[導讀]懂行的童鞋，應該看懂了。這是3GPP整個移動通信網絡架構和協議規范的圖。更簡單來說，是核心網從2G到5G的完整架構圖。它展示了幾乎所有的網元，以及網元之間的接口和協議。我仔細檢索了一下，該圖的作者是一位日本網友（推特：@nickel0），于2021年11月完成該圖的繪制。

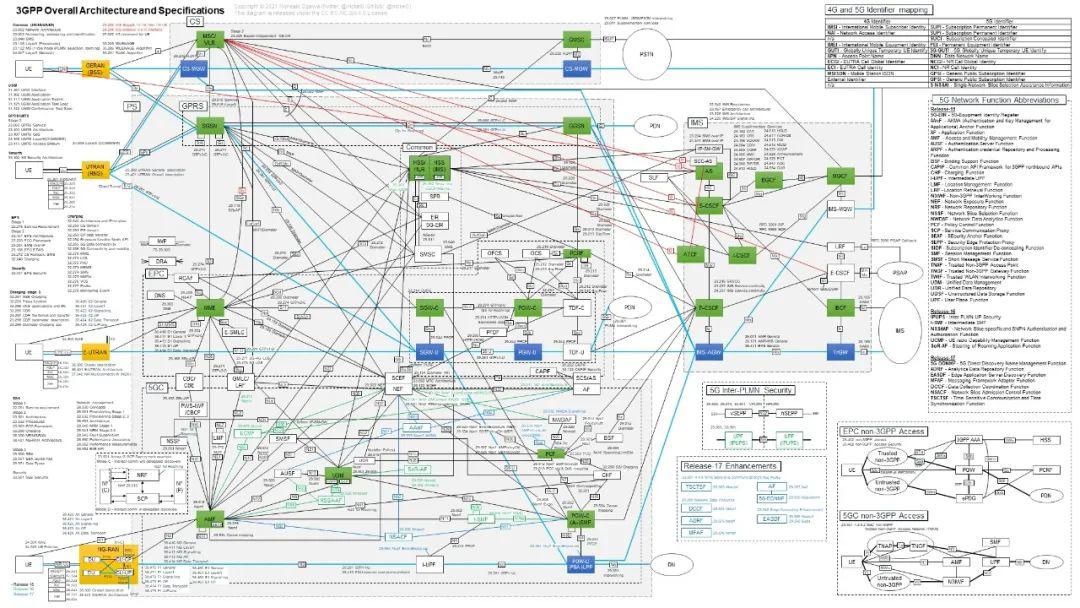

今天，我在微信群里看到一張圖，非常震撼：
懂行的童鞋，應該看懂了。這是3GPP整個移動通信網絡架構和協議規范的圖。更簡單來說，是核心網從2G到5G的完整架構圖。它展示了幾乎所有的網元，以及網元之間的接口和協議。
我仔細檢索了一下，該圖的作者是一位日本網友（推特：@nickel0），于2021年11月完成該圖的繪制。
我在github上找到了他放的源文件，有3種格式，分別是jpg（像素：6549×3684）、pdf、ppt。
是的沒錯，他是用ppt畫的圖，非常牛叉。（我也是一直用ppt畫圖，但和他這個圖比起來，難以望其項背。）
█ 一個關于5G核心網的問題
另外，昨天有一個讀者問了我一個問題：為什么中國移動要把toC和toB的5G核心網分開建設？
這個問題，我曾經也疑惑過。
經過和業內專家請教探討，我得到了較為權威的解答，趁此機會，分享給大家：
面向消費者（手機）用戶的toC 5G核心網，建設的時間較早。
中移在全國規劃了多個云資源池。并分期招標，進行建設和擴容。每個資源池負責若干個省份，實際上就是5G核心網網元的物理載體。

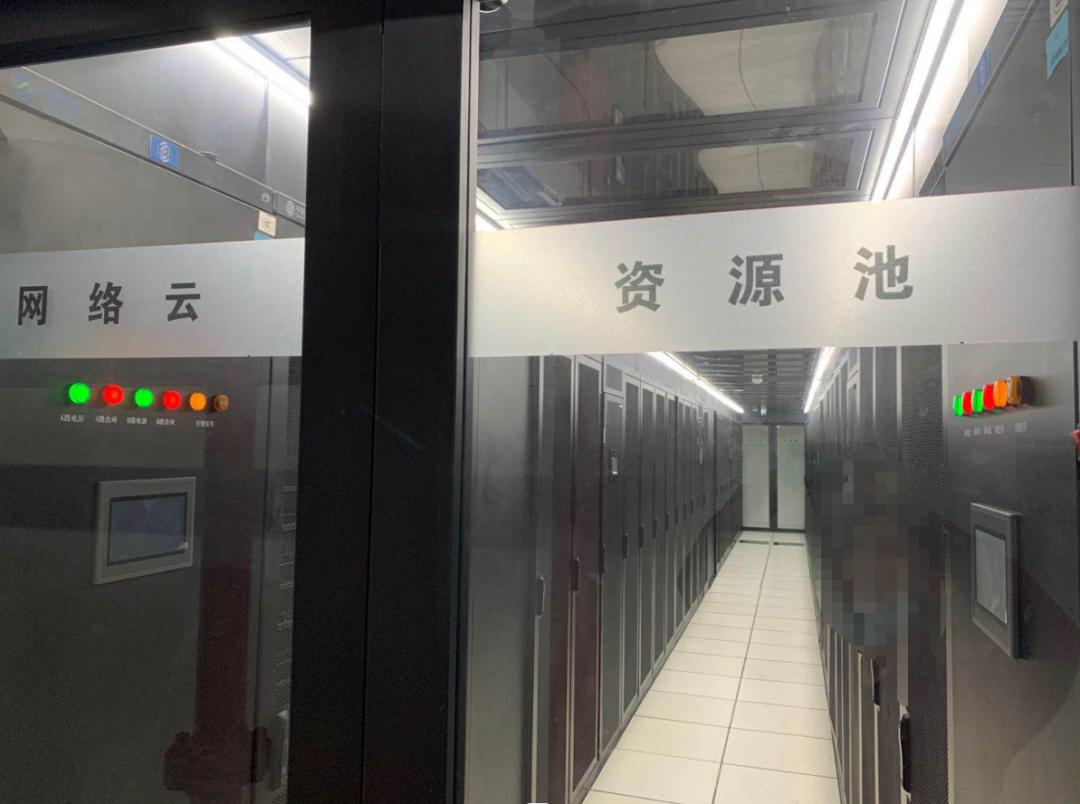

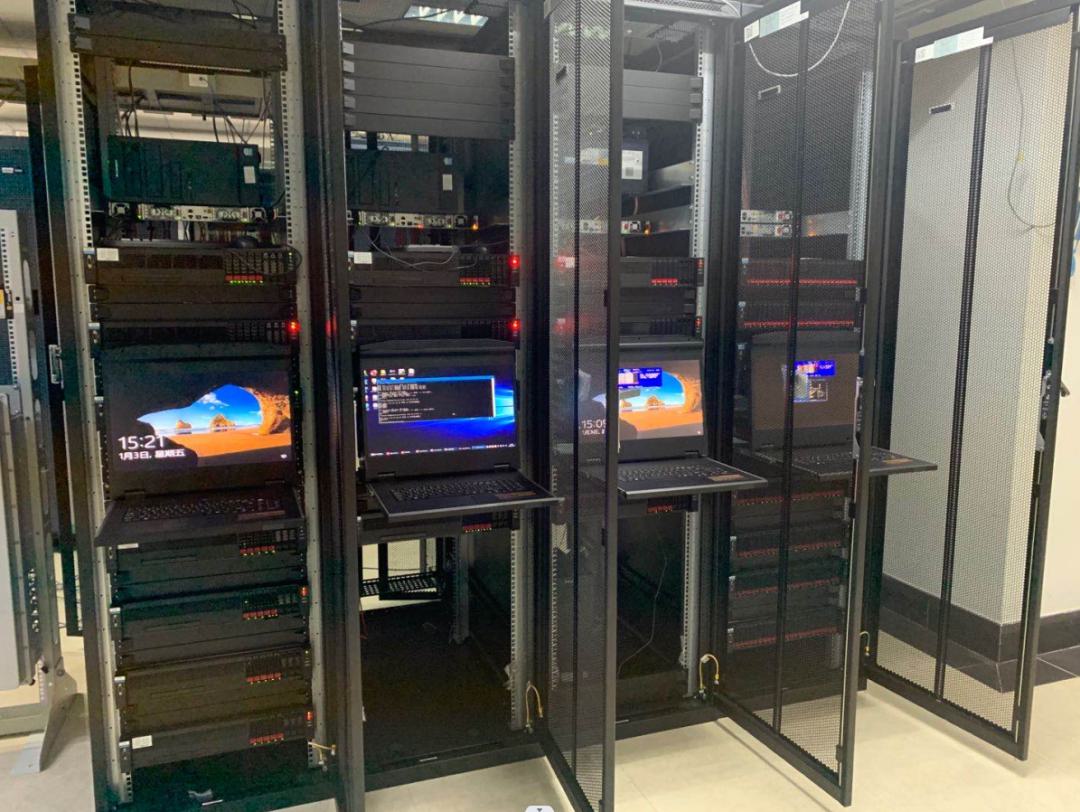

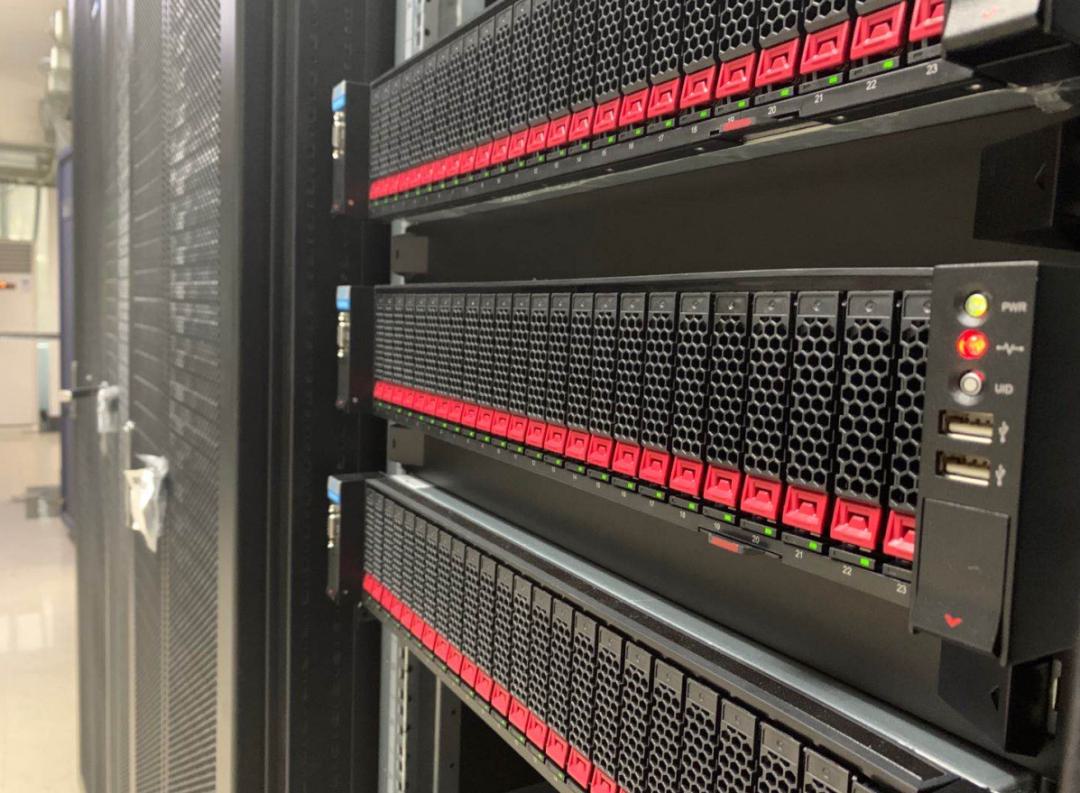

網絡云資源池（主要供應商是華為、中興、浪潮、新華三、榮聯等）在發展5G業務的過程中，現網手機用戶業務是分布上云的。
到了發展toB 5G階段，運營商已經積累了一定的經驗，而且做好了更充分的準備。在建設的時候，更為宏觀，也更為整體，是全國一起上。
部分網元，是按照大區建設，例如UDM、PCF。也有部分網元，是按省建設，例如AMF、SMF、CHF。
實際上，toB 5G核心網，和toC 5G核心網，都在一個資源池上。也就是說，物理上，是在一起的。
toB和toC的5G核心網虛擬化網元，為什么不共用呢？
一方面，是因?yàn)閠oB和toC的話務模型不同（上網追劇和VR質檢，顯然不太一樣），業務特點也不同。所以，網元不共用，有利于更好地配置和部署。
另一方面，運營商負責toB和toC業務的，也是不同的團隊。區別網元，在管理上也會更職責明確一些。
在運營商看來，toC的5G，規模是可以預見的。畢竟，人口就這么多，再怎么發展，也就是這個量級。
但是，toB的5G，規模會遠遠大于toC，這個量級是無法預估的。所以，運營商在建設toB時，也預留了很大的發展空間。這個空間，遠大于toC。
不過，目前，因?yàn)榉N種原因，toB的5G發展不是非常順利，規模并沒有想象中起來那么快。這就導致，運營商的資源建設，可能有億點點超前。
這也是運營商正在努力反思的一個問題。后續，也可能進行相應的步伐調整。
好了，大概就是這樣。運營商現網5G的架構，他們不太愿意透露，所以能查到的資料很少。如果后面有官方信息解密，我會第一時間分享給大家。
