引言

行波測距法是目前對電纜故障測距的主要方法。文獻利用小波包的消噪方法對得到的信號進行處理分析,但在使用小波包方法時需要人為設定選取分解層數,可能會產生較大誤差。文獻利用HHT對故障行波信號進行處理分析,通過瞬時能量譜來得到兩次故障暫態行波折反射的時間差,對比于小波方法,有無須選擇基函數的優點,但在經驗?zāi)B(tài)分解過程中容易出現模態混疊現象,會對最終測量結果造成誤差。

針對上述問題,提出使用改進HHT對故障行波信號進行處理分析,HHT不用人為地選擇基函數,并能對信號進行自適應分析,可以使信號在時頻域內保持良好的特征:然后對經驗?zāi)B(tài)分解中很容易產生的模態混疊現象加以改進,提出在進行經驗?zāi)B(tài)分解的過程中加入輔助信號的方法來解決模態混疊現象,從而進一步提高電纜故障測距的精確性。

1改進的HHT

HHT的內容由兩個部分組成,第一部分是經驗?zāi)B(tài)分解,第二部分是Hi1bert譜分析。

1.1經驗?zāi)B(tài)分解(EMD)

頻譜分析,是將信號分解成不同頻率的成分。頻率的實質是信號振蕩劇烈的程度,而該程度通過信號的極值點信息來反映。EMD可以根據信號的極值點信息,將信號分解成多個本征模態函數。

1.1.1本征模態函數(IMF)

IMF的特點是均值為0的純振蕩函數,如果一個函數/(x)在定義域內滿足:(1)極值點與零點的數目相差不超過13(2)上下包絡函數的均值為0,則稱函數/(x)為本征模態函數。而EMD方法就是將函數分解為若干本征模態函數及單調的殘差,即:

1.1.2尋找本征模態函數IMF的方法

(1)針對給定的函數u(t),找出極大值點和極小值點。

(2)用曲線分別連接所有極大值點和極小值點,來得到極大值包絡線emax(l)和極小值包絡線emin(t)。

(3)對兩條包絡線進行平均,得到平均線,即:

(4)減去平均值,得到新的函數h1(t)=u(t)-m(t)。

(5)用新函數h1(t)代替原先的u(t),然后重復以上

步驟,得到hk(t)(k=2,3,…),當hk(l)滿足本征模態函數的條件時停止,定義Imf1(t)=hk(t)。

1.1.3EMD方法基本步驟

(1)針對給定的函數u1(t),找到第一個本征模態函數Imf1(t)。

(2)令uk=uk-1(t)-Imfk-1(t),繼續尋找第k個本征模態函數(k=2,3,…),直到uk(l)為單調函數為止。

在實際使用中,hk(t)=0通常難以滿足,可用如下條件代替:

滿足式(3)即可認為hk(t)滿足IMF條件,sD可設定在0.2~0.3。

1.2希爾伯特變換

信號經過經驗?zāi)B(tài)分解后可以得到多個IMF,對這些IMF進行希爾伯特變換,就可以得到其瞬時頻率。

式中:P、v表示柯西主值積分。

經過希爾伯特變換之后,所有的本征模態分量即為:

故原始信號可表示為:

希爾伯特譜即為:

即可得到頻率與時間之間的關系。

1.3模態混疊消除

針對EMD在對信號進行分解的過程中容易產生模態混疊的現象,提出在進行EMD分解的時候加入輔助信號的方法,來克服此種問題。具體實施步驟如下:

(1)本征模態函數中是否存在模態混疊的判別式為:

式中:fEQ \* jc3 \* hps11 \o\al(\s\up 3(x為本征模態函數邊際譜最大值所對應的瞬時頻率;fm為第m個本征模態函數的瞬時頻率均值。

(2)設置輔助信號ni(t),ni(t)為:

式中:A為IMF信號幅值均值的絕對值;長為原信號幅值均值與A值之比;f為IMF瞬時頻率的均值。

(3)因?yàn)樵盘?hào)中的非連續的成分與設置的輔助信號的特征相似,將輔助信號添加到原信號中可以將原信號中的不連續的部分轉變?yōu)檫B續的,所以此時信號為:

(4)得到的新的本征模態函數若滿足式(9),即模態混疊現象消除。若不滿足式(9),則式(10)中的i加1,重新添加進原信號進行分解,重復步驟直到消除模態混疊現象。

2電力電纜故障的行波測距

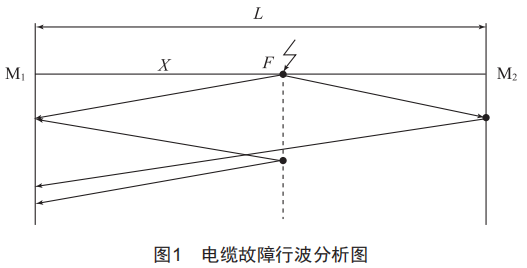

電力電纜發生故障會導致故障點處的阻抗不同,所產生的故障暫態行波在經過此點時會出現折反射現象,而故障暫態行波在線路中的傳播速度是固定的,如果可以得到兩次故障暫態行波折反射的時間差,就可以計算得到故障點所在的位置。電纜故障行波分析圖如圖1所示。

根據檢測故障暫態行波的不同方式,可以將行波測距方法分為單端和雙端檢測方法[5]。雙端檢測方法會存在雙端檢測時間不同步、經濟成本高等缺點,所以本文使用單端測距方法。然后采用改進HHT方法對采集到的故障暫態行波信號進行處理,從而得到故障暫態行波波頭兩次分別到達檢測端的時間的差值。行波波速公式為:

式中:C、L分別表示線路的電容值和電感值。

單端行波測距公式如下,計算得出發生故障的點與檢測端的距離。

式中:x為檢測端到故障發生點的距離;"為行波速度;Al為故障暫態行波波頭兩次分別到達檢測端的時間的差值。

3電纜故障測距的Matlab仿真分析

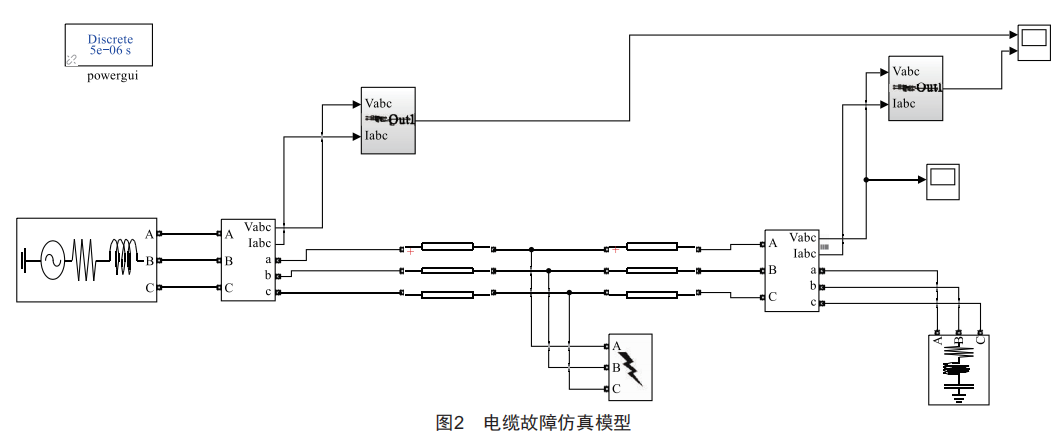

運用Matlab仿真軟件搭建電纜故障仿真模型,并對其進行分析,搭建的電纜故障仿真模型如圖2所示。

模型中的參數設置如下:系統中的電源電壓為110kV,頻率為50Hz,電纜總長度L為20km。

電纜分布參數為:R1=0.01273Ω/km,L1=0.9337×10-3H/km,C1=1.274×10-8F/km;R0=0.38640/km,L0=4.1264×10-3H/km,C0=7.751×10-9F/km。仿真時間設置為0.1s。

電纜故障為A相接地故障,故障開始的時間在0.010~0.011s,采樣頻率為1MHz。則由公式(12)可計算出行波波速為:

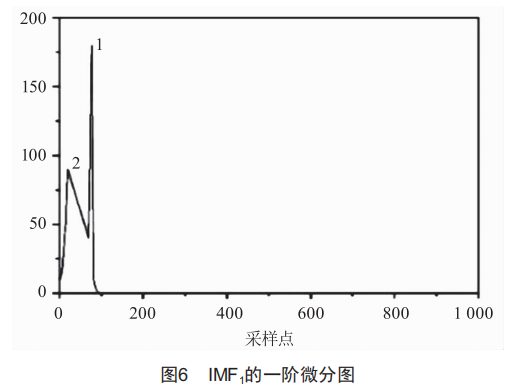

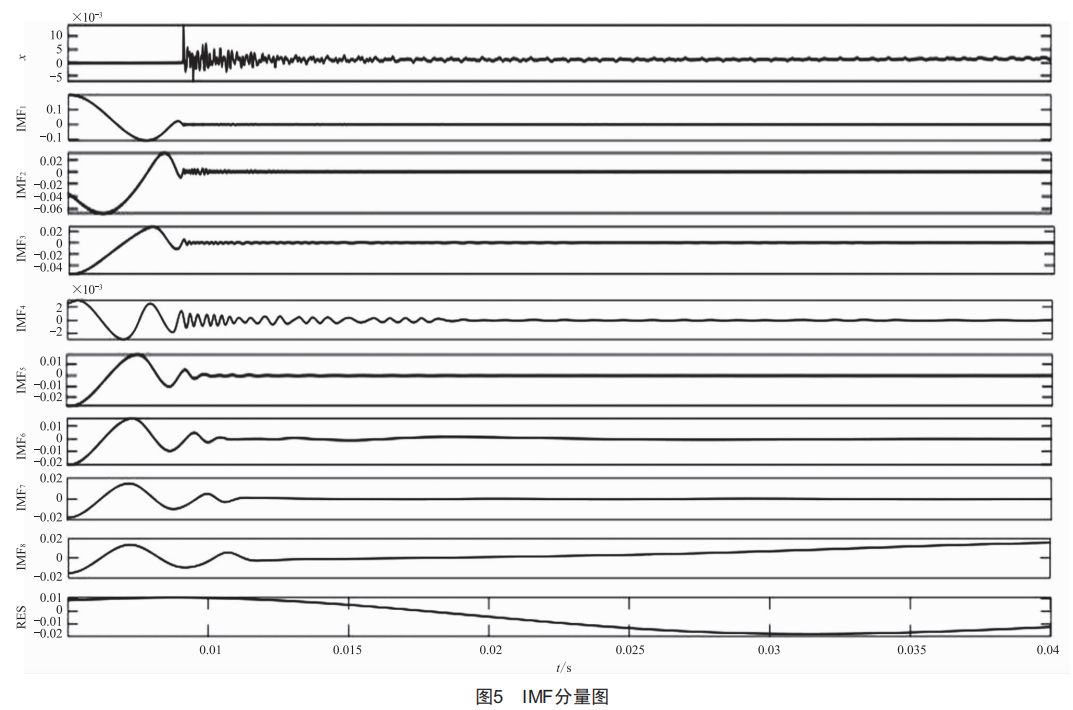

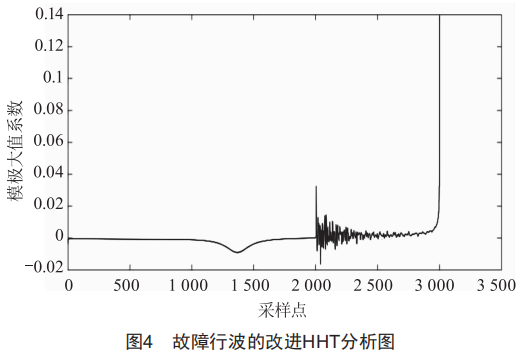

故障點設置在5km處,A相接地故障電壓波形如圖3所示。對故障行波使用改進HHT進行分析處理的波形如圖4所示。用改進EMD對信號進行分解得到的8個IMF如圖5所示。對IMF1進行一階微分處理,可得圖6。

由改進HHT對信號的分析處理可以得到故障暫態行波波頭兩次分別到達檢測端的時間差。由圖6可知,故障暫態行波波頭兩次到達檢測端的時間差值為57.2個采樣點,即故障初始行波和故障反射行波到達檢測端的時間間隔為57.2μs。應用公式(13)計算得出發生故障的點與檢測端的距離:

計算相對誤差:

經過仿真分析與計算可知,改進HHT電纜故障測距方法的誤差不到1.5%,相對誤差較小,對比于傳統電纜故障測距方法,提高了故障測距的精確度。

4結語

通過分析EMD中存在的模態混疊現象,本文對HHT方法進行了改進,提出在進行EMD分解的過程中加入輔助信號的方法來消除模態混疊現象,并將改進HHT應用到電纜故障測距中。本文先用Matlab搭建電纜故障仿真模型,然后利用改進HHT對故障信號進行提取分解,通過奇異點的檢測計算得到電纜故障點發生的位置。結果表明,改進HHT提高了電纜故障定位的精確度。
