DCDC基礎（9）-- 同步BUCK芯片的電性能參數解讀三
[導讀]這個BST低壓鎖定功能和MP4572強相關，其他BUCK芯片中沒有見過。主要是為了低壓差模式下，MP4572需要保持接近100%的占空比運行，而這個的條件就是BST-SW直接的電壓大于1.4V，如果低于1.34V(1.4-0.06=1.34V)，上管就會關閉，打開下管對BST電容進行充電直到大于1.4V，再繼續打開上管。
5. EN 使能控制

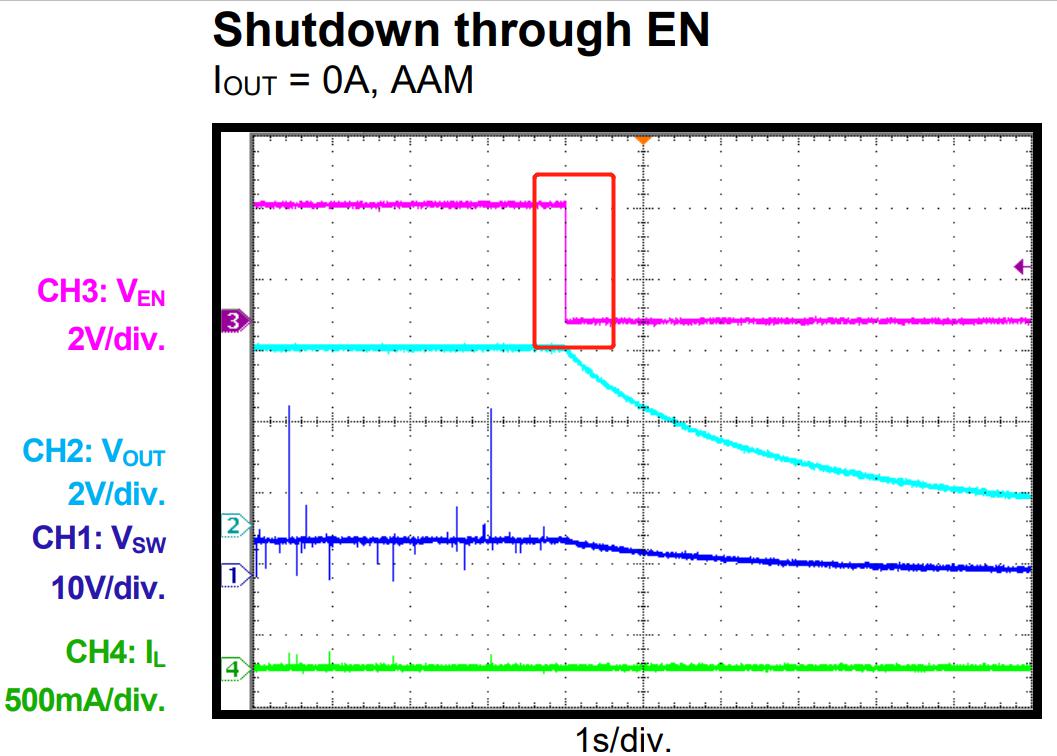

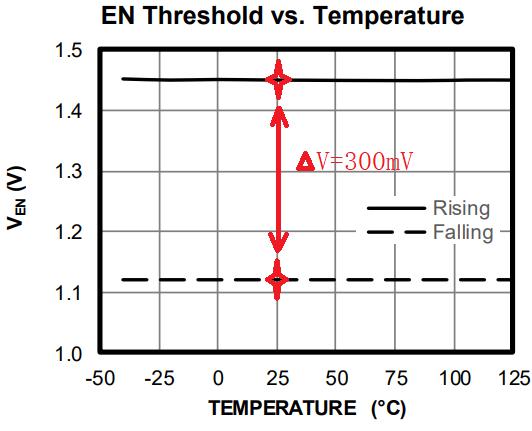

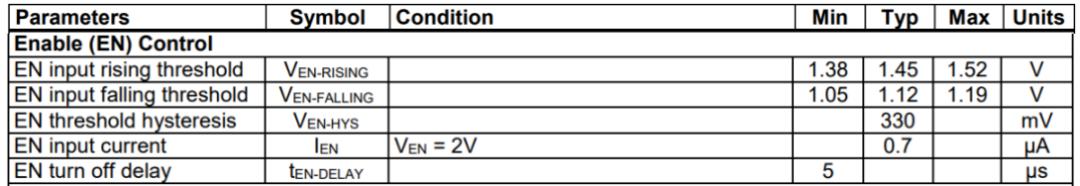

a. 輸入上升/下降閾值
VEN-Rising=1.45V
VEN-Falling=1.12V
VEN-HYS=1.45-1.12=0.33V=330mV
b. EN輸入電流IEN=0.7uA@VEN=2V
c. EN關閉延時tEN-DELAY>5us

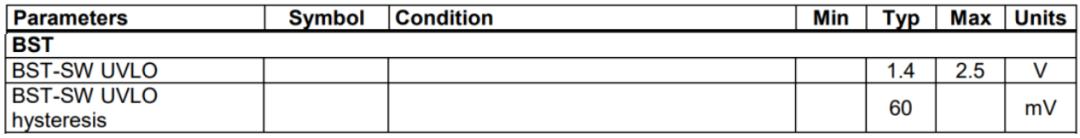

6. 自舉電壓低壓鎖定
這個BST低壓鎖定功能和MP4572強相關，其他BUCK芯片中沒有見過。主要是為了低壓差模式下，MP4572需要保持接近100%的占空比運行，而這個的條件就是BST-SW直接的電壓大于1.4V，如果低于1.34V(1.4-0.06=1.34V)，上管就會關閉，打開下管對BST電容進行充電直到大于1.4V，再繼續打開上管。

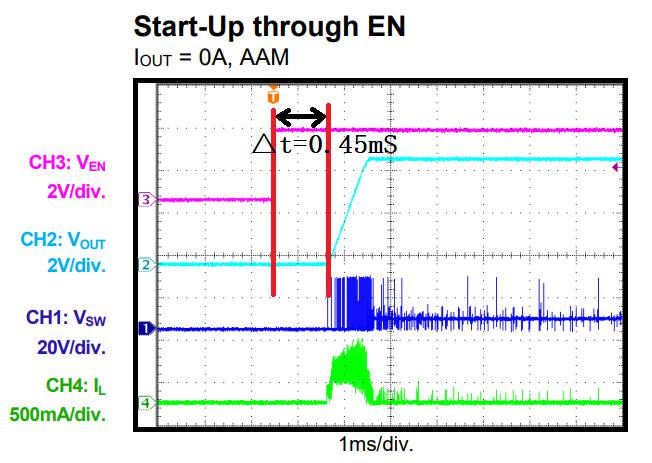

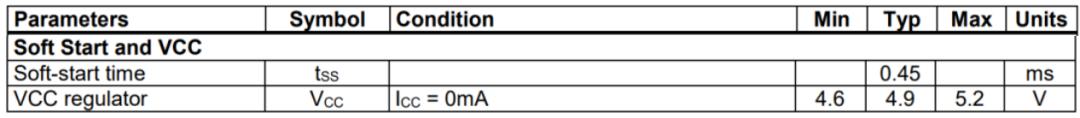

a. 軟啟動時間典型值0.45ms，即EN高電平到VOUT輸出的時間，不過下圖肯定偏大了，接近1ms，具體的還是以實測為準，主要是軟件需要穩定的電壓VOUT，啟動后需延時>1ms。

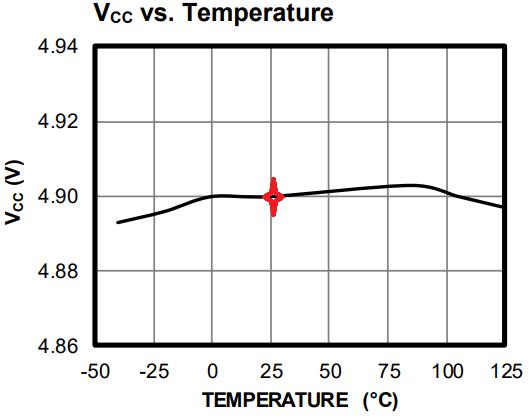

b.內部調節器VCC=4.9V

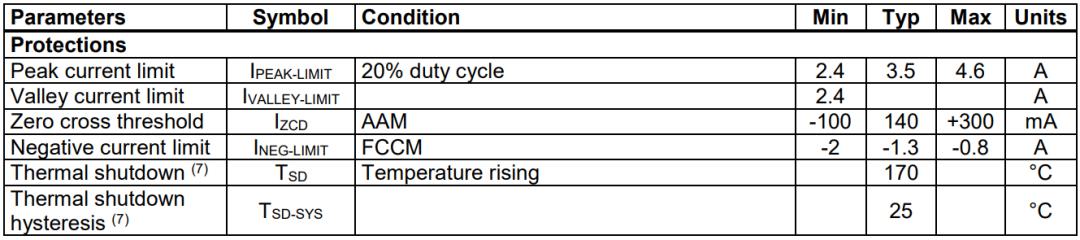

8. 芯片保護措施

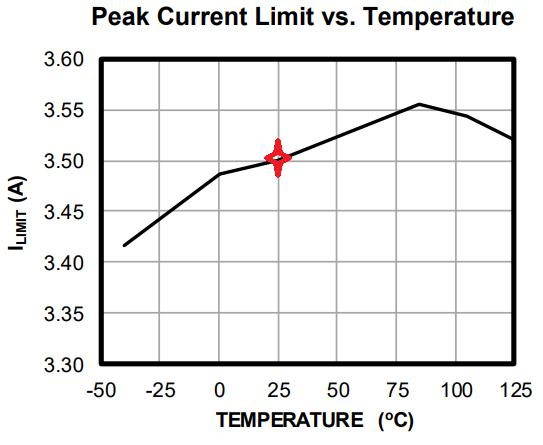

a. 峰值電流限制

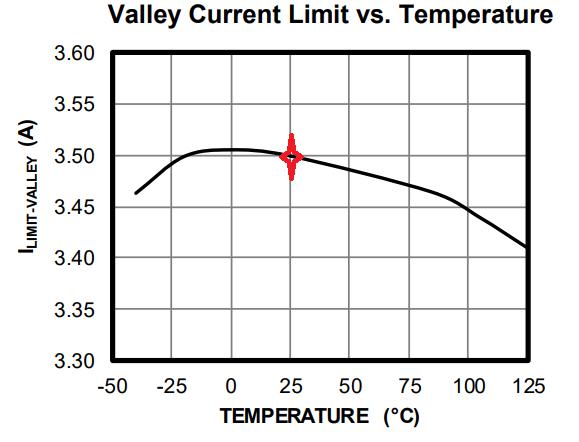

b. 波谷電流限制

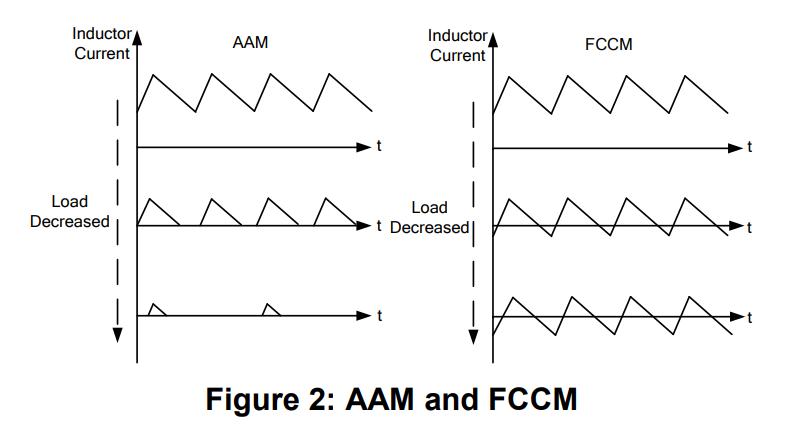

c. 過零電流檢測

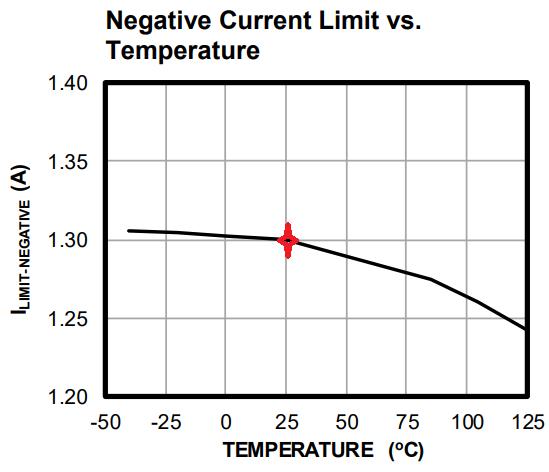

d. 負電流限制
e. 過溫保護--溫度過高會關閉輸出
