一般的射頻單芯片收發方案PCB Layout時雙層板和4層板布局居多，今天來看看有哪些具體的區別。

1. 成本--同樣尺寸，2層板便宜

2. PCB厚度

2 層 PCB 的制造成本將低于 4 層 PCB，但是PCB 厚度不應超過 0.8mm - 1.00mm，而傳輸線沒有足夠的參考距離，寬度會變得相當大。像好多羅杰斯的射頻PCB板都非常薄，一般分腔體設計，不適合大尺寸。4 層PCB通常厚度為1.6mm，如果不在表面走RF Signal，可在中間層走射頻線，特性阻抗為50Ω。

3. EMI

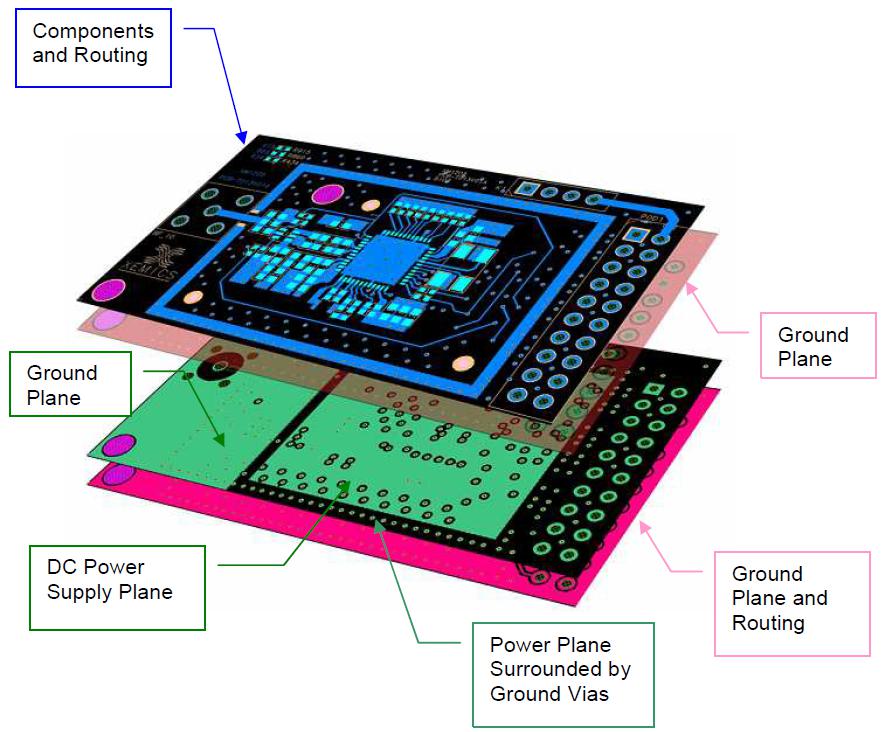

4層板如上圖所示，由頂向下分別是Signal、GND、POWER、GND 4層板，在 2 個GND之間放置1個電源層可以在電源和地之間實現均勻分布的射頻去耦電容以及高頻下的低阻抗。Power Plane周邊被過孔包圍，從而防止電路板邊緣的任何輻射發射出去。從上圖可以看出，在 TX 匹配網絡的最后階段抑制了電源平面，以防止在此階段由輻射和反射能量引起的任何寄生耦合（這部分尤其要注意，發射時信號最強，周邊信號容易耦合發射信號從而產生寄生調制）。

相對來說，2層板沒有足夠的空間單獨走電源層和完整的GND，輻射發射信號不能被有效被抑制，EMI相對較差。

如上圖所示，組件上的電源走線非常厚，以便盡可能呈現低至阻抗。電路板這一側的大面積接地提供了低去耦的阻抗路徑。只要有可能，下方盡量有一塊完整的GND平面。

4. FCC認證

在美國銷售或制造的每臺電子設備都必須得到聯邦通信委員會（FCC）的正式批準。4層板有相對較好的EMI，更容易通過Part 15 有意/無意輻射電子產品或裝置的測試。

部分內容是我從今天分享的資料上看到的，有一些是以前沒注意到的，但是細節決定硬件設計的成敗，多查看案例對設計幫助很大。
