ESD應該是EMC中最常見也是遇到問題最多的測試項，許多硬件工程師遇到試驗Fail時，無從下手，今天就來談?wù)凟SD分析與整改的理論基礎，不涉及實際案例應用。

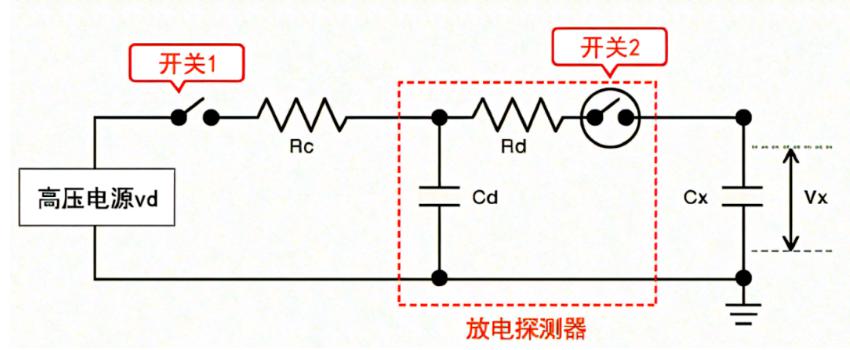

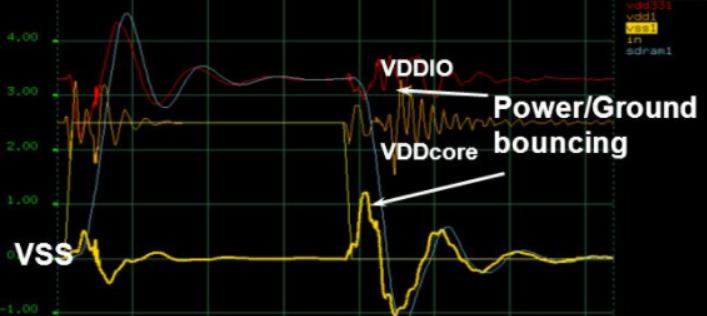

根據靜電放電電流波形可知，其電流具有較寬的頻率范圍。如此高頻率電流通過參考地平面時，理想情況下參考地平面阻抗處處相等，地電平抬升或者降落對系統信號以及電源無明顯影響。但是由于參考地電位受靜電電流沖擊產生的現象，即所謂的〝?shù)貜棬暚F(xiàn)象。

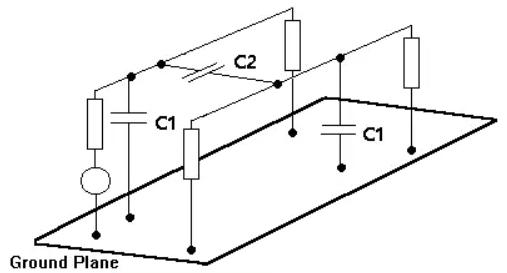

容性耦合

容性耦合是指電磁騷擾源通過電路或系統之間的電場并以耦合電容作用于敏感對象的電磁耦合方式。

靜電放電產生容性耦合的機理是：靜電電流流過阻抗變化的參考地平面時，會在參考地平面上產生變化電壓。平行于靜電電流泄放路徑參考地平面的導線，會因?yàn)槿菪择詈袭a(chǎn)生騷擾電壓，當騷擾電壓幅值超過芯片容錯電壓時則會引起芯片誤動作，嚴重情況下會導致芯片內部半導體器件過壓擊穿而徹底損壞。

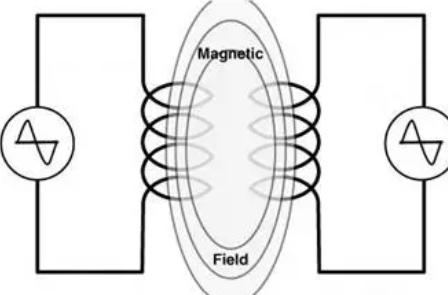

感性耦合

感性耦合是指電磁騷擾源通過電路或系統之間的磁場并以耦合電感形式作用于敏感對象的電磁耦合方式。

靜電放電產生感性耦合的機理是：靜電放電變化電流流過參考地平面時，當遇到阻抗較低的信號布線（互感耦合到信號線上面，此時電壓突變），會沿著阻抗較低的信號布線流進芯片，在芯片內部產生騷擾電壓或者以電流形式?jīng)_擊芯片，嚴重時會造成芯片內部半導體器件因過流燒毀。

靜電電流會選擇阻抗最低的路徑返回到源端。ESD整改簡單來說就是找出靜電電流泄放路徑中的敏感信號，并對其進行ESD防護，提高其抗靜電能力。如果產品已經DV/PV，無法改變PCBA，則想辦法設計一條阻抗最低路徑，使電流返回源端。

靜電放電測試失效過程中，肯定會伴隨著各種各樣的現象，根據靜電放電的Fail現象結合具體的電路，快速定位Fail器件。

排除法屬于破壞性試驗，針對靜電放電過程中出現的異?，F(xiàn)象，使用靜電槍直接對DUT敏感IC進行接觸放電，找出與靜電放電過程中出現的異?，F(xiàn)象，增加ESD保護。
