前幾天我分享了一篇關于PWM信號采集的文章，重點是面向頻繁的需求變更，工程師應該如何應對。

基礎電路學習（4）-- 單片機如何檢測PWM輸入信號？工程師應該如何面對需求的變更？

今天同事找到我，告訴我加上這個二極管有點意思，然后問了我還知道關于信號采集加二極管的其他案例嗎？我表示疑惑，這個問題挺突然的，但是隱約能猜到里面有文章，估計對他來說也是一段難忘的經歷，哈哈。接著他給我講了一下事情的前因后果，不由得感嘆硬件設計果然到處是坑??！

為了避免發生同樣的問題，將這個經驗分享給大家，希望如果遇到同樣問題的時候能吸取經驗，設計出完美的產品。

電路功能：ECU1和ECU2同時采集開關1輸入信號狀態，ECU2采集小燈開關狀態從而通過驅動電路點亮小燈。同時ECU2不是常電，為了產品的低功耗，需要休眠，定期喚醒。

故障描述：ECU2下電后，由ECU2控制的小燈偶發性點亮。

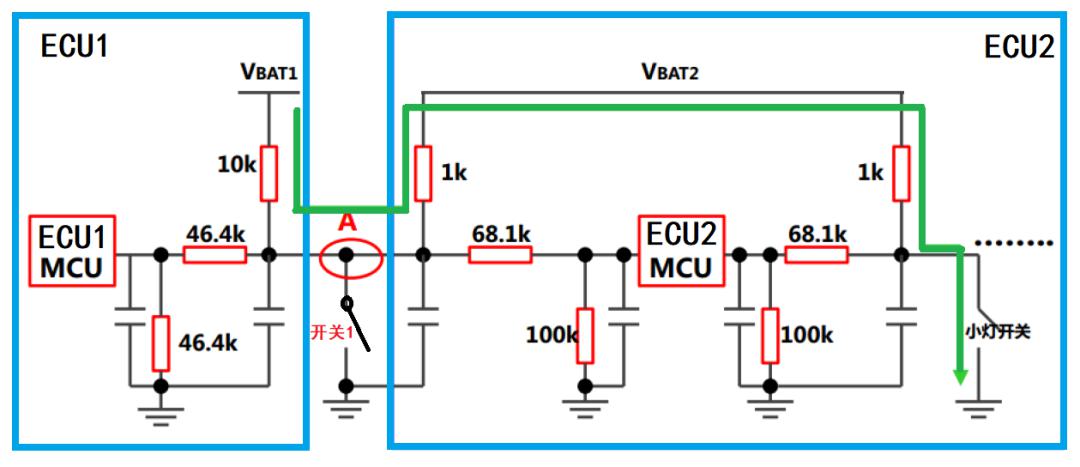

故障分析：如下圖所示，當ECU2的VBAT2處于PWM低電平，并且開關1斷開、小燈開關的等ECU2控制的用電設備開關閉合時，由于ECU1和ECU2中MCU的端口呈現高阻抗，ECU1和ECU2開關1采集電路和ECU2的小燈開關采集回路通過VBAT2延著綠色箭頭導通（點亮小燈），A點的采集點電壓因?yàn)榇?lián)的2個1kΩ的電阻而使分壓比降低，此時ECU1采集到的電壓變成低電平而引起誤判/誤觸發。

解決方案：對于多個MCU采集單開關輸入信號，如果有2個或者以上的ECU采集同一個開關或者負載的情況，應該對上拉電路加反向保護二極管。

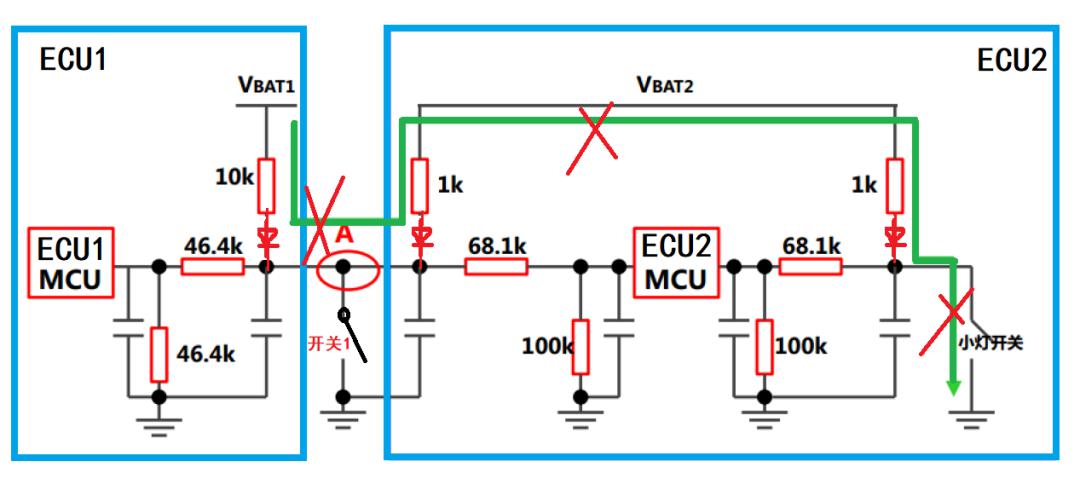

更改后的電路如下圖所示，綠線通道就斷開了，現象消失。

好了，今天的分享就到這里，謝謝！
