隨著工業物聯網的飛速的發展，5G時代的到來，工業控制系統在生產領域應用越來越廣泛，工業物聯網為未來工業控制系統靈活性和可擴展性的需求提供了支持。工業物聯網使我們的生產數據可以進行規模化集中存儲，并利用高速采集、云計算等技術對這些大數據進行分析、挖掘，進而優化生產效率。

工業網關是跨系統互聯的橋梁，對接口的類型和數量要求多樣化，對設備的可靠性、處理性能、信息安全等要求高，而一般的 MCU 芯片解決方案已經難以應對工業網關的諸多需求，比如外設接口、安全加密解密、訪問控制等整體的解決成本較高。米爾電子提出了基于Zynq-7010/7020芯片設計的嵌入式工業網關方案，支持多種類型網關的需求，可在該設計方案基礎上進一步開發各種不同的工業網關。

圖片來源網絡

網關設計最重要條件之一就是擁有多路高速的網絡接口，米爾電子基于Xilinx Zynq-7010/20的芯片資源設計出了多網口的MYC-Y7Z010/20-V2核心板。利用豐富的FPGA資源，米爾在PL端設計出雙千兆網絡接口，加上原有ARM端的千兆網絡接口，三路千兆網絡接口，滿足大多數工業網關高速網絡接口的需求。并且在底板上配置了工業常用的RS232，RS485，CAN等工業通信接口，能滿足大多數工業網關復雜的協議數據通信需求，連接各種工業設備。

米爾基于Zynq-7010/20開發板結構圖

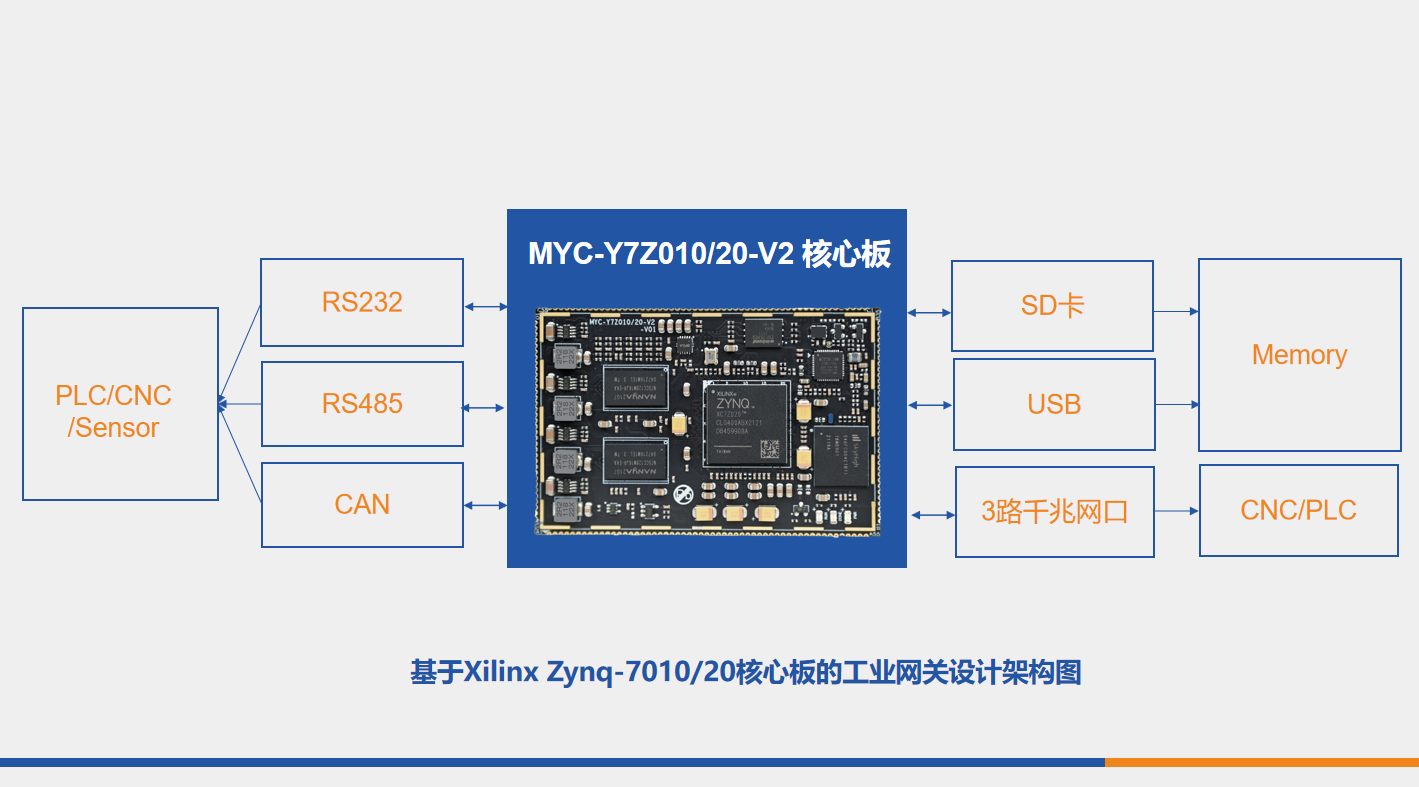

米爾基于Xilinx Zynq-7010/20核心板的工業網關設計架構圖

專屬的IO擴展板卡，滿足更多設計需求

MYD-Y7Z010/20 IO Cape是米爾為了MYD-Y7Z010-V2專屬推出的IO擴展板卡，在這個板卡上擴展了HDMI，Camera，LCD，多媒體接口。為工業HMI，人機交互設計提供了開發條件。

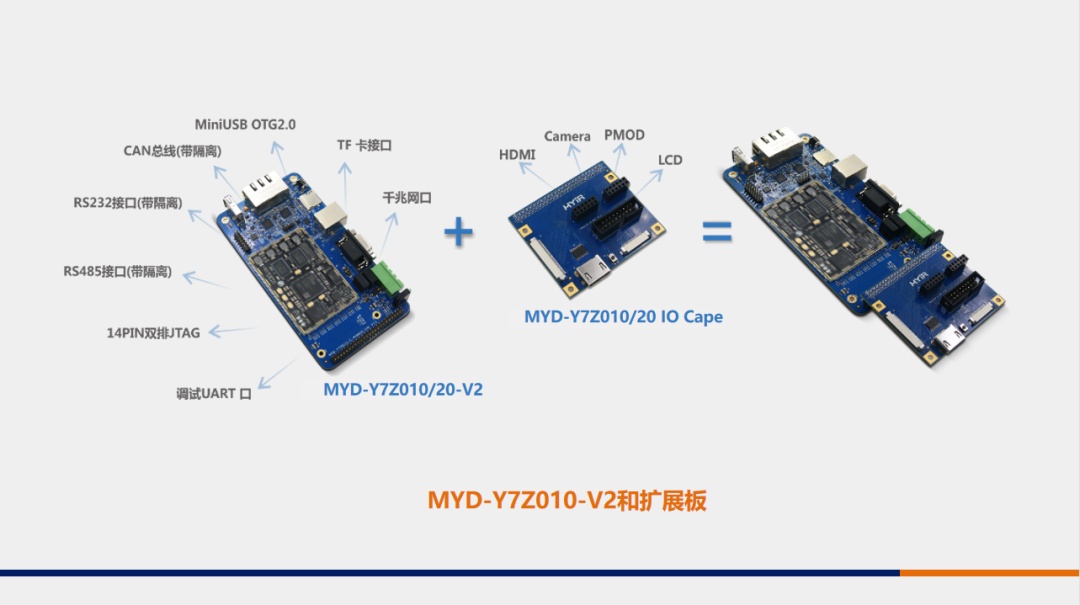

米爾MYD-Y7Z010/20-V2和專屬IO擴展板卡

強大的通信接口+出色HMI顯示

主板搭載3路千兆網口，RS232,RS485,CAN工業型帶隔離接口，再配套上專屬IO cape豐富的HDMI，LCD，Camera多媒體接口，不但滿足網關設計的高速通信要求，還能提供出色的HMI顯示功能。

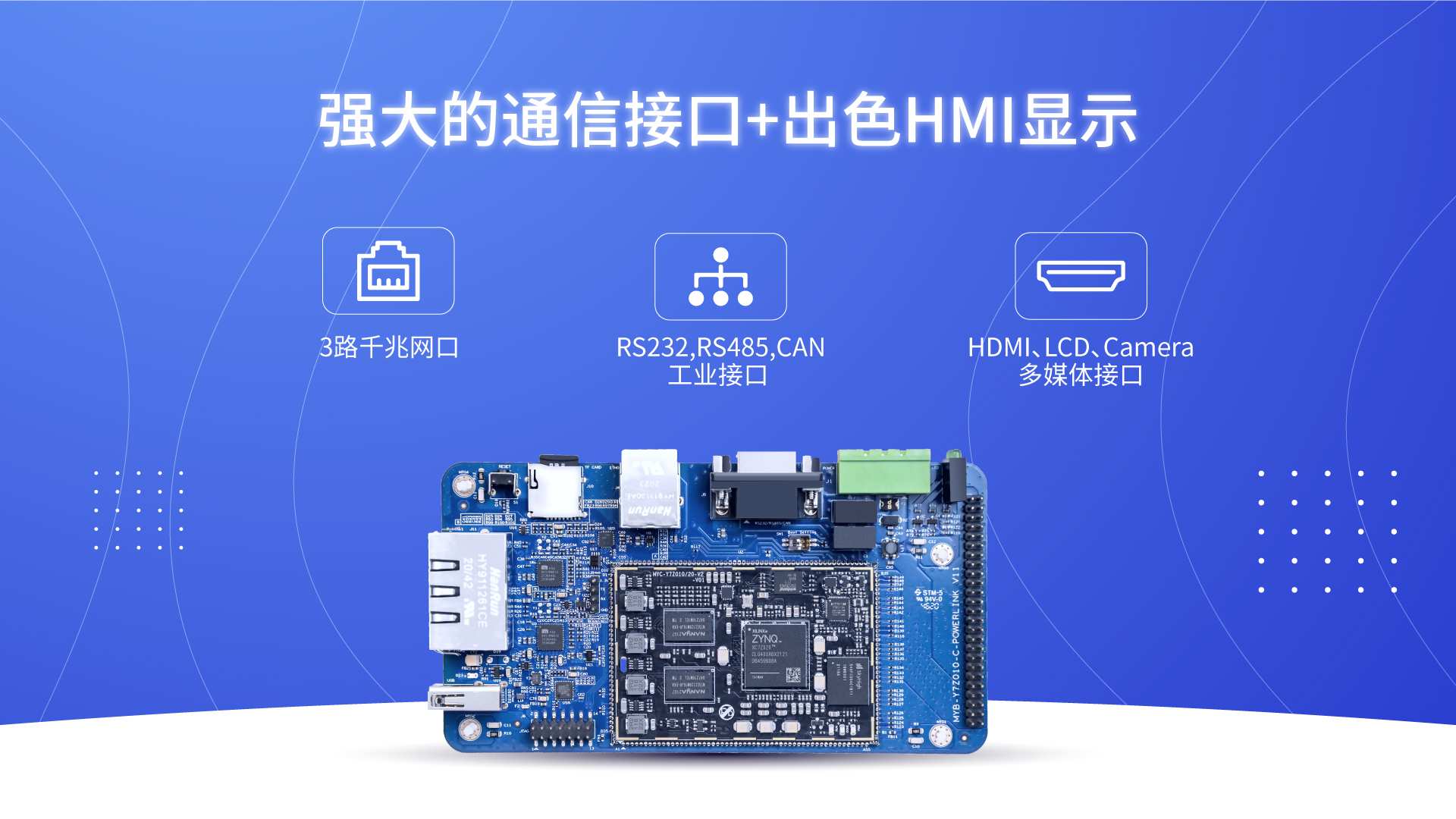

米爾MYC-Y7Z010/20-V2核心板及開發板

豐富的PYNQ庫

Xilinx Zynq芯片可以基于PYNQ軟件框架，調用豐富的Python庫對板卡應用層進行開發使用，讓上層應用開發者通過Python編程就可以調用FPGA模塊，其適用于大面積的設計者和開發者，能幫助用戶實現多種高性能的嵌入式應用，包括：并行硬件執行，高幀率視頻處理，硬件加速算法，實時信號處理，高帶寬IO，低延時控制。

米爾MYD-Y7Z010/20-V2開發板專為多網口工業應用打造，同時擁有出色的HMI接口功能設計，廣泛應用于社會的各個領域，它的具體應用場景包括環境監測、能源管理系統、智能安防、智慧工廠等其他工業4.0領域，而工業物聯網作為當今炙手可熱的領域，伴隨著5G和IOT等技術快速發展，相信米爾MYD-Y7010/20-V2開發平臺能夠輕松助力各類設備升級轉型，為工業網關和HMI設計量身打造，高速率、低延遲、多連接，更加穩定和安全地實現萬物互聯。
