微處理器

微處理器(CPU)是計算機的核心部件，其中除了運算器和控制器外， 還包括用于暫存數據的寄存器和傳輸信息用的內部總線。圖 1-8 為一個簡化的 CPU 模型，CPU 需要通過三 總線(數據總線、地址總線和控制總線) 與存儲器和 I/O 接口進行通信和聯絡。本節將介紹微處理器各組成部件的功能以及微處理器的主要性能指標。

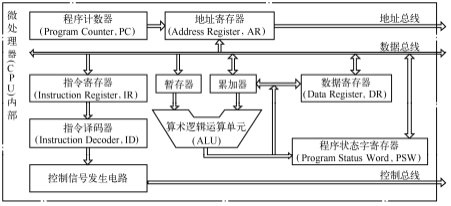

圖 1-8 簡化的 CPU 模型

微處理器各部件的功能

(1)運算器

運算器由算術邏輯運算單元(Arithmetic and Logical Unit ，ALU)、累加器和暫存器等部 件構成。 ALU 是運算器的核心部件，可以完成兩個數的加法、減法、比較以及與、或、非 等運算，參與運算的兩個數分別由累加器和暫存器提供。 ALU 的運算結果被送回累加器，并且運算結果的狀態將被記錄在程序狀態字(Program Status Word ，PSW) 寄存器中。這里所謂的運算結果狀態是指運算是否產生了進位、借位， 運算結果是否為零，是否為負數等，每種狀態均以 1 位二進制數來表示。

(2)寄存器

寄存器是 CPU 內部用于存儲信息的物理器件。所謂的信息可以是數據、地址或指令。 比如：累加器是用于存放數據的寄存器; PSW 是用于存放 ALU 運算結果狀態的寄存器;而指令寄存器(IR) 存放從存儲器中讀取的指令代碼。

(3)控制器

控制器是控制和協調計算機各部件協同工作的機構，主要包括程序計數器(PC)、指令 寄存器(IR)、指令譯碼器(ID)和控制信號發生電路。

微處理器的主要性能指標

微處理器的主要性能指標有字長和指令執行時間，分別用于衡量微處理器的運算能力和運算速度。

(1)字長

字長是微處理器一次可以處理的二進制數的位數。字長越長，CPU 的計算能力越強、計 算速度越快。比如，Intel 公司 1971 年推出的第一代微處理器 Intel 4004 (見圖 1-3a)的字長 是 4 位， 每次只能進行 4 位二進制數計算， 4 位二進制無符號數的數值范圍是 0~15;而該 公司生產的微處理器 Intel 80386 (如圖 1-3c 所示)的字長是 32 位， 每次可以完成 32 位二進 制數的計算，32 位二進制無符號數的數值范圍是0~4294967295。

(2)指令執行時間

指令執行時間越短，速度越快。指令執行的時間與微型計算機的時鐘頻率有關，每條指令執行所消耗的時鐘周期個數是固定的，因此時鐘頻率越高，指令執行速度越快。

存儲器

在微型計算機中，存儲器主要用于存放數據和指令。存儲器有兩類，包括隨機存取存儲 器(RAM)和只讀存儲器(ROM) 。RAM 中的信息可以被讀、寫， 既能存放數據，也能存 放指令代碼。而 ROM 中的信息只能被讀取，不能被修改， 因此 ROM 只能存放指令代碼或程序執行過程中保持不變的數據。存儲器由半導體存儲器芯片構成，包含若干個存儲單元， 每個存儲單元可以存放若干位二進制數，每個存儲單元都被分配一個地址，即存儲單元地址。微處理器讀、寫存儲器時必須提供存儲單元的地址。

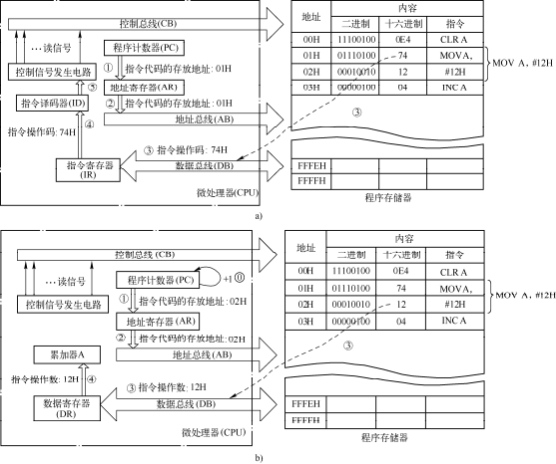

圖 1-9 給出了 MCS-51 單片機的微處理器從程序存儲器中讀取一條指令“MOV A,#12H”(該指令中“#12H”代表十六進制數 12H ，A 代表累加器，指令功能是將數字 12H 送入累加器)的過程示意圖，可以幫助讀者更好地理解計算機的工作原理，即“存 儲程序的原理”，另外該圖中的①~⑥是指令執行步驟的序號。如圖 1-9 所示，訪問存儲 器時必須提供被訪問存儲單元的地址，而被取指令在程序存儲器中的存放地址由程序計 數器(PC) 提供。讀指令的過程中，PC 的值會自動增加(當程序出現分支或循環時可能 是減小)指向下一個存儲單元，為取下一個指令做準備。需要注意的是，指令操作碼用于指明指令要完成的操作，需要經指令譯碼器翻譯后才能被 CPU “理解”，而指令操作數是被指令處理的數據，不需要指令譯碼器翻譯。另外，單片機進行數據存儲器讀、寫的過程與讀取指令操作數的過程類似，主要差別是數據存放在數據存儲器中，并且其存儲單元的地址不由 PC 提供。

圖 1-9 指令“MOV A,#12H”讀取過程示意圖

a) 讀取操作碼 b) 讀取操作數

I/O 接口

I/O 接口是微處理器和 I/O 設備之間的橋梁， 常用的 I/O 接口包括串行通信接口、定時 器接口和模擬通道接口等。 I/O 接口通過三總線與微處理器相連，為了區分各 I/O 接口， CPU 給每個 I/O 接口分配固定且不同的地址。與訪問存儲器類似，CPU 訪問I/O 接口時也需先將 I/O 接口的地址送入地址總線，然后再通過數據總線傳輸數據。
