可穿戴的產品的主要矛盾，就是日益增長的功能需求與極其有限的電池容量之間的矛盾。主流智能手表電池容量不超過500毫安時，主流手環電池容量則更只有100毫安時左右，與表計類等固定的物聯網終端節點相比，可穿戴產品喚醒時間卻有數量級的差異。因此，待機時間短、功能少、測不準（為省電導致性能下降）等用戶困擾通常都會最終關聯到功耗與電池容量的矛盾，在電池技術沒有突破之前，工程師只能在降功耗上動腦筋，降功耗的前提是有一款對可穿戴應用電源策略考慮完整的芯片。

省電“狠角色”

DA1469x藍牙低功耗系列SoC就是一款這樣的芯片。2月26日，Dialog半導體公司在北京宣布推出SmartBond? DA1469x，該系列芯片在低功耗設計上多管齊下，竭力挖掘系統潛力，塑造Smart Bond系列產品在省電上的“狠角色”人設。

Dialog半導體公司低功耗連接業務部總監Mark de Clercq

其省電策略可總結為三條：第一，多核多電源域，對系統模塊電源做精細化管理；第二，按需調節電壓與頻率，靈活匹配應用場景；第三，加大集成度，減少板級占用面積以為電池留空間。

DA1469x采用三個核來應對不同的應用。傳感器監控喚醒頻率最高，任務相對簡單，因此DA1469x用一個定制的極低功耗可編程微型DSP來管理傳感器數據采集工作；藍牙通信的喚醒頻率次之，但任務相對傳感器管理復雜，DA1469x用Arm Cortex M0來管理藍牙通信；最后，DA1469x把喚醒少但需要大計算量的復雜應用和算法處理交給Arm Cortex M33。

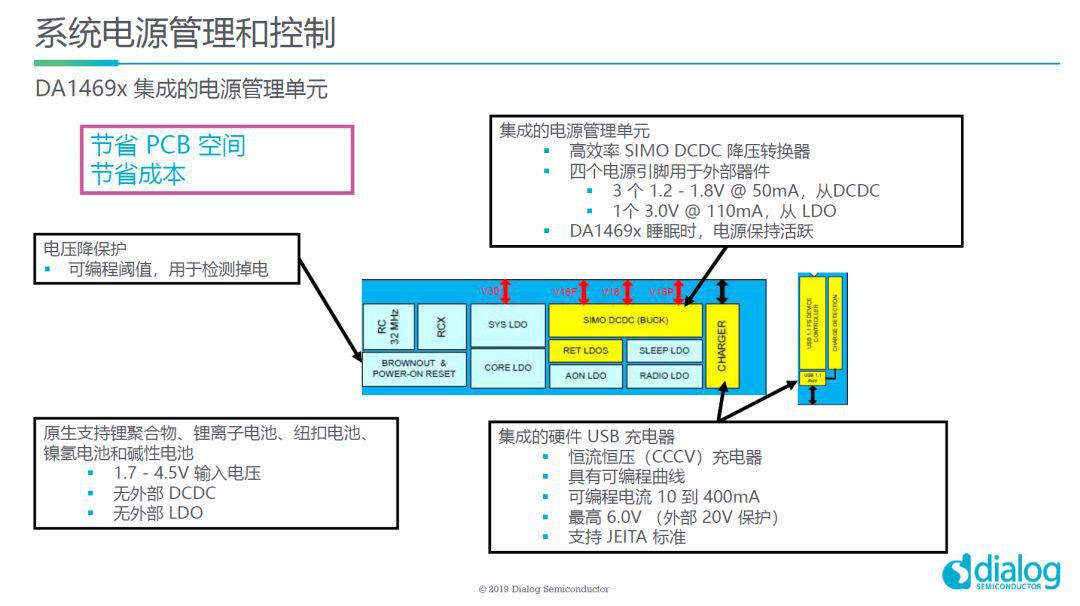

DA1469x共有7個獨立電源域，分為系統電源域、RAM電源域、射頻電源域、通信電源域、外設電源域、計時器電源域，以及持續供電域。

此外，該系列芯片在系統層面還有四種電源模式（工作模式與三種休眠模式），工程師還可以根據需要配置電壓和頻率，以適應不同的場景需求。例如Cortex M33核既可以在1.2V供電時全速運行在96MHz頻率，也可以在0.9V供電時用最低32KHz頻率工作（僅計時等少數功能運行）。

利用DA1469x提供的數量眾多的電源配置選項，經驗豐富的工程師必定能夠在省電上作出更多創新，從而實現“納安級功率控制”。

DA1469x的中高配版本將可穿戴產品所需的多數功能集成到一顆芯片里，不僅避免了板級設計不佳導致的漏電增加，還減少了PCB面積，為可穿戴產品增加電池容量帶來可能。

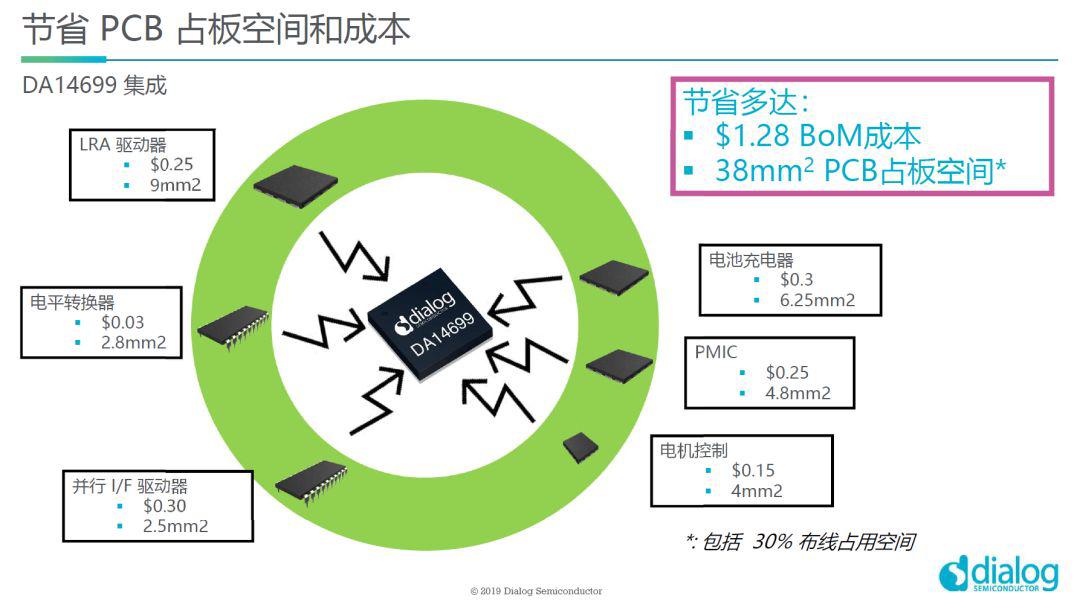

DA14697可單芯片實現聯網手表；而DA14699集成了PMIC、充電器模塊、電平轉換器、LRA驅動器、并行接口驅動等模塊，根據Dialog的數據，最多可節省38平方毫米的PCB面積，對寸土寸金的可穿戴產品PCB而言，這個數字已經很驚人。

Dialog半導體公司低功耗連接業務部總監Mark de Clercq表示，綜合多項省電技術，在類似應用場景，DA1469x系列產品的電池續航能力預計可以比前代產品功增加一倍。

精準度提升

DA1469x支持最新藍牙標準5.1，并根據客戶需求作出特色優化，比如BLE支持高保真立體聲。在各種無線標準中，藍牙以功耗低而聞名，尤其是低功耗藍牙技術（BLE），但由于強調低功耗，傳統BLE技術帶寬小，不適合數據吞吐量較大的應用，并不支持高保真立體聲效果。傳統實現方案一般結合使用經典藍牙和BLE技術，來進行左右聲道之間的音頻分配，但這種實現方案的弊端是功耗較高，續航能力欠佳。

Mark表示，DA1469x是業內首款采用低功耗藍牙技術實現的高保真立體聲方案。它以BLE技術的功耗實現左右聲道音頻同步（時延約為1毫秒），這將讓工程師在藍牙耳機音質與功耗的博弈中更容易找到平衡點。

藍牙5.1標準新增測向功能，設備可以通過探測藍牙信號方向來進行定位。一種稱為到達角（Angle of Arrival）測量法，其原理是計算發射端相對于接收端的位置，用不同的天線接收同一個藍牙發射器發出的信號，然后通過檢測相位差來確定信號方向，從而進行定位。另一種被稱為離開角（Angle of Departure），其原理與AOA類似。

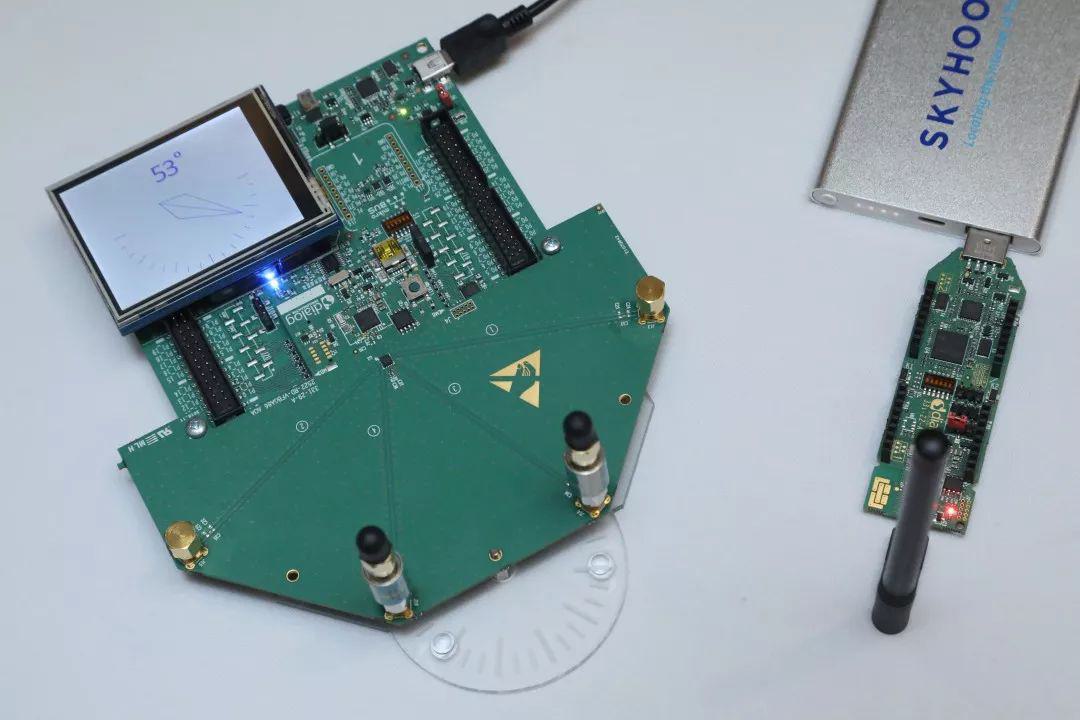

Dialog提供的AoA演示方案

一般室內定位方法只能實現米級定位，而藍牙AOA與AOD方法可實現厘米級精確定位，可用于室內定位、物品追蹤、門禁與無鑰開鎖等應用。Mark指出，目前AOA定位提供兩種方法，一種是廣播式方法，設備無需配對即可以進行定位；另外一種則是點對點，需要配對成功以后才能進行定位，后一種方法更適于對安全要求較高的場景。

穩定的平臺

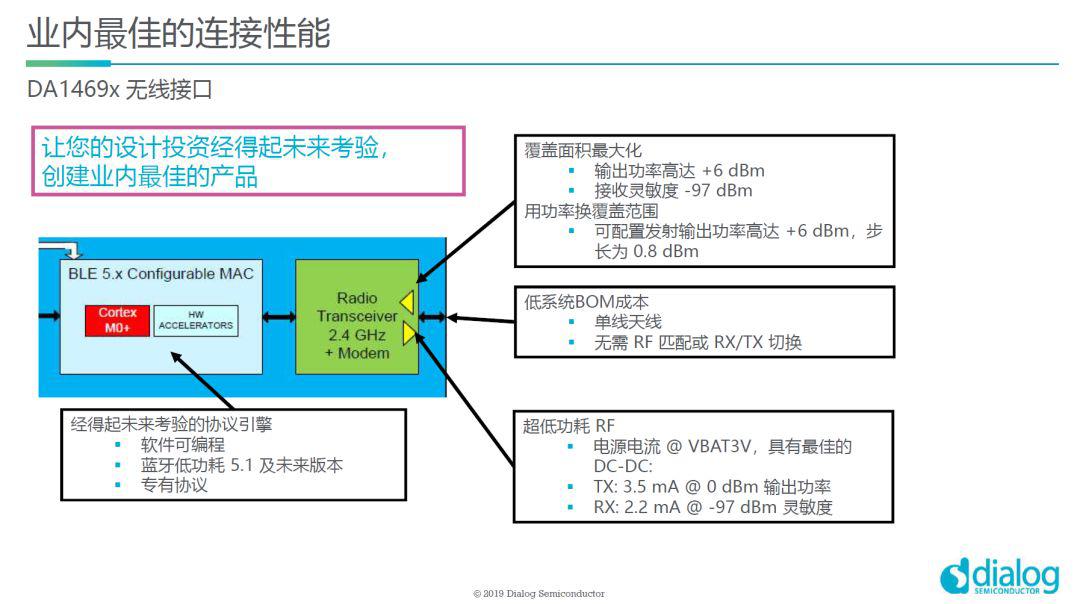

DA1469x信號覆蓋范圍也有增強，約為前代產品的兩倍。對于功耗不太敏感的應用，增強發射功率，有助于加大覆蓋范圍，提升通信的穩定性與可靠性，DA1469x發射功率高達+6dBm，調節步長為0.8 dBm接收靈敏度為-97dBm。Mark稱之為“經得起未來考驗的”藍牙技術實現。

Dialog藍牙性能出色

DA1469x在安全上也很有特色。Cortex M33內置了很多安全機制，包括IP保護機制、密鑰防攻擊機制以及低功耗機密機制，確保用戶的數據安全。DA1469x還引入專用藍牙鏈路加密引擎，以保證系統在對外通信時的安全。雖然需要外部閃存，但DA1469x與外部存儲器之間傳送的數據是實時加密數據，可以有效防范數據被竊取的風險。

DA1469x支持的系統連接技術都很成熟。數字接口方面，支持I2C、SPI、UART和USB，而模擬接口方面則分別支持SAR與SD模式的模數轉換器（ADC）。配上完整易用的軟件與開發環境，Dialog為用戶提供了穩定可靠的技術支持與服務。

藍牙大市場

Dialog公司根據IHS提供的數據推測，低功耗藍牙技術近年來年復合增長率渴望保持在17%左右，發展極為迅猛。而其中智能家電（包括人機接口設備HID）、可穿戴與接近感應等是BLE的前三大應用市場，而Dialog在可穿戴、接近感應與HID上都有出色表現。

Dialog藍牙產品一直以集成度高、性能好、易于開發使用而聞名，DA1469x的推出，將強化Dialog在可穿戴市場的領導地位，并幫助工程師在藍牙技術上實現更多創新。
