在單片機應用系統中，常常需要人機對話，因而功能開關、撥碼器、鍵盤、顯示器和打印機等輸入/輸出設備就必不可少，本文將介紹一些外部設備及它們與單片機的接口技術。

鍵盤接口

鍵盤實際上是由排列成矩陣形式的一系列按鍵開關組成的，用戶通過鍵盤可以向 CPU 輸入數據、地址和命令。

鍵盤按其結構形式可分為編碼式鍵盤和非編碼式鍵盤兩類。

單片機系統中普遍使用非編碼式鍵盤，這類鍵盤主要解決以下幾個問題：

① 鍵的識別;

② 如何消除鍵的抖動;

③ 鍵的保護。

1. 非編碼式鍵盤工作原理

非編碼式鍵盤識別按鍵的方法有兩種：一是行掃描法，二是線反轉法。

1) 行掃描法

通過行線發出低電平信號，如果該行線所連接的鍵沒有按下的話，則列線所接的端口得到的是全“1”信號，如果有鍵按下的話，則得到非全“1”信號。

為了防止雙鍵或多鍵同時按下，往往從第 0 行一直掃描到最后 1 行，若只發現 1 個閉 合鍵，則為有效鍵，否則全部作廢。

找到閉合鍵后，讀入相應的鍵值，再轉至相應的鍵處理程序。

2) 線反轉法

線反轉法也是識別閉合鍵的一種常用方法，該法比行掃描速度快，但在硬件上要求行線與列線外接上拉電阻。

先將行線作為輸出線，列線作為輸入線，行線輸出全“0”信號，讀入列線 的值，然后將行線和列線的輸入、輸出關系互換，并且將剛才讀到的列線值從列線所接的端口輸出，再讀取行線的輸入值。那么在閉合鍵所在的行線上值必為 0 。這樣，當一個鍵被按下時，必定 可讀到一對唯一的行列值。

2.鍵盤接口電路

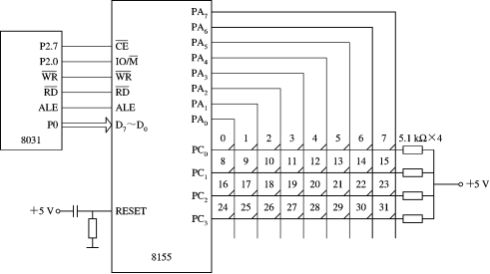

圖 7.26 是采用 8155 接口芯片構成 8×4 鍵盤的接口電路，其中 A 口為輸出，作為行線;C 口為輸入，作為列線。

圖 7.26 采用 8155 的鍵盤接口電路

1.LED 顯示器結構與原理

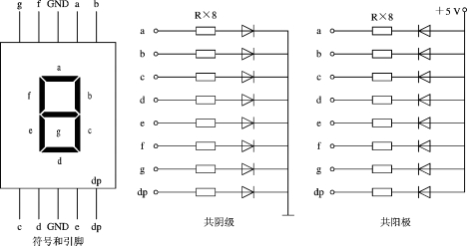

LED 顯示器由 7 條發光二極管組成顯示字段，有的還帶有一個小數點 dp 。將 7 段發光二極管陰極連在一起，稱為共陰接法，當某個字段的陽極為高電平時，對應的字段就點亮。共陽接法是將 LED 的所有陽極并接后連到+5V 上，當某一字段的陰極為 0 時，對應的字段就點亮。如圖 7.27 所示。

圖 7.27 7 段 LED 數碼顯示器

點亮 LED 顯示器有靜態和動態兩種方法。所謂靜態顯示，就是顯示某一字符時，相應的發光二極管恒定的導通或截止，這種方式，每一顯示位都需要一個 8 位輸出口控制，占用硬件較多，一般僅用于顯示器位數較少的場合。

所謂動態顯示，就是一位一位地輪流點亮各位顯示器。對每一位顯示器而言，每隔一段時間點亮一次。顯示位的亮度既跟導通電流有關，也和點亮?xí)r間與間隔時間的比例有 。動態顯示器因其硬件成本較低而常常采用。

為了顯示字符，要為 LED 顯示器提供顯示段碼(或稱字形代碼)， 組成一個“8”字形 的 7 段，再加上 1 個小數點位，共計 8 段，因此提供 LED 顯示器的顯示段碼為 1 個字節。各段碼位的對應關系如下：

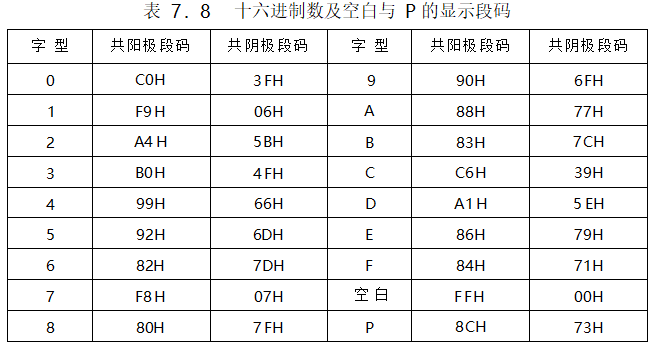

用 LED 顯示器顯示十六進制數和空白及 P 的顯示段碼，如表 7.8 所示。

2.LED 顯示器接口電路

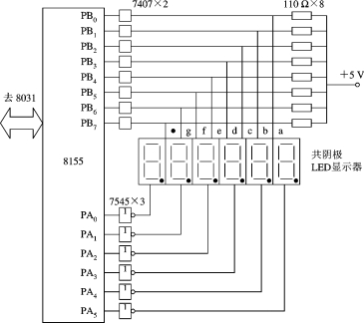

圖 7.28 為 6 位共陰顯示器和 8155 的接口邏輯。8155 的 A 口作為掃描 口，經反相驅動器 7545N 接顯示器公共極，B 口作為段數據口，經同相驅動器 7407 接顯示器的各段。

圖 7.28 6 位動態顯示器接口

設 8031RAM 中有 6 個顯示緩沖單元 79H~7EH ，分別存放 6 位顯示器的顯示數據。 8155 的 A 口掃描輸出總有一位為高電平，8155 的 B 口輸出相應位的顯示數據的段數據，使某一位顯示出一個字符，其余位為暗，依次改變 A 口輸出的高電平位及 B 口輸出對應的段數據，6 位顯示器就顯示出緩沖器的顯示字符。顯示程序流程如圖 7.29 所示。

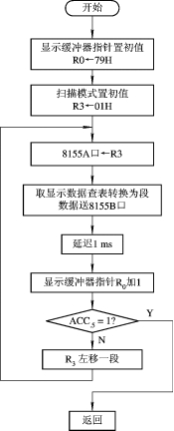

圖 7.29 顯示子程序流程圖
