1.數字量輸入方法

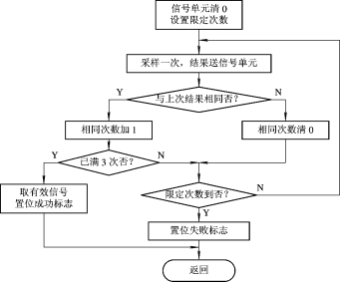

由于數字量輸入過程中干擾的作用時間較短，因此在采集數字信號時，可多次重復采集，直到若干次采樣結果一致時，才認為其有效。例如通過A/D轉換器測量各種模擬量時，如果有干擾作用于模擬信號上，就會使A/D轉換結果偏離真實值。這時如果只采樣一次A/D轉換結果，就無法知道其是否真實可靠，而必須進行多次采樣，得到一個A/D轉換結果的數據系列，對這些數據系列進行各種數字濾波處理，最后才能得到一個可信度較高的結果值。如果對于同一個數據點，經多次采樣后得到的信號值變化不定，說明此時的干擾特別嚴重，已經超出允許的范圍，應該立即停止采樣并給出報警信號。如果數字信號屬于開關量信號，如限位開關、操作按鈕等，則不能用多次采樣取平均值的方法，而必須保證每次采樣結果絕對一致才行。這時可按圖9.11編寫一個采樣子程序，程序中設置有采樣成功和采樣失敗標志。如果對同一開關量信號進行若干次采樣，其采樣結果完全一致，則成功標志置位，否則失敗標志置位。后續程序可通過判別這些標志來決定程序的流向。

2.數字量輸出方法

單片機系統的輸出中，有很多是數字量，如各種顯示器、步進電機或電磁閥的驅動信號等。即使是以模擬量輸出，也是經過D/A轉換而獲得的。單片機給出了一個正確的數據后，由于外部干擾的作用有可能使輸出系統得到一個錯誤的數據，從而使輸出系統發生誤動作。對于數字量輸出軟件抗干擾最有效的方法是重復輸出同一個數據，重復周期應盡量短。這樣輸出系統在得到一個被干擾的錯誤信號后，還來不及反應，一個正確的信號又來到了，從而可防止誤動作的產生。

在程序結構上，可將輸出過程安排在監控循環中，循環周期取得盡可能短，就能有效地防止輸出設備的錯誤動作。需要注意的是，經過這種安排后，輸出功能是作為一個完整的模塊來執行的。與這種重復輸出措施相對應，軟件設計中，還必須為各個外部輸出設備建立一個輸出暫存單元。每次將應輸出的結果存入暫存單元中，然后再調用輸出功能模塊，將暫存單元的數據輸出，不管該數據是剛送來的，還是以前就有的。這樣可以讓每個外部設備不斷得到控制數據，從而使干擾造成的錯誤狀態不能得以維持。在執行輸出功能模塊時，應將有關輸出接口芯片初始狀態也一并重新設置。因?yàn)楦蓴_的作用可能使這些芯片的工作方式控制字發生變化，而不能實現正確的輸出功能，重新設置控制字就能避免這種錯誤，確保輸出功能的正確實現。

有些輸出設備具有增量控制特性，如自帶環型分配器和功率驅動器的步進電機組件，單片機只需輸出方向控制信號和步進脈沖信號。這時，方向控制信號就可以重復輸出，而步進脈沖信號是不能重復輸出的。每重復一次就要前進一步。因其對于這種情況，如果有位置控制功能(如光柵、磁尺等定位信號)，便可實現閉環控制，本身有足夠的抗干擾性能，不用重復輸出。如果沒有檢測手段(即開環控制系統)，建議采用軟件算法來實現環型分配器的功能，單片機直接輸出各相繞組的電位控制信號，經光電隔離后傳送給功率驅動放大器，這時仍可采用重復輸出的方式來防止步進電機失步。只是這時的重復周期與步進電機的轉速之間要有嚴格的關系，如每個換相周期內重復輸出兩三次。在步進電機以最高速度運轉時，CPU最好以主要機時來完成電機的控制。在作進給運動時，由于速度較慢，可以很容易地實現重復功能，減少失步，并有充足的時間來完成各種控制算法。

對于D/A轉換方式實現的輸出，因本質上仍為數字量，同樣可以通過重復輸出的方式來提高輸出通道的抗干擾性能，在不影響反應速度的前提下，在模擬輸出端接一適當?shù)腞C濾波電路(起到增加慣性的效果)，配合重復輸出措施便能基本消除模擬輸出通道上的干擾信號。
