8XC51系列單片機是Intel公司生產的8位增強型單片機，它是以80C51為核心的一種8位微控制器，也是一種面向事件控制應用的優選芯片，它與現有MCS 51系列單片機的指令系統兼容，下面以8XC51GB為代表對8XC51系列單片機作一簡要闡述。

8XC51GB的特點

8XC51GB是一種先進的80C51微控制器，它具有優良的性能，主要包括：串行擴展口、8通道8位A/D轉換器，可編程的計數器陣列，片內EPROM。其主要特性如下：

(1)片內有8KB的EPROM和256字節的RAM;

第10章具有51內核的8位單片機簡介187

(2)2個可編程計數陣列，包括：2×5高速I/O通道;比較/捕捉模塊;脈沖寬度調制器;監視定時器;

(3)3個16位定時/計數器，T0、T1具有4種編程方式，T2具有捕捉及波特率生成方式;

(4)8通道8位A/D轉換器，具有4種編程方式;

(5)專用監視定時器;

(6)可編程串行通道，可進行幀錯誤檢測、自動地址識別;

(7)串行擴展通道;

(8)48位可編程I/O口;

(9)15個中斷源，可設置為4個優先級;

(10)工作溫度擴大，環境溫度在-40~+125℃能正常工作。

8XC51GB的內部結構

8XC51GB的結構框圖如圖10.7所示，該芯片有68腳LCC和68腳PLCC兩種封裝形式。

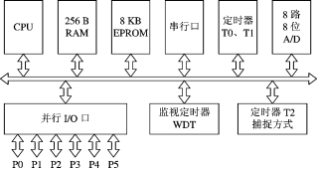

圖10.7 8XC51GB結構框圖

一、片內RAM和SFR

8XC51GB片內有256個字節數據RAM，其地址為00H~7FH、80H~FFH，其中地址80H~FFH與特殊功能寄存器SFR的地址重疊。雖然地址相同，但它們在物理上是相互獨立的。

當一條指令訪問地址高于7FH的內部區域時，CPU應清楚此次操作是訪問數據RAM的單元，還是訪問指令中指定地址表示的SFR空間。8XC51GB指令系統規定：采用直接地址的指令均為訪問數據RAM單元，例如：

MOV0A0H，#data

是訪問特殊功能寄存器空間中地址為0A0H的寄存器;而采用間接尋址的指令為訪問數據RAM區的單元，例如：

MOV R0，#0A0H

MOV@R0，#data

即為訪問RAM區地址為0A0H的單元。

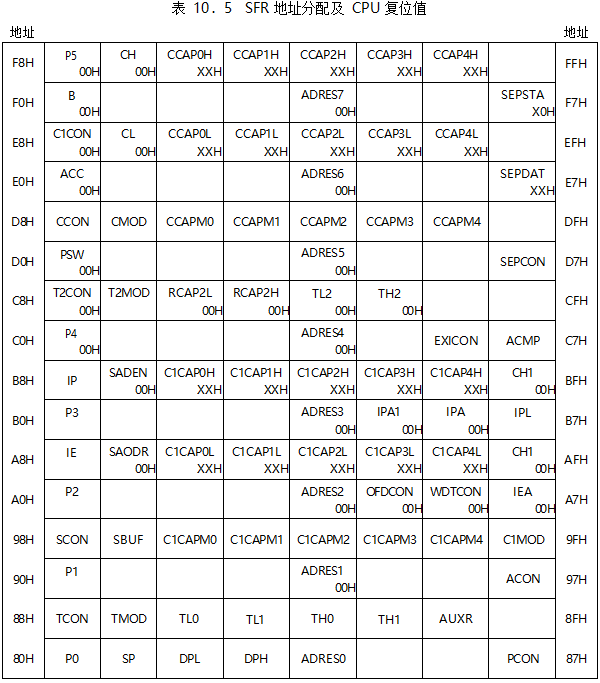

8XC51GB的片內特殊功能寄存器在8051單片機的21個基礎上新增了69個，共計90個，地址分配和CPU的復位值如表10.5所示。

從表中可以看出，并非所有的地址都占滿了，未占用的地址在該芯片中未使用。對這些未使用的地址進行讀操作將會返回隨機數據，而寫操作不起作用。

二、8XC51GB端口及操作

8XC51GB中共有6個雙向8位端口，每個端口包含一個特殊功能寄存器P0~P5、一個輸出驅動器和一個輸入緩沖器。

端口P0作為地址總線低8位A0~A7和數據總線D0~D7復用端口，端口P2作為地址總線高8位A8~A15。

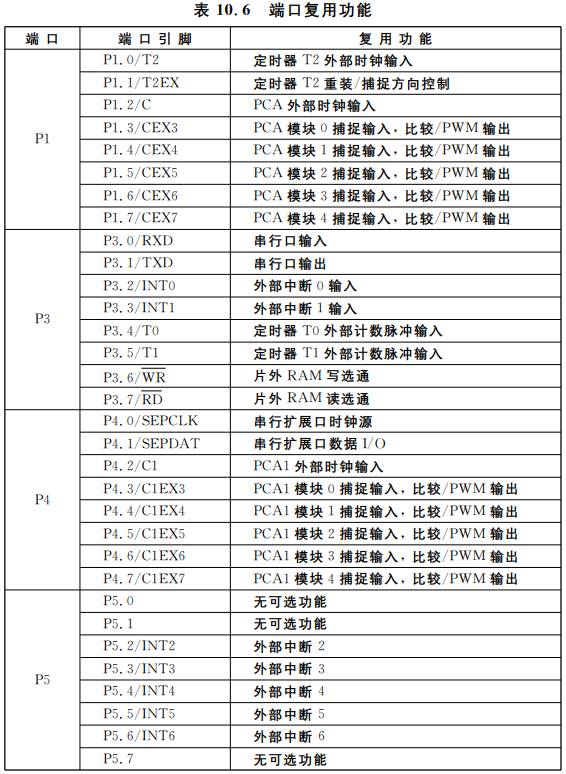

端口P1、P3、P4、P5都是多功能端口，它們不僅可以作I/O端口使用，也可以用作各種特殊功能端口。表10.6給出了復用的特殊功能。當端口SFR中相應位為“1”時，才選擇表10.6中的復用功能。

三、8XC51GB的A/D轉換器

8XC51GB片內含有一個8位A/D轉換器，有8個輸入通道。A/D轉換器包括8個專用的模擬輸入管腳ACH0~ACH7和8個A/D轉換結果寄存器ADRES0~ADRES7，另外，還有一個比較電壓COMPREF和一個比較結果寄存器ACMP，以及一個控制輸入端TR1GIN、一個參考電壓管腳VREF、一個模擬地AGND。

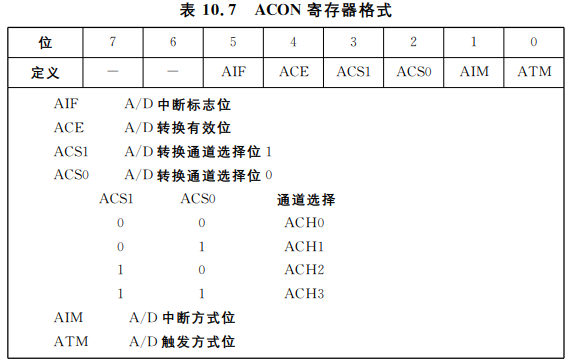

A/D轉換由控制寄存器ACON控制，其控制格式如表10.7所示。

A/D轉換有兩種方式：連續方式和觸發方式，決定通道的轉換次序也有兩種方式：掃描方式和選擇方式，它們都是由ACON中的各控制位決定的。

連續方式：在ACON中將ATM置“0”時，則進入連續方式。將ACE置“1”時，則A/D轉換總是從ACH0~ACH7的8個通道連續反復進行。轉換結束后，將AIF置“1”，然后再從ACH0通道開始下一輪A/D轉換，只要ATM=0、ACE=1保持不變，則轉換將連續反復進行。

觸發方式：ATM置“1”時，則進入觸發方式。ACE置“1”時，外部引腳TR1GIN的第一個下降沿將開始對通道ACH0~ACH7進行一次轉換，并將轉換結果送入相應的A/D轉換結果寄存器ADRES0~ADRES7中。

掃描方式：AIM置“0”，便進入掃描方式。在此方式下，將依次轉換8個通道ACH0~ACH7，并將轉換結果送入相應的轉換結果寄存器ADRES0~ADRES7中。

選擇方式：AIM置“1”，便進入選擇方式。在此方式下，A/D轉換器先對前4個通道ACH0~ACH3中的某一通道(由ACS1、ACS0決定)進行4次A/D轉換，并將結果依次送入ADRES0~ADRES3中，然后再對通道ACH4~ACH7依次轉換一次，將結果依次送入ADRES4~ADRES7中。
