I2 C總線是Philips公司開發的一種簡單、雙向二線制同步串行總線。它只需要兩根線(串行時鐘線和串行數據線)即可在連接于總線上的器件之間傳送信息。這種總線的主要特性如下：
(1)總線只有兩根線：串行時鐘線和串行數據線;
(2)每個連到總線上的器件都可由軟件以唯一的地址尋址，并建立簡單的主/從關系，主器件既可作為發送器，又可作為接收器;
(3)它是一個真正的多主總線，帶有競爭檢測和仲裁電路，可使多個主機任意同時發送而不破壞總線上的數據;
(4)同步時鐘允許器件通過總線以不同的波特率進行通信;
(5)同步時鐘可以作為停止或重新啟動串行口發送的握手方式;
(6)連接到同一總線的集成電路數只受400 pF的最大總線電容的限制。
I2 C總線極大地方便了系統設計者，無須設計總線接口，因?yàn)榭偩€已經集成在片內了，從而大大縮短了設計時間，并且從系統中移去或增加集成電路芯片對總線上的其它集成電路芯片沒有影響。
I2 C通過兩根總線：串行數據線(SDA)和串行時鐘線(SCL)。這兩根線使連到總線上的器件之間按一定的通信協議進行尋址和信息的傳輸。每個模塊都有唯一的地址，在信息傳輸過程中，I2 C總線上的電路模塊有的是主控制器(單片機)，有的是被控制器，它們可以是發送器或接收器，這決定于它所完成的功能。
I2 C總線在進行數據傳輸時，由作為主控制器的電路模塊來初始化一次數據的傳輸，并在I2 C總線上提供時鐘進行傳送。信息傳輸?shù)膶?duì)象、方向以及開始、終止也由主控制器來決定。此時，在I2 C總線上被主控制器所尋址的電路模塊稱為從控制器。在I2 C總線上數據由發送器傳出，被接收器接收，接收器在每次正確接收到一個數據字節后，都要在數據總線SDA發送一個應答信號。
I2 C具有多重主控的能力，這意味著可以有多個作為主控制器的芯片(具有I2 C總線的單片機)去控制占用總線。在I2 C總線上進行數據傳送的電路模塊可根據不同的工作狀態，分為主控發送器、主控接收器、被控(從)發送器、被控接收器。很明顯，一些智能電路如單片微控制器等，可以工作在上述4種的任一狀態中，而一些PAM、EPROM存儲器，只能是被控發送器或被控接收器。

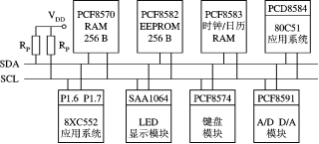

典型的I2 C總線應用系統結構如圖10.36所示，I2 C總線上可掛接若干個單片機應用系統及若干個帶I2 C接口的器件，每個I2 C接口作為一個節點，節點的數量和種類主要受總電容量和地址容量的限制。8XC552單片機具有I2 C接口，可以直接掛在I2 C總線上，對沒有I2 C接口的單片機，可通過I2 C接口擴展芯片PCD8584擴展I2 C接口。
圖10.36典型的I2 C總線應用系統結構
I2 C總線上所有節點都有約定的地址以便實現可靠的數據傳送，單片機節點作為主器件時其地址無意義，作為從器件時其從地址在初始化程序中定位在I2 C總線地址寄存器SIADR的高7位中。器件節點的7位地址由兩部分組成，完全由硬件確定，一部分為器件編號地址，由芯片廠家規定;另一部分為引腳編號地址，由引腳的高低電平?jīng)Q定。如4位LED驅動器SAA1064的地址為01110A1A0，其中01110為器件編號地址，表明該器件為顯示LED驅動器，A1A0為該器件的兩個引腳，分別接高、低電平時可以有4片不同地址的LED驅動模塊節點。256字節的EEPROM器件PCF8582的地址為1010A2A1A0，通過對3個引腳的不同電平設置，可連接8片不同地址的EEPROM芯片。芯片內地址則由主器件發送的第一個數據字節來選擇。關于I2 C總線的詳細操作請查閱有關資料。
