引言

直流系統是變電站中為各類設備提供直流電源的電源設備,該系統獨立運行,變電站正常運行時,其為信號、繼電保護、斷路器等設備提供電源:變電站外部交流電斷開時,其為站內后備電源供電。由直流系統進行供電的負荷在變電站中特別重要,對于電源的可靠性有極高的要求,因此,直流系統供電的可靠性決定了整個變電站能否正常運行。

當直流系統的故障發生在繼電保護或開關回路中時,就有保護拒動或開關跳閘的風險,可能造成事故甚至進一步擴大事故。而在直流系統的所有故障種類中,接地故障是最常見的故障之一。

1變電站直流系統接地故障簡述

變電站直流系統運行方式一般采用的是兩電兩充,短時并列接線,即配置兩臺高頻開關充電、浮充電裝置,兩組蓄電池組,本文也以此運行方式為例進行研究。

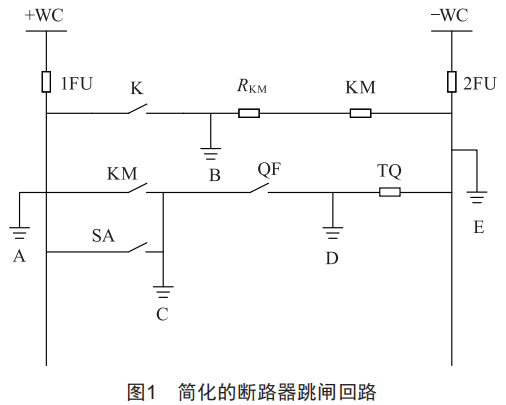

如圖1所示,K是繼電保護出口繼電器的常開接點:RKM是回路電阻:KM是跳閘中間繼電器:A、B、C、D、E是跳閘回路的各個接地點:SA是操作開關的輔助接點:TQ是跳閘線圈:1FU、2FU是熔斷器或快速開關刀口:QF是輔助接點,斷路器在合位時閉合:+WC、-WC是控制回路直流正、負小母線。

當直流系統中發生一點接地故障時,對直流系統的運行不會產生影響,但務必要盡快消除故障,否則如果再發生一點接地,則會造成直流系統兩點甚至多點接地,會直接對電力系統的運行造成嚴重影響。

當直流系統中發生兩點接地故障時,直流系統就有可能構成接地短路,存在短路電流,進而造成直流系統的負荷設備誤動或拒動:甚至?xí)斐芍绷鞅ｋU(xiǎn)熔斷,使直流系統的負荷設備失去電源。

當直流系統正極接地時,由于跳閘線圈通常接在電源負極,如果直流系統中再發生接地或絕緣不良,跳閘線圈會接在正負極之間,有電流經過繼電器,就會引起保護誤動。同理,當直流系統負極接地時,通常接在電源負極的跳閘線圈直接被短路,存在斷路器拒動的可能。

1.1正極接地

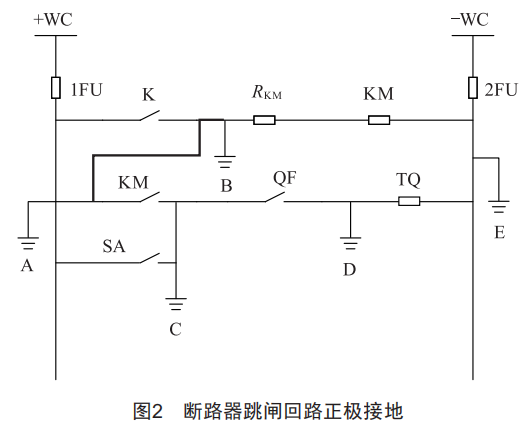

如圖2所示,當直流系統A、B兩點接地時,A、B兩點通過大地相連導通,則A、B兩點可以跳過常開節點K直接相連,在圖2中,通過粗線標記的線路相連。繼電器KM勵磁動作,KM常開輔助開關閉合,斷路器的跳閘回路導通,TQ將有電流經過,致使斷路器誤動作跳閘。同理,當圖2中的A、C同時發生接地或者A、D同時發生接地時,KM輔助開關都會被跳過,電流會經過TQ,致使斷路器誤動作跳閘。

1.2負極接地

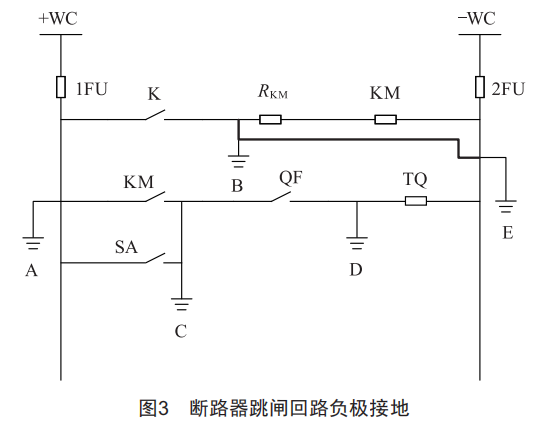

如圖3所示,當直流系統的B、E兩點接地時,B、E兩點通過大地相連導通,則跳過繼電器KM直接相連。此時,如果系統發生故障,由于繼電器KM被短接,KM不會勵磁動作,輔助開關KM不會閉合,從而跳閘線圈TQ回路不導通,斷路器不會跳閘,產生拒動現象,使得故障范圍擴大。同理,當C、E同時接地或者D、E同時接地時,TQ被短接,斷路器無法跳閘,發生故障后,產生拒動情況。

1.3正、負極接地

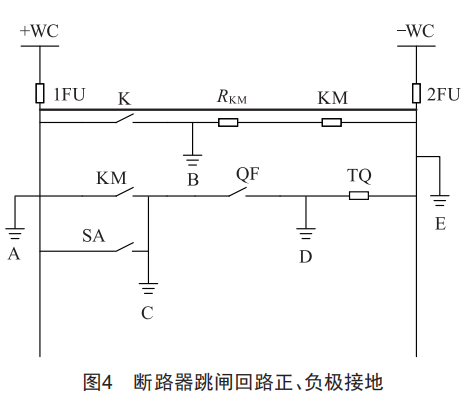

如圖4所示,當直流系統的A、E兩點同時發生接地時,相當于A、E通過大地直接相連,跳閘回路的正負極發生短路,致使熔斷器(或快速開關)1FU、2FU熔斷(或快速開關跳閘),導致控制回路直流電源消失。由于TQ的動作電壓較低,如果直流系統的對地電容較大,TQ前的回路發生一點接地,TQ兩側電壓會有可能超過動作電壓,造成斷路器誤動作。

2直流絕緣監察裝置

2.1直流絕緣監察裝置工作原理

直流電源系統的絕緣監察由直流母線絕緣監察和負載支路絕緣監察組成,在工作現場,母線監察和支路監察一般使用不同的工作原理。

通常情況下,母線監察保持在線狀態,通過母線節點電壓偏移值或者母線對地絕緣電阻下降值來觸發支路監察。

通常情況下,支路監察保持待機狀態,當母線絕緣發生異常時,支路監察巡視檢查,定位發生故障的絕緣支路。

2.2直流母線的絕緣監察原理

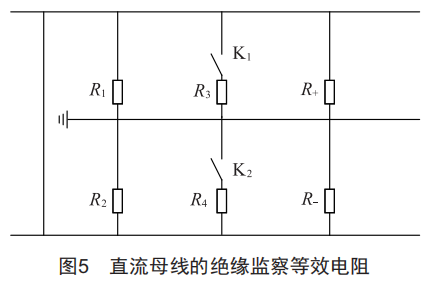

如圖5所示,R+和R一是正負母線對地的等效絕緣電阻,R1與R2是正負母線對地的平衡電阻,R1與R2用于平衡母線的對地電壓,避免出現R+和R一過大引起對地電壓不穩定的情況。K1、K2為開關,用于投切電阻R1與電阻R2,K1、K2不同的投切情況得到不同的母線正負電壓,進而計算得到R+和R一。

正常情況下,開關K1、K2斷開,測量正負母線對地電壓U1和U2,得到R+、R一的數學關系式如下:

此時,R+、R一即為正常情況下正負母線對地的絕緣電阻。

當發生正或負母線電壓偏移時,先閉合開關K1,K2斷開,測量正負母線對地電壓U1、U2,得到R+、R一的數學關系式如下:

再閉合開關K2,K1斷開,測量正負母線對地電壓U1、U2,得到R+、R一的數學關系式如下:

通過不平衡電橋法測量正負母線對地電阻,能準確檢測正或負母線接地電阻。

2.3直流支路的絕緣監察原理

對直流電源系統的支路輸出進行漏電流檢測,可以定位直流系統絕緣下降的故障點,根據漏電流值判斷絕緣電阻值,進而得到支路絕緣故障的信息。

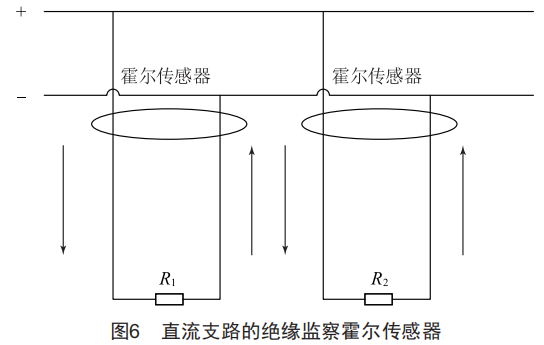

如圖6所示,漏電流霍爾傳感器同時監測平衡電阻的正負極電纜,在絕緣沒有發生下降時,正負極電纜上的直流電流數值相同、方向相反,霍爾傳感器感應不到電流差,不會給出支路故障信號:當有一級絕緣發生下降時,正負極電纜上的直流電流數值不再相同,霍爾傳感器會感應到這個電流差,當電流差超過閾值后,會給出支路故障的信號。

3直流接地診斷步驟

當直流系統發生接地時,首先根據現場絕緣監察裝置配備情況,利用變電站主監控絕緣報警系統、直流接地測試儀、接地光字牌等監察手段,并通過萬用表測量直流屏處的直流對地電壓,判斷直流接地故障的性質。

接地性質明確后,可進行如下操作:檢查絕緣性能差(例如室外端子箱、接線箱、密封不嚴的刀閘機構箱、無防雨罩的瓦斯繼電器等)、有設備缺陷記錄、有檢修工作記錄的設備和線路是否存在接地情況。

若絕緣監察裝置能監察出接地的具體支路,該支路為雙回路配置的,可以用合、拉空氣開關的方法,將該支路負載轉到另一直流母線,觀察接地現象是否轉到另一直流母線上。

若以上絕緣監察裝置等無法檢測出具體接地支路,在堅持查找直流接地故障的原則的前提下,依次切斷直流屏上各負荷開關,但切斷時間不可以超過3s,如果斷開某負荷開關,直流接地情況消失,則可以確定該段母線存在接地點,然后依次斷開該段母線上的配出回路直流電源,進而判斷確切的接地回路,并消除接地故障。

4案例分析

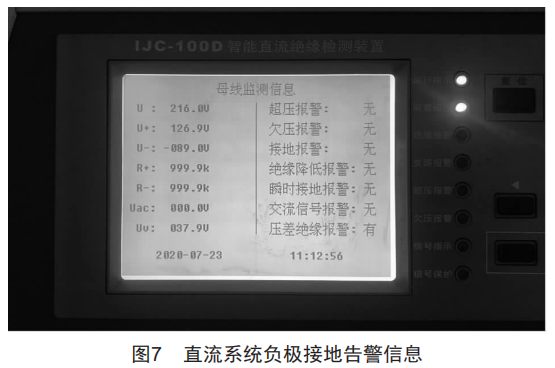

2021年某日下午,變電運維人員在巡視某變電站時發現直流饋線屏上的智能直流絕緣監察裝置報警燈紅燈亮,立即查看屏幕上的報警信息。如圖7所示,報警信息顯示1母絕緣壓差高,母線監察信息顯示正極對地電壓為U+:126.9V,負極對地電壓為U一:一89.0V,發現是某路電源負極接地。

變電運維人員立即匯報監控,然后遵循先拉開信號電源后拉開控制電源、先拉開室外電源后拉開室內電源的原則查找直流接地。在拉開110kV某一線路的測控遙信電源空開后,直流饋線屏上的智能直流絕緣監察裝置報警燈紅燈滅,如圖8所示,母線監察信息顯示正極對地電壓為U+:108.9V,負極對地電壓為U一:一107.0V,恢復正常,判定是這一條110kV線路的斷路器操作電源負極接地,立即匯報監控并報缺陷。

天氣原因是引起直流接地故障的常見原因之一,無論是雨水滲入密封不嚴的室外設備,還是天氣潮濕引起設備絕緣性能下降,都有可能引起直流接地故障。

本次110kV線路的斷路器操作電源負極接地,就是梅雨天氣導致空氣濕度過大,室外端子箱內端子排導線的絕緣外殼有所破損,從而使得絕緣性能大幅度下降。

5改進措施

5.l1采用顯示接地支路的絕緣監察裝置

目前,新投運的變電站大多都采用可以顯示接地支路的絕緣監察裝置,可以更加直觀地看到接地時間、接地極、支路號和絕緣電阻等信息,該裝置相比于以往的絕緣監察裝置,好處在于可以及時知道接地支路的位置,減少變電運維人員對于具體故障點的排查時間,避免事故范圍擴大。

5.2加強變電站直流系統的巡視

造成變電站直流系統接地的原因有很多種,包括:

(1)氣候原因,比如氣候潮濕導致室外設備的絕緣性能降低,進而引發接地故障:

(2)自然原因,比如設備自身的振動、絕緣老化等都可能成為直流系統接地的隱患:

(3)人為原因,比如廠家漏接或錯接導線等也有可能導致直流系統接地。

這就需要變電運維人員更加嚴謹仔細地巡視,認真地檢查直流屏上的電壓、信號是否正常,是否有異常報警信號等,加強對變電站直流系統的檢查和巡視。

6結語

對于變電站直流系統來說,直流接地常見故障中后果最嚴重的是兩點接地。一點接地可能造成設備誤動或者拒動:而兩點接地,除了可能造成設備誤動或者拒動以外,還可能造成直流系統的熔斷器熔斷,使直流系統的負荷失去供電。

本文中故障案例是梅雨天氣、空氣潮濕致使端子排導線絕緣性能降低,從而進一步導致斷路器跳閘回路直流電源負極接地,變電運維人員在第一時間查找并隔離故障點,避免了事故進一步擴大,保障了安全穩定供電。

本文所述方法為變電運維人員的變電站直流系統接地故障診斷提供了一種思路及經驗參考。
