單片機最小系統是由芯片外部接上時鐘電路、復位電路和電源構成的一個基本應用系統。主要包括時鐘電路，復位電路。

單片機由中央處理器(含部分特殊功能寄存器)、內部RAM、程序存儲器、各種外設(IO端口、定時器、串行接口、中斷處理電路等等)及對應控制寄存器、時鐘電路、復位電路等幾部分組成。

單片機又稱單片微控制器，它不是完成某一個邏輯功能的芯片，而是把一個計算機系統集成到一個芯片上。相當于一個微型的計算機，和計算機相比，單片機只缺少了I/O設備。概括的講：一塊芯片就成了一臺計算機。它的體積小、質量輕、價格便宜、為學習、應用和開發提供了便利條件。

單片機工作時需要一些基本的、必備的外圍電路，包括時鐘電路和復位電路。另外，單片機必須執行程序，因此單片機系統必須具備能夠存儲程序的程序存儲器，而沒有片內程序存儲器的單片機(如8031單片機)則必須擴展片外程序存儲器。本節將介紹時鐘電路和復位電路的功能和設計方法。

1.時鐘電路

時鐘電路如圖2-11所示，其中C1和C2為匹配電容，若外接晶體振蕩器，則一般選用30pF瓷片電容。在該電路中，晶振的頻率范圍為幾百千赫茲至幾十兆赫茲。時鐘電路的作用是產生時鐘振蕩信號，該信號頻率穩定，相當于一個打拍器，用于協調單片機各部件統一工作。

圖2-11單片機的時鐘電路

2.時鐘信號

圖2-12為圖2-11電路產生的時鐘信號波形。其中：①一個節拍P是一個晶振振蕩周期;②一個狀態周期S中包含兩個節拍，其中前一個節拍為P1，后一個節拍為P2;③一個

機器周期中包含6個狀態周期S，即S1~S6;④指令周期，是執行一條指令所耗費的機器周期個數。MCS-51單片機的指令周期通常為1~4個機器周期。

圖2-12時鐘信號波形

晶振振蕩周期、機器周期、狀態周期和晶振振蕩頻率fosc之間的關系為：晶振振蕩周期=1/fosc、狀態周期=2/fosc和機器周期=12/fosc。例如，若晶振頻率為12MHz，則機器周期為1μs。

復位電路

1.復位的作用

復位是單片機的初始化操作，也是單片機上電后的第一個操作。復位后，單片機的程序

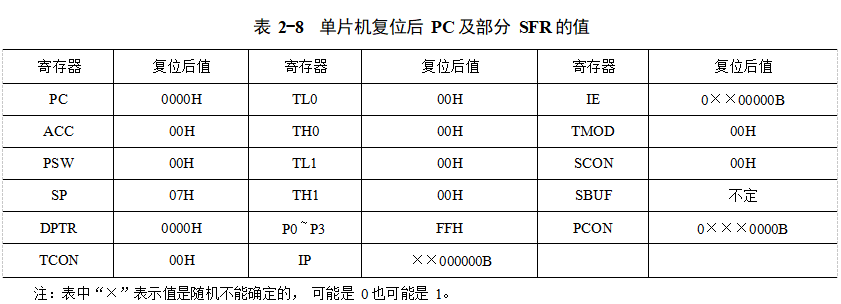

計數器(PC)為0000H，使單片機從程序存儲器中地址為0000H的存儲單元中取指令，并執行該指令。另外，復位后單片機絕大部分特殊功能寄存器的值是確定的，見表2-8。

2.復位電路的設計

RST引腳是單片機復位信號的輸入端，高電平有效，當該引腳持續出現至少兩個機器周期的高電平時，單片機即可復位。

復位電路的作用是產生有效的復位脈沖，使單片機復位。常用的復位電路有兩種：上電復位電路和手動按鍵復位電路。

(1)上電復位電路

上電復位電路的原理圖如圖2-13所示。在單片機剛通電(上電)時，電容C通過電阻R充電，在單片機的RST腳產生高電平復位信號，使單片機進入初始化操作。下面介紹計算該復位電路中電阻R和電容C參數的方法。

在圖2-13中，RST引腳電壓為

假設uRST≥3V能使單片機可靠復位，則復位時必須滿足

由式(2-1)可知

由式(2-2)可知，RC越大，復位時間越長。若R=1kΩ、C=22μF，則

對于晶振頻率為12MHz、機器周期為1μs的單片機，11ms的復位時間符合要求。

圖2-13上電復位電路

(2)手動按鍵復位

手動按鍵復位電路的原理圖如圖2-14所示。單片機“跑飛”(是單片機程序進入死循環，或單片機脫離用戶程序控制的一種非正常狀態)時，用戶按一下按鍵SB，即可在單片機的RST引腳上產生復位信號，使單片機復位。在圖2-14中，按鍵SB按下時，RST引腳電壓為

圖2-14按鍵復位電路

需要注意，按鍵復位時電壓uRST必須符合復位要求，如uRST≥3V。例如，若R1=1kΩ、R2=200Ω，則

符合復位電壓要求。按鍵SB抬起后，隨著電容C的充電，uRST將逐漸衰減、變小。比較圖2-13和圖2-14可知，按鍵復位電路也包含上電復位的功能，因此，實際電路中手動按鍵復位電路更常用。

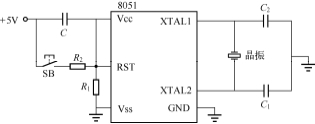

圖2-15所示的電路即為一個典型的最小系統電路，其中包含了一個單片機系統工作所必備的最基本硬件條件，即電源信號、時鐘電路、復位電路和程序存儲器。

圖2-15最小系統電路
