MCS-51單片機的匯編語言程序由若干條匯編語言指令和偽指令構成。指令存放在程序存儲器中，被單片機讀取并執行，且執行結果將影響單片機自身的狀態。

本節將介紹偽指令的格式和使用方法?！皞巍奔词羌伲瑐沃噶钍钦f明性的指令，與真正的指令不同，不會存儲在存儲器中，也不會被單片機的CPU所執行，其作用是僅僅是控制匯編軟件的匯編過程。匯編軟件的作用是將匯編語言程序翻譯成機器代碼。

1.偽指令的格式

MCS-51單片機偽指令的格式為：

[標號:]  偽指令助記符  參數1[,參數2,……]  [;注釋]

其中，由中括號“[]”標注的部分是可選項，可以不出現;偽指令助記符指明要進行的匯編操作;參數1和參數2等可以是常量和表達式等;注釋必須以分號“;”開頭，不影響匯編操作，由編程者根據需要自主編寫。需要特別注意的是：標號不能是保留字，不能以數字開頭，可以包含字母、數字和一些特殊符號(如“_”“$”“?”“@”等)，不能包含算術邏輯運算符(如“+”“-”“*”“&”等)。

2.定位偽指令ORG

偽指令ORG用于程序存儲器中的存儲單元定位，其格式為：

ORG   K16

其中，K16是一個16位的無符號數，代表程序存儲器的地址;ORG表示定位程序存儲器的位置到地址為K16的存儲單元，在該偽指令之后定義的變量或書寫的指令都將從該存儲單元開始存放。

3.匯編結束偽指令END

偽指令END寫在匯編語言程序的末尾，代表程序的結束。匯編軟件在將匯編語言程序翻譯成機器代碼時，遇到END將停止匯編，END之后書寫的指令將不被處理。

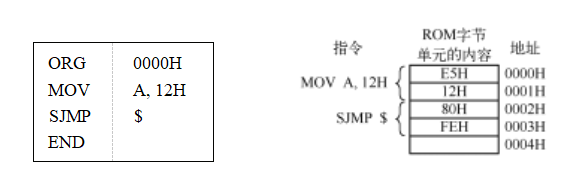

【例3-1】ORG和END的使用。源程序及其在ROM中的存放情況如下：

本例中有兩條指令“MOV A,12H”與“SJMP$”，其機器代碼分別是“E512H”和“80FEH”，被連續存放在ROM的字節單元中，存放的起始單元地址由“ORG 0000H”確定為“0000H”。END代表這個程序的結束。

4.定義字節偽指令DB

偽指令DB用于定義字節型的變量，其格式為：

[標號:]  DB  字節數據或字節數據表  [;注釋]

其中，“標號”是所定義的變量的名字，該變量既可以是一個字節型數據，也可以是由多個字節型數據構成的數據表，表中的元素由逗號分開，并被連續地存入程序存儲器的字節單元中。

需要注意的是：變量名字一經定義后，就可以代表變量的地址或變量數據表首元素的地址。例如在【例3-2】中，變量名STR_A代表了字節數據表“12H,34H”中第一個數字12H在程序存儲器中的存放地址，即2000H。

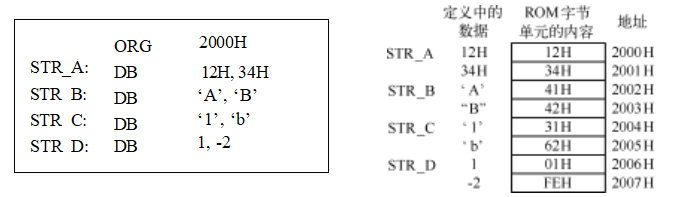

【例3-2】DB的應用。源程序及其在ROM中的存放情況如下：

在本例中，“ORG 2000H”的作用是：將其后定義的變量STR_A、STR_B、STR_C和STR_D存放于程序存儲器中起始地址為2000H的連續字節單元中。需要注意的是：①負數將被自動轉換成補碼存入存儲器中，如“-2”將以FEH的形式存放;②字符型數據將被轉換成ASCII碼存放，如‘A’將被自動轉換成41H后存放于存儲器中。

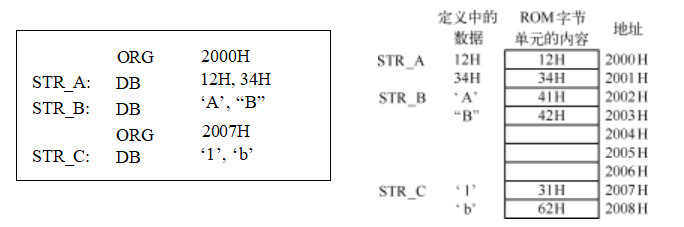

【例3-3】多個ORG的應用。源程序及其在ROM中的存放情況如下：

在本例的程序中，“ORG 2007H”可以重新確定數據存放的位置，使數據不再連續存放。需要注意的是：當程序中有多個ORG時，ORG后面的數字應該從小到大變化，且不能重復。

5.定義字節DW

DW用于定義字型變量，其格式為：

[標號:]  DW  字?jǐn)?shù)據或字?jǐn)?shù)據表  [;注釋]

字型變量在存儲器中占用兩個字節。MCS-51單片機的字型變量以“大端存儲”的方式存放。所謂“大端存儲”是指多字節數據存放時，高字節數據存于地址小的存儲單元中，低字節數據存于地址大的存儲單元中。而“小端存儲”則與之相反。

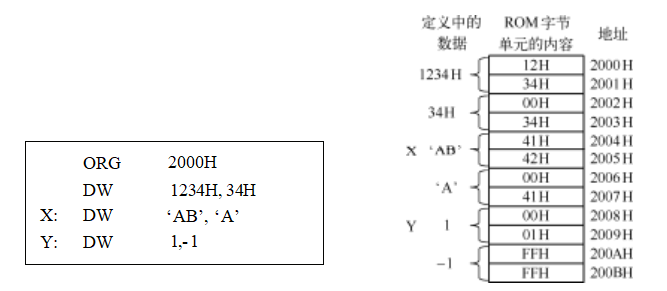

【例3-5】DW的應用。源程序及其在ROM中的存放情況如下：

在這個例子中，DW定義的每個變量元素都在存儲器中占用2個字節單元(即1個字單元)。不夠2個字節的元素被擴展成兩個字節，擴展時，正數或無符號數在高位補0，即“零擴展”，如：34H和1分別被擴展為0034H和0001H;而負數被直接轉換成2個字節的補碼，即“符號位擴展”，如：-1被擴展為0FFFFH。

6.等值偽指令EQU

偽指令EQU的格式為：

字符名  EQU  數、匯編符號或表達式

EQU的作用是將“數、匯編符號或表達式”賦予“字符名”，建立“數、匯編符號或表達式”與“字符名”之間的等價關系。在匯編語言程序中，經過EQU定義后的“字符名”可以代替對應的“數、匯編符號或表達式”。需要注意的是，由EQU定義的字符名必須先定義后使用，并且表達式必須能計算得到數值。

7.數據地址賦值偽指令DATA

偽指令DATA的格式為：

字符名  DATA  數或表達式

DATA用于字符名賦值。需要注意的是：①由DATA定義的字符名可以先使用后定義;②與字符名建立等價關系的只能是數或可計算出結果的表達式，不能是匯編符號。

【例3-7】DATA的應用。程序如下：

將例3-6中的EQU換成DATA就可以得到本例中的程序。但是需要注意偽指令“REG DATA R1”是錯誤的，因?yàn)镈ATA不能將匯編符號(如工作寄存器的符號R1)賦予字符名。另外，“#”符號不能出現在EQU和DATA偽指令定義中，如“NUM EQU#12H”和“NUM DATA#12H”都是錯誤的。

8.位地址符號定義偽指令BIT

偽指令BIT的格式為：

字符名  BIT  位地址表達式

該偽指令的作用是給位地址定義一個等價的字符名。

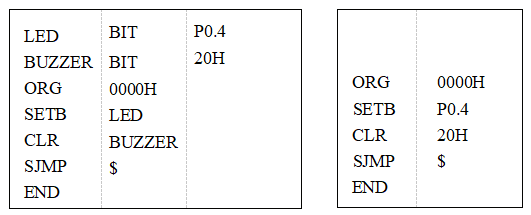

【例3-8】BIT的應用。源程序如下：

在本例中，左、右兩側的程序等價。在左側程序中，LED和BUZZER分別等價于位地址P0.4和20H。
