單片機工作時，經常需要進行算術邏輯運算等操作，而數據通常存放于存儲器和寄存器中，因此進行有效的數據傳送、獲取操作數是單片機程序設計的基礎。

根據數據的存放區域可以將數據傳送指令分為以下幾類：

1)片內RAM區和特殊功能寄存器的數據傳送，包括MOV指令、堆棧操作指令(PUSH、POP)和交換指令(SWAP、XCH和XCHD)。

2)片外RAM或I/O端口與累加器A之間的數據傳送，即MOVX指令。

MOVC和MOVX指令，區別是什么？

1、針對存儲器不同。

MOVX和MOVC是針對兩種不同的存儲器而言，一個是片外數據存儲器，另一個卻是程序存儲器。

2、傳遞數據的對象不同。

MOV：單片機內部的寄存器或者存儲器之間相互傳遞數據(內部RAM);

MOVX：單片機內部的A累加器與片外的數據存儲器(片外RAM)傳送數據。

MOVC：單片機內部的A累加器向ROM(程序存儲器)讀取數據，因為程序存儲器是固定的不可以寫的，所以，A只能讀數據，卻不能向它寫數據;

由于內部和外部ROM的地址是連續的，故用MOVC一條指令即可;片內數據存儲器與片外數據存儲器的地址部分(0000H-00FFH)是重疊的，所以用MOV和MOVX加以區分。

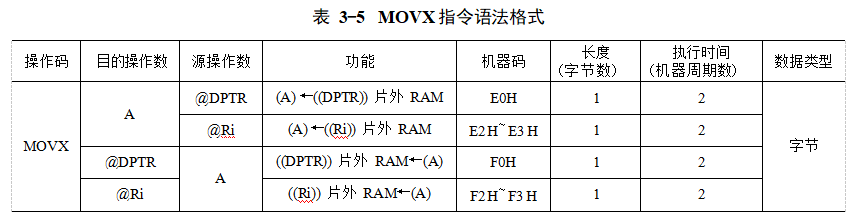

MOVX指令用于片外RAM或I/O端口與累加器A之間的數據傳送，指令語法格式見表3-5。

MCS-51單片機的片外RAM和片外I/O空間統一編址，地址為16位，地址范圍為0000H~FFFFH。MOVX指令執行時，16位地址的高8位和低8位分別通過P2和P0口傳送。在指令“MOVX A,@DPTR”和“MOVX@DPTR,A”中，DPTR存放16位地址，DPH和DPL分別存放地址的高8位和低8位。在指令“MOVX A,@Ri”和“MOVX@Ri,A”中，低8位地址存放在8位寄存器Ri(i=0或1)中;高8位地址只能通過直接設置P2口狀態的方式來確定，如指令“MOV P2,#0FFH”將地址的高8位設置為0FFH。

以累加器A為目的操作數的MOVX指令是輸入指令，將由@DPTR或@Ri所指定的片外RAM單元或I/O端口的8位數據送入累加器A。反之，以累加器A為源操作數的MOVX指令是輸出指令。

【例3-28】MOVX輸出指令。程序段如下，程序的功能見其注釋。

【例3-29】MOVX輸入指令。程序段如下，程序的功能見其注釋。

【例3-30】錯誤的MOVX指令舉例。指令如下：

本例中3條指令錯誤的原因是不符合MOVX指令的語法格式要求(見表3-5)。

MOVC指令

MOVC是c51單片機匯編中的查表指令。在匯編中，MOVC指令是表示程序存儲器里的內容和別的存儲單元進行傳送的，主要是用在累加器A和程序存儲器的數據傳送。

MOVC指令用于讀取程序存儲器(ROM)中的數據，其指令語法格式見表3-6。MOVC指令只能將數據從ROM中取出并送入累加器A，反之則不可以，因為ROM是只讀型存儲器，其存儲內容不能修改。

在表3-6中，“(PC)←(PC)+1”內的第二個“(PC)”是指令“MOVC A,@A+PC”在ROM中的存放地址，第一個“(PC)”是指令“MOVC A,@A+PC”的“當前PC值”，即存儲器中緊鄰指令“MOVC A,@A+PC”存放的下一條(存放地址更大的)指令的存放地址。

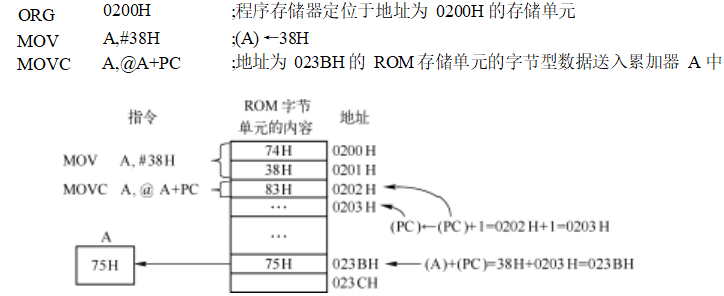

【例3-31】MOVC指令，操作數包含PC。程序段及其在ROM中的存放如下：

本例程序段包含3條指令，其功能是讀取ROM中指定字節單元的數據并送入累加器A。
