控制轉移指令能夠改變單片機程序寄存器(PC)的值，即改變單片機從ROM中讀取指令的順序，從而改變程序執行順序?？刂妻D(zhuǎn)移指令包括以下幾類：無條件轉移指令、條件轉移指令和子程序調用及返回指令等。

1.無條件轉移指令

轉移指令也稱為跳轉指令，其中無條件轉移指令執行時，程序必定發生跳轉，其指令語法格式見表3-10。

(1)長轉移指令LJMP

LJMP指令的操作數是16位目標地址值。指令執行時該地址值被送入程序計數器PC，使得單片機從目標地址所對應的程序存儲器單元取指令，并執行該指令。目標地址值是16位的，可以指向64KB ROM地址空間的任何一個單元，即LJMP指令可以不受限制地跳轉到程序的任何位置。

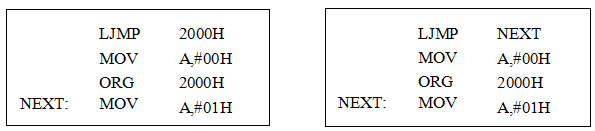

【例3-44】LJMP指令。程序段如下：

程序分析：左側程序與右側程序的功能完全一致，即：程序?qū)⒃竭^指令“MOV A,#00H”直接跳轉到NEXT標號處執行“MOV A,#01H”指令;指令“LJMP NEXT”中的“NEXT”是指令“MOV A,#01H”的標號地址，實際上等于“MOV A,#01H”在ROM中的存放地址。

需要指出的是：在實際程序設計時，跳轉指令中均以標號地址代表目標地址值;程序匯編時，匯編程序會自動將標號地址轉換成實際的目標地址，不需要程序員計算。

(2)絕對轉移指令A(yù)JMP

在表3-10所示的AJMP功能解釋“(PC)←(PC)+2”中，“←”右側的PC值是AJMP指令在ROM中的存放地址，而AJMP指令長度為2B，所以“←”左側的PC值是在ROM中緊鄰AJMP指令的下一條指令的存放地址，即AJMP指令的當前PC值。另外，由AJMP功能解釋的第二部分“(PC)10~0←addr11”可知，AJMP指令跳轉時當前PC的高5位(PC15~11)不變化，低11位(PC)10~0的變化范圍為211=2KB范圍內，即(PC)10-0的取值范圍為0000000000B~11111111111B。

通常，單片機的64KB程序地址空間可以被劃分成32頁，每頁2KB，其中頁的編號(0~31，即00000B~11111B)也被稱為頁地址，而每頁內存儲單元的編號(0~7FFH，即0000000000B~11111111111B)被稱為頁面內地址。因此，可以說AJMP指令的跳轉范圍是1個頁，該頁即是緊鄰AJMP指令的下一條指令所在的頁。

(3)相對轉移指令SJMP

SJMP指令中的地址偏移量rel是8位有符號數，其數值范圍是-128~+127。SJMP指令執行時，首先，將SJMP指令的存儲地址加2，以獲得下一條指令的地址值，即當前PC值;然后，將當前PC值加上rel，從而使程序以當前PC為中心發生-128~+127個字節范圍內的跳轉。正因?yàn)镾JMP的跳轉范圍與當前PC值有關，其跳轉范圍是相對而非絕對的，所以該指令屬于相對轉移指令。

【例3-46】SJMP指令。程序段如下：

程序分析：SJMP指令執行后，程序?qū)⒅苯犹D(zhuǎn)到標號NEXT處執行。與例3-45相似，SJMP指令的跳轉范圍是有限的，一定要注意跳轉的目標地址是否符合跳轉范圍的要求。

(4)散轉指令JMP

散轉指令JMP通常用于多分支程序設計，該指令將累加器A中的8位無符號數與數據指針寄存器DPTR中的16位無符號數相加，相加的結果作為轉移目標地址送入PC中，使程序跳轉到目標地址所對應的ROM單元取指令并執行指令。JMP指令不改變累加器A和DPTR的值，也不影響任何標志位。

(5)空操作指令NOP

NOP指令執行時，除了使程序計數器(PC)的內容加1及執行下一條指令外，沒有其他作用。NOP指令可以用于延時程序，實現對程序執行時間的微調。

2.條件轉移指令

條件轉移指令僅當某一特定條件被滿足時才跳轉，否則順序執行轉移指令的下一條指令。

(1)累加器A判0轉移指令JZ和JNZ

JZ和JNZ指令可以判斷累加器A中的數是否為0，常用于比較數值大小的程序中，根據比較結果確定后續程序的執行順序。JZ和JNZ指令的差別是前者在累加器A為0時跳轉，而后者在累加器A不為0時跳轉。

(2)位判斷轉移指令JC和JNC

JC和JNC指令能判斷進位標志位(CY)是否為1，與累加器A判0轉移指令相似，也常用于比較數值大小的程序中，根據比較的結果確定程序后續執行的順序。JC和JNC的差別是，JC指令在CY為1時跳轉，而JNC在CY為0時跳轉。

(3)位判斷轉移指令JB、JNB與JBC

與JC和JNC指令相似，JB、JNB與JBC也用于判斷位數據的狀態。不同的是，這三條指令所判斷的位可以是包括進位標志位(CY)在內的任意一個可以按位尋址的位。JB和JNB指令分別在所判斷位為1和為0時跳轉，而JBC指令與JB指令唯一的差別是JBC會在跳轉的同時將被判斷的位清0。

(4)比較不相等轉移指令CJNE

CJNE指令可比較指令中前兩個無符號操作數是否相等，如果不相等則跳轉。實際上，該指令隱含執行了一個減法運算，即：目的操作數(即第1個操作數)-源操作數(即第2個操作數)，并且若目的操作數小于源操作數，則(CY)=1，否則(CY)=0。在CJNE指令執行后，可以進一步根據CY的值來判斷CJNE指令中前兩個操數的大小關系。另外，隱含執行的減法操作不改變CJNE指令的前兩個操作數的值。

(5)減1不為0轉移指令DJNZ

DJNZ指令用于控制循環次數。該指令執行時，首先將指令中的第1個操作數減1，然后判斷減1的結果是否為0，若為0則跳轉，否則不跳轉。

3.子程序調用及返回指令

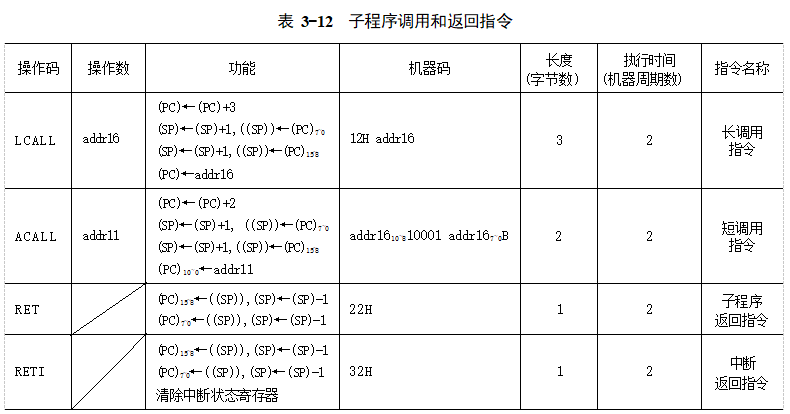

程序中經常需要完成一些重復性的操作，為了減少代碼錄入工作量、縮短程序長度和降低程序修改及維護的成本，可將這些重復性操作的指令塊編制成為子程序。子程序可以被調用指令調用并執行，也可以通過返回指令結束運行。子程序調用指令和返回指令的語法格式見表3-12。

對比無條件轉移指令(見表3-10)與調用指令可以發現，這兩類指令都可以使程序發生轉移(即跳轉)，其差別是：調用指令將目標地址(addr16或addr11)送入PC前，會將返回地址壓入到堆棧之中。所謂返回地址是指緊鄰調用指令的下一條指令在ROM中的存放地址，即“(PC)←(PC)+2”中“←”左側的PC值，而“←”右側的PC值是調用指令本身的存放地址。

調用指令將返回地址壓入堆棧的目的是：在子程序返回時，可以通過返回指令(RET或

RETI)將返回地址從堆棧中取出并送入程序指針計數器(PC)，從而使程序返回并執行調用指令的下一條指令。由此可知，轉移指令的目標是使程序發生跳轉，而調用指令不但使程序跳轉，而且還要與返回指令配合使子程序運行結束后返回。

RET指令和RETI指令的差別是：①RETI比RET多了一個“清除中斷狀態寄存器”操作，即通知CPU中斷已處理完畢，可以開放與該中斷同級別的中斷，以確保中斷系統的邏輯正確性，專用于中斷程序的返回;②RET指令僅用于一般子程序返回。切記RET和RETI指令不能互換使用。
