在家電產品和工業應用系統中，定時和計數是兩種常用的功能，如：微波爐加熱計時和流水線上產品數目統計等。MCS-51單片機內部集成的兩個可編程定時/計數器T0和T1使用靈活、方便，在儀器儀表等工業產品中應用廣泛。

定時器的作用：

定時計數器可以用于精確事件定時，PWM脈寬調制，波形發生，信號時序測量的方面。計時也是通過計數來實現的。

定時器的實質：

加1的16位計數器分高八位、低八位組成

51單片機定時器0內部有兩個寄存器TH0和TL0,都是1字節的，理解位定時器0高位寄存器(TH0)，定時器0低位寄存器(TL0),我們知道2字節最大能存65535。

比賽板擁有三個定時器0,定時器1,定時器2主要用定時器0

使用單片機時經常用到一個元件，那就是單片機定時器，單片機定時器的作用主要是在發生軟件故障時，通過使器件復位(如果軟件未將器件清零)將單片機復位，也可以用于將器件從休眠或空閑模式喚醒，還能用做精確延時處理，常被應用于時間控制、程序延時、對外部時間計數和檢測等工作范圍內。那么單片機定時器原理是什么呢?

定時/計數器的基本工作原理

MCS-51單片機的兩個定時/計數器T0和T1有定時和計數兩種功能，分別由一對特殊功能寄存器組構成，即TH0、TL0和TH1、TL1，其基本工作原理如圖4-7所示。

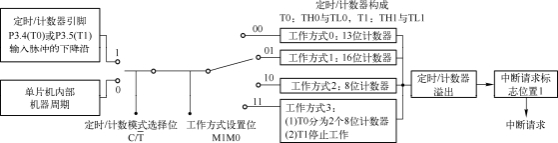

圖4-7定時/計數器工作原理圖

本質上定時和計數器都是具有加1功能的計數器，其基本原理分別如下：

(1)計數模式的工作原理

在計數模式下，定時/計數器可以累計脈沖輸入引腳(T0和T1的脈沖輸入引腳分別為P3.4和P3.5)上出現的脈沖下降沿的次數。

計數器工作時，首先設置其工作方式，以確定計數器位數N;然后為其賦初值M;接著，啟動其工作。這之后，脈沖輸入引腳上每出現一次脈沖下降沿，計數器的值加1。當計數器中的數值達到最大后，若再出現一個脈沖下降沿，計數器的值將溢出、回零，并且計數器的溢出中斷請求標志位被置1，從而發出中斷請求。特別說明：定時/計數器中所能存放的最大值與其位數N有關，為2N-1，例如8位計數器中可存放的最大數值為28-1=255=FFH。

顯然，若已知N和M的值，則可以計算出在計數器溢出時其脈沖輸入引腳上出現的脈沖下降沿個數。例如：假設定時/計數器0工作于工作方式2，即N=8，且其初始值M=50，則溢出之前出現的脈沖下降沿的個數Q為：Q=2N-M=28-50=206。

另外，需要特別注意的是：定時/計數器通過連續兩個機器周期的電平采樣實現對脈沖下降沿的檢測，采樣發生在每個機器周期的S5P2階段。若前后兩個機器周期分別采樣到一個高電平和一個低電平，則確認一個有效下降沿信號出現。因此，為確保不漏計脈沖數，被計數脈沖的周期至少2倍于機器周期，即脈沖信號的最高頻率為單片機晶振頻率的1/24，例如：若單片機的晶振頻率為6MHz，則定時/計數器能計數的脈沖頻率應不大于

6MHz/24=250kHz。

(2)定時模式的工作原理

在定時模式下，定時/計數器累計機器周期個數。與計數模式相似，首先，設置工作方式，以確定定時器位數N;然后，為其賦初值M;接著，啟動其工作。之后，每經過一個機器周期，定時器的值加1，當加到定時器的最大值后，若再出現一個機器周期，定時器的值將溢出、回零，并且定時器的溢出中斷請求標志位被置1，從而發出中斷請求。

若已知N和M的值以及單片機的晶振頻率，即可得出從定時器啟動工作到發出溢出中斷請求之間所經過的時間長度。例如，若定時/計數器0工作于工作方式1，即N=16，且其初始值M=50000，并假設單片機晶振頻率為12MHz，則單片機的機器周期T=12/(12MHz)=1μs，從啟動定時器工作到其發出中斷請求之間的時間間隔為t=(216-50000)μs=15536μs。
