單片機與單片機或與其他計算機之間通常有兩種信息交換方式：并行通信和串行通信。

1.串行通信與并行通信的比較

在并行通信中，數據的所有二進制位在多條并行的傳輸線上同時傳送，如圖4-14a所示。在串行通信中，數據的所有二進制位在一條傳輸線上一位一位地按順序逐個傳送，如圖4-14b所示。

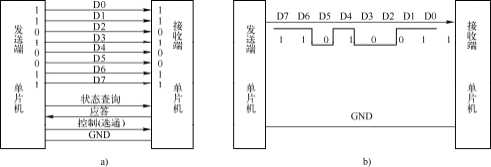

圖4-14兩種通信方式

a)并行通信b)串行通信

并行通信的優點是速度快、效率高，缺點是傳輸線較多、長距離傳輸?shù)某杀据^高并且可靠性差，只適用于近距離傳輸。與并行通信相比，串行通信的缺點是速度慢、效率低，優點是傳輸線較少、長距離傳輸?shù)某杀据^低，適用于遠距離傳輸。

2.串行通信的數據傳輸模式

根據數據流的方向，串行通信可分為單工、半雙工和全雙工三種傳輸模式，如圖4-15所示。

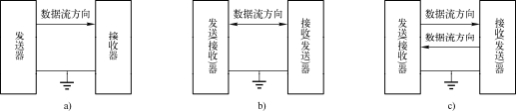

圖4-15串行通信的傳輸模式

a)單工b)半雙工c)全雙工

在單工模式下，數據僅能從發送器傳送至接收器，傳輸方向單一，不能反方向傳輸。在半雙工模式下，僅有一根數據傳輸線，數據可以沿兩個方向傳輸，但在任意時刻數據僅能沿一個方向傳輸。在全雙工模式下，通信設備之間有兩根傳輸線，可以同時完成兩個不同方向的數據傳輸。

3.串行通信的速度

串行通信的數據傳輸速度被稱為波特率(Baudrate)，即每秒鐘傳送的二進制位的個數，單位為位/秒(bit/s)。例如，若單片機每秒鐘傳送960個字符，而每個字符包含10位，則傳輸波特率為960×10bit/s=9600bit/s=9600波特。常用波特率有2400波特、4800波特、9600波特、19200波特、38400波特和115200波特等。

串行通信的類型

串行通信又分為異步通信和同步通信兩種類型。

(1)異步串行通信

在異步通信中，數據以字符為單位在一根傳輸線上傳送。同一字符中各位之間的傳輸時間間隔是固定的。相鄰字符之間的傳輸時間間隔由發送方控制，是不固定的，既可以連續傳送，也可以間斷傳送。

由于字符之間的傳輸時間間隔不固定，所以必須在字符傳輸時附加必要的格式信息，以便接收方判斷字符傳輸?shù)拈_(kāi)始和結束。附加了格式信息的字符數據被稱作字符幀。一個字符幀通常包含起始位、數據位、奇偶校驗位和停止位，相鄰字符幀之間的是空閑位，如圖4-16所示。字符幀中各位的作用如下：

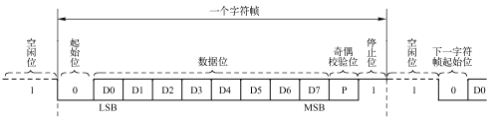

圖4-16異步串行通信的字符幀格式

1)起始位：字符幀的起始位，為低電平“0”，代表一個完整字符幀的開始。

2)數據位：包含5~8位，在起始位之后，按低位在前、高位在后的順序傳輸。

3)奇偶校驗位：只占用一位，在數據位之后，可以沒有該位。奇偶校驗的功能也可以被其他功能取代，例如，在串口的多機通信中，可以用該位指示字符幀傳送的是從機地址(即從機編號)還是實際數據。

4)停止位：以高電平“1”表示一個字符幀的結束，停止位可以占1位或2位。

5)空閑位：不傳送數據時，傳輸線上傳送空閑位，為高電平“1”。傳輸線上由空閑位“1”變?yōu)槠鹗嘉弧?”時，開始傳送一個新的字符幀。

在異步通信中，為保證通信成功，數據的發送方和接收方必須采用的相同的波特率。

(2)同步串行通信

同步通信將若干個數據字符連接成數據塊，以數據塊為單位傳送信息。如圖4-17所示，同步通信的字符幀由同步字符、數據塊和校驗字符三部分構成。其中，數據塊中的數據字符個數由傳輸任務決定，不受限制;同步字符的個數為1個(單同步字符)或2個(雙同步字符);校驗字符有1或2個，用于接收端驗證接收數據的正確性。在同步通信中，接收方和發送方必須采用精確、同步的時鐘和相同的波特率。同步通信速度遠高于異步通信。

圖4-17同步串行通信格式
