1.單片數據存儲器的連接與訪問

圖5-4為單片機與一片數據存儲器芯片6264(引腳如圖5-5所示，引腳功能見表5-3)的連接圖。在進行6264的擴展時需要注意以下幾點：

圖5-4單片數據存儲器芯片6264的擴展電路圖

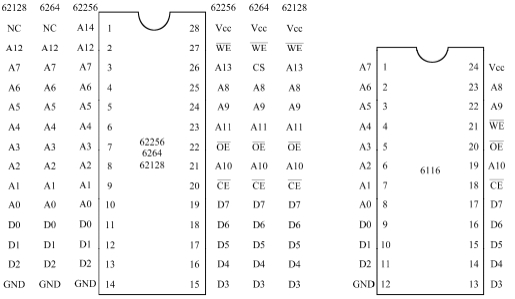

圖5-5常用數據存儲器芯片的引腳圖

1)CS是片選信號，高電平有效，6264工作時該引腳必須處于高電平(直接連接至+5V電源即可)。

2)CE是片選信號，低電平有效，6264工作時該引腳必須為低電平。為了降低芯片功耗和防止干擾信號對6264中數據的影響，該引腳通常不直接接地，而是連接到單片機的高位地址總線上。其目的是通過單片機輸出的地址信號控制6264，僅當CE引腳上出現低電平時6264工作，其他情況下6264不工作。

3)WE引腳是寫選通信號，低電平有效。單片機的WR引腳與WE引腳相連，WR引腳的低電平控制6264通過數據總線接收來自于單片機的數據，對應于單片機的輸出(寫)操作。

4)OE是讀選通信號，低電平有效。單片機的RD引腳與OE引腳相連，RD引腳的低電平控制6264通過數據總線將數據傳送給單片機，對應于單片機的輸入(讀)操作。

5)單片機的數據總線與6264的數據總線對應相連。單片機的數據總線是未經過地址鎖存器鎖存的P0口。

6)單片機地址總線的低位與6264的地址線相連。這里6264的地址線指的是引腳A12~A0，即6264的片內地址線，片內地址線上傳輸的地址用于選擇6264中的存儲單元。

7)單片機地址總線的高位與6264的片選信號CE相連，用于選擇6264并使其工作。

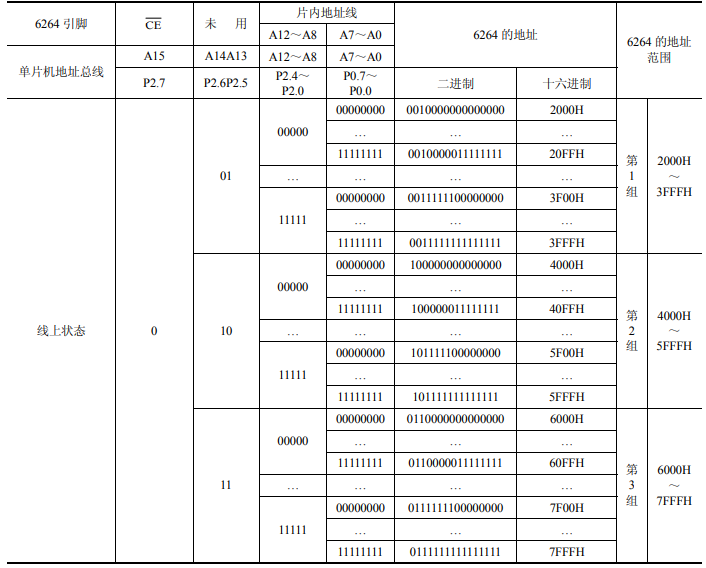

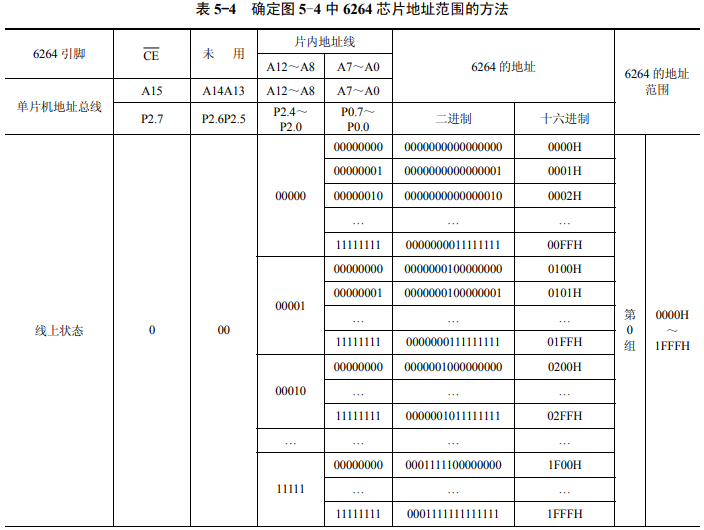

8)表5-4給出了確定6264地址范圍的方法，由該表可知，圖5-4中的6264芯片有4組不同但作用等價的地址，其原因是：在6264擴展時，未用到的A14~A13引腳共有4個可能的電平狀態(tài)組合，每個組合對應于一組芯片地址。但是，在實際應用中，通常將未用的地址線引腳設置為高電平1。這是因為，在擴展多個存儲器芯片或I/O接口芯片時，未與6264片內地址線相連的單片機地址線可能被連接到其他芯片的片選引腳，而多數芯片的片選信號是低電平有效的。因此為了保證在進行6264讀寫操作時不誤讀寫其他擴展芯片，應當將未用到的地址線設置為高電平“1”。這是存儲器和I/O接口擴展時應遵循的基本原則之一。

2.多片數據存儲器的連接與訪問

接下來，將通過例子說明單片機同時擴展多個數據存儲器的方法。

【例1】基于“線選法”的多片存儲器擴展。已知：圖5-6所示單片機系統擴展了兩片6264。要求：

1)分別確定1號和2號6264芯片的地址范圍。

2)編寫程序，從1號和2號6264芯片片內地址A12~A0為1111100000010B的存儲單元中各取一個字節(jié)，并分別存入單片機片內RAM地址為50H和51H的單元中。

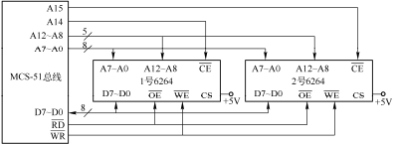

圖5-6基于“線選法”的多片存儲器擴展電路原理圖

分析：在本例中兩個6264芯片需要不同的片選信號，當A14為低電平“0”時選中1號6264，而A15為低電平“0”時則選中2號6264。這種用單片機的高位地址線作片選信號的存儲器擴展方法被稱為“線選法”。需要特別注意的是，因為1號和2號6264芯片共用單片機的低13位地址線(A12~A0)和8位數據線(D7~D0)，所以單片機地址線A14和A15不能同時為低電平，否則當對其中一片6264進行讀寫操作時會誤操作另一片6264。

解：

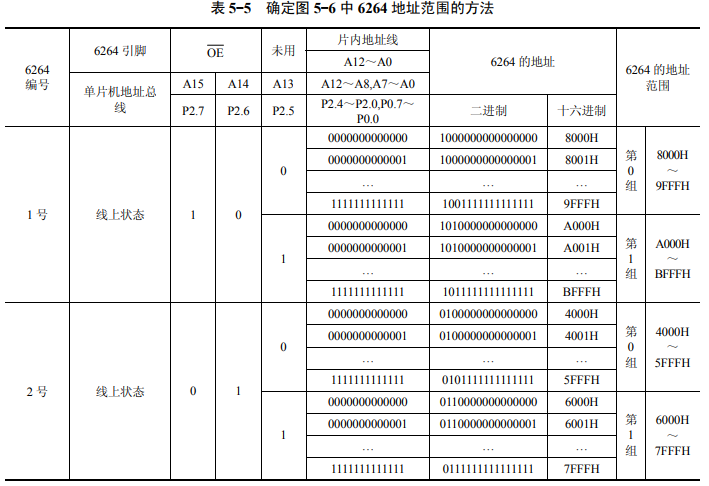

1)1號和2號6264的地址范圍見表5-5。需要注意的是，1號和2號6264的片選信號不能同時為0;未用到單片機地址信號P2.5引腳狀態(tài)不影響對兩片6264存儲器芯片的訪問，通常將其設置為高電平。

2)1號和2號6264芯片片內地址A12~A0為1111100000010B的存儲單元的指令訪問地址分別為1011111100000010B=0BF02H和0111111100000010B=7F02H，其中高3位地址分別對應于A15和A14，以及未用到的地址信號A13(此處設置為高電平1)。

程序如下：
