MCS-51單片機有4個并行I/O口P0、P1、P2和P3，共32個I/O口引腳，其中：P1口

功能單一，僅作為基本的輸入輸出接口使用;P0口和P2口除了作基本輸入輸出接口外，還在單片機擴展外部數據存儲器、程序存儲器和I/O接口時用作地址和數據總線;P3口除了作基本輸入、輸出接口外，還具有第二功能。因此，通常情況下，留給用戶使用的只有P1口的8個引腳，但這往往是不夠的。

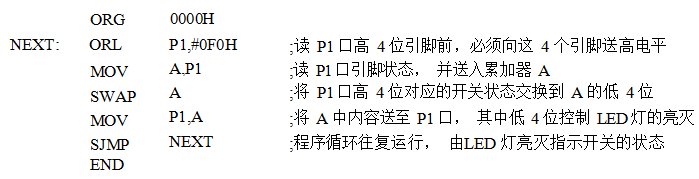

比如，在圖5-15中，單片機的P1口的P1.0~P1.3引腳作為輸入接口與4個LED燈相連，而P1.4~P1.7引腳作為輸入接口與4個開關相連;通過下面的程序，可以由LED燈的亮滅，來反映開關閉合的狀態。顯然，當開關和LED燈的數目大于4時，P1口的引腳個數無法滿足要求，此時就需要單片機擴展外部的I/O接口。

圖5-15單片機并口應用電路

簡單并行I/O接口的擴展

在實際系統中，74系列的TTL或CMOS芯片是常用的I/O接口芯片。圖5-16是由74LS273和74LS244構成的簡單I/O接口擴展電路原理圖，其中：74LS273芯片(帶有鎖存功能的鎖存器)為輸出接口，74LS244芯片(帶有三態緩沖功能的緩沖器)為輸入接口。

在圖5-16中，單片機的P0口是并行雙向I/O口，若通過P0向輸出接口74LS273寫數據，則可以控制LED燈LED0~LED7的亮滅;若通過P0口從輸入接口74LS244讀數據，則可獲得開關S7~S0的開閉狀態;若將從74LS244獲得的開關狀態送到74LS273的輸出端，則可利用LED燈的亮滅，反映開關的開閉狀態。

【例】簡單I/O擴展電路程序設計。要求：針對圖5-16所示簡單I/O接口電路，編寫匯編語言程序，由LED燈(LED7~LED0)的亮滅狀態反映開關(S7~S0)的開閉狀態，即若S0閉合，則LED0點亮，依此類推。

電路功能分析如下：

1)開關S7~S0被連接到74LS244的輸入引腳D7~D0。當開關斷開時，對應的74LS244輸入引腳為高電平1;反之，為低電平0。

2)74LS244的輸出引腳Q7~Q0與單片機的數據總線P0口相連。單片機可以讀取開關狀態的前提是，必須將74LS244輸入引腳D7~D0的狀態傳送至其輸出引腳Q7~Q0。而74LS244是三態緩沖器，當G為高電平時，74LS244處于高阻態，即其輸入引腳和輸出引腳在電氣上是隔離不通的;僅當G為低電平時，其輸入和輸出引腳才是電氣上連通的，即輸入引腳的狀態能反映在輸出引腳上。

圖5-16簡單I/O接口擴展電路

3)74LS273的輸出引腳Q7~Q0與LED燈相連，當74LS273的輸出引腳為低電平0時，對應的LED燈被點亮，反之亦然。

4)作為鎖存器，當74LS273的CLK引腳出現上升沿信號時，其輸入引腳的狀態將被鎖存到其輸出引腳，并保持不變，直到再次進行新的鎖存為止。

5)若由單片機控制LED燈的亮滅，則必須使單片機P0口輸出到74LS273輸入引腳的電平出現在74LS273的輸出引腳上，并且保持不變，直至P0口產生新的輸出為止。實現這一目的的方法是，利用74LS273的鎖存功能，在P0口輸出LED狀態的同時給74LS273的CLK引腳提供一個上升沿信號，用于觸發74LS273，將P0口的輸出鎖存，以控制LED燈的亮滅。

I/O接口操作指令分析如下：

1)MCS-51單片機通過MOVX指令訪問片外擴展的I/O接口。輸入指令“MOVX A,@DPTR”和“MOVX A,@Ri”，從I/O端口讀數據，并送入單片機內部的累加器A?！癕OVX@DPTR,A”和“MOVX@Ri,A”是輸出指令，可將單片機內部累加器A中的數據送至I/O端口。

2)分析圖5-12所示的MOVX指令讀總線周期可知，在讀操作時，MOVX指令會令單片機的RD引腳上出現低電平。若此時P2.7引腳(此時P2是高8位地址線)為低電平，則RD的低電平將通過或門，并使74LS244引腳G為低電平，從而使開關S7~S0的狀態出現

在74LS244的Q7~Q0引腳上和單片機的P0口引腳上。另外，當RD為低電平時，在總線時序的S3階段，P0口為數據線，P0口上的數據(即開關S7~S0的狀態)將在MOVX指令的作用下被送入單片機的累加器A。結合上述分析可知，使用MOVX指令讀取開關狀態時，必須使P2.7引腳(即地址線A15)為低電平。

3)由圖5-13所示MOVX指令寫總線周期可知，在執行MOVX寫指令時，單片機WR引腳上的電平會從高電平變成低電平(即下降沿)，再從低電平變回為高電平(即上升沿)。與讀操作類似，若此時P2.7引腳為低電平，則WR上的電平變化可以通過或門，并傳輸至74LS273的CLK引腳，而WR的上升沿信號可以觸發74LS273進行鎖存操作。特別需要注意的是，當WR出現上升沿時，P0恰好為數據總線，并且P0上出現的是累加器A中的數據，即MOVX指令要輸出的數據。因此，可以通過MOVX指令控制LED燈的亮滅。

4)由之前幾條分析可知，控制74LS244(輸入接口)和74LS273(輸出接口)分別完成讀取開關狀態和控制燈亮滅的前提是，執行指令MOVX時必須使74LS244和74LS273的地址的最高位A15(P2.7)為低電平0。另外，74LS244和74LS273地址的其他位A14~A0對讀寫無影響，可以為任意值。但是正如之前在外部存儲器擴展中所講的，對讀寫無影響的地址線通常被設置為高電平1。因此，在本例中，74LS244和74LS273的地址均被設置為7FFFH。特別需要注意的是，雖然74LS244和74LS273有相同的地址，但是讀、寫時序的差別使得它們的讀寫操作不會發生沖突。

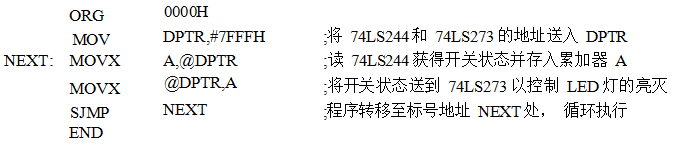

解：匯編語言程序如下：

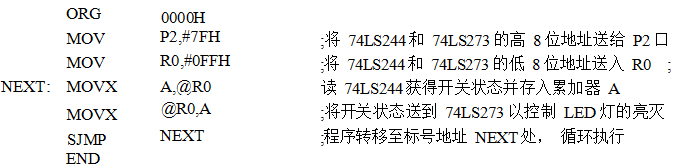

下面這段程序可實現與上面程序完全相同的功能，只是MOVX指令的操作數有差別：

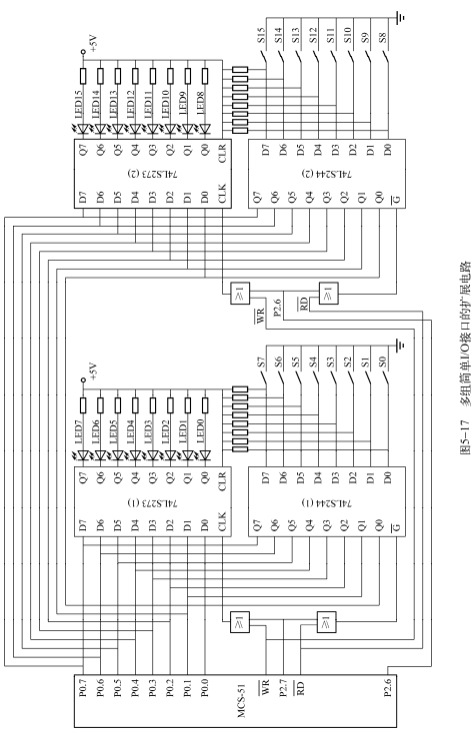

另外，通過正確設置高位地址線還可以擴展更多的輸入和輸出接口。例如：針對圖5-17所示電路，只要正確確定P2.7和P2.6的狀態，就可以分別選擇訪問74LS244(1)、

74LS273(1)、74LS244(2)和74LS273(2)，即：P2.7和P2.6是I/O端口的選擇線(或稱地址選擇線)，訪問74LS244(1)和74LS273(1)時，P2.7應為低電平0，P2.6應為高電平1;而訪問74LS244(2)和74LS273(2)時，P2.7應為高電平1，P2.6應為低電平0。
