單片機是一種數字器件，只能處理數字量，在工業生產和日常生活中，常用于電流、電壓、溫度、濕度和壓力等信號的監測或處理。而這些信號都是連續變化的模擬量，被單片機處理之前必須轉成數字量，而單片機處理后得到的數字量也要根據需要轉換為對應的模擬量。

模擬量到數字量的轉換被稱為模-數轉換，或簡稱A-D轉換(Analog to Digital Convertion)，實現A-D轉換的電路被稱為A-D轉換器，簡稱為ADC(Analog to Digital Converter)。類似地，數字量到模擬量的轉換被稱為數-模轉換，或簡稱D-A轉換(Digital to Analog Convertion)，實現D-A轉換的電路被稱為D-A轉換器，簡稱為DAC(Digital to Analog Converter)。

圖5-41為一個典型單片機應用系統的結構框圖，其中：①傳感器可將溫度、濕度和壓力等非電信號轉換成電信號;②信號調理環節對信號進行放大和濾波等處理;③功率放大環節將D-A轉換后的信號進行功率放大，以滿足執行機構對驅動能力的要求;④顯示器和鍵盤屬于人機交互環節，可向用戶反饋系統工作狀態信息或接收用戶的指令;⑤開關量控制的執行機構(如繼電器等)可以被單片機的數字量控制。

圖5-41單片機應用系統結構框圖

ADC0809是美國國家半導體公司生產的CMOS工藝8通道，8位逐次逼近式A/D模數轉換器。其內部有一個8通道多路開關，它可以根據地址碼鎖存譯碼后的信號，只選通8路模擬輸入信號中的一個進行A/D轉換。僅在單片機初學應用設計中較為常見。

ADC0809是一種8位的逐次逼近式A-D轉換器，其引腳和功能結構如圖5-52所示。

ADC0809是CMOS單片型逐次逼近式A/D轉換器，它由8路模擬開關、地址鎖存與譯碼器、比較器、8位開關樹型A/D轉換器、逐次逼近寄存器、邏輯控制和定時電路組成。

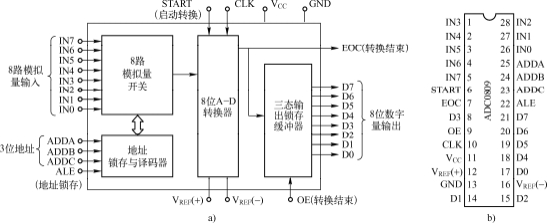

圖5-52 ADC0809的功能結構和引腳

a)功能結構圖b)引腳圖

1.ADC0809的功能結構

ADC0809內部由8路模擬量開關、8位A-D轉換器和三態輸出鎖存緩沖器組成(如圖5-52a所示)，可以將由IN7~IN0輸入的8路(通道)模擬量轉成數字量并由D7~D0引腳輸出。

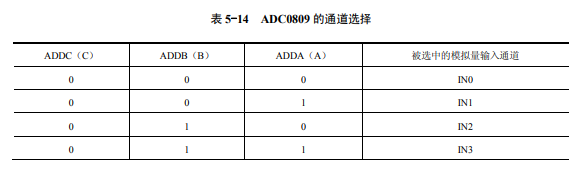

因?yàn)?路模擬量輸入共用一個8位A-D轉換器和一組數字量輸出引腳，所以必須利用8路模擬量開關進行模擬量通道選擇，以實現多通道的分時轉換。被選中的模擬輸入通道由3位地址信號ADDA、ADDB和ADDC的值確定，具體對應關系見表5-14。

2.ADC0809的引腳

ADC0809的28根引腳(見圖5-52b)根據功能可以分為模擬量輸入引腳、數字量輸出引腳、電源引腳和A-D轉換相關引腳。

(1)模擬量輸入引腳

8路模擬量信號輸入引腳IN7~IN0，輸入0~+5V的電壓信號。

(2)數字量輸出引腳

8位數字量輸出引腳D7~D0，擴展時與單片機的數據線相連，其中D7是最高位(MSB)，D0是最低位(LSB)。

(3)電源引腳

VCC是電源引腳，單電源供電，電壓為+5V。GND為接地引腳。

(4)A-D轉換相關引腳

1)地址引腳ADDC、ADDB和ADDA，用于模擬輸入通道的選擇，見表5-14。

2)ALE引腳，地址鎖存允許信號，高電平有效。該引腳出現上升沿時，引腳ADDC、ADDB和ADDA上的地址信號被鎖存和譯碼，以確定被轉換的輸入通道。

3)START引腳，啟動轉換脈沖。該引腳出現上升沿時，ADC0809內部的寄存器復位(清0);該引腳出現下降沿時，開始進行A-D轉換。另外，如果轉換過程中START引腳出現了新的啟動脈沖，則當前的轉換過程結束，并開始新的轉換。

4)EOC引腳，轉換結束信號。轉換過程中，該引腳為低電平，轉換結束后該引腳輸出高電平?？梢酝ㄟ^(guò)該引腳的狀態，判斷轉換是否結束;還可以利用轉換結束時該引腳出現的上升沿作中斷請求信號，通過中斷方式實現連續轉換。

5)CLK引腳，時鐘脈沖輸入。CLK引腳輸入時鐘脈沖的典型頻率為640kHz，其允許頻率范圍為10~1280kHz。

6)VREF(+)和VREF(?)引腳，為參考電壓輸入引腳，VREF(+)接+5V，VREF(?)接地。
