SPI(Serial Peripheral Interface)總線是Motorola公司推出的一種同步串行通信總線。利用SPI總線，單片機可以與外設之間進行8位數據的同步發送和接收。目前采用SPI總線的芯片較多，如Motorala公司的M68HC08單片機、TI公司的A-D轉換器TLC2543和D-A轉換器TLC5615，以及AD公司的溫度傳感器AD7816等。SPI 是由摩托羅拉(Motorola)公司開發的全雙工同步串行總線，是微處理控制單元(MCU)和外圍設備之間進行通信的同步串行端口。主要應用在EEPROM、Flash、實時時鐘(RTC)、數模轉換器(ADC)、網絡控制器、MCU、數字信號處理器(DSP)以及數字信號解碼器之間。SPI 系統可直接與各個廠家生產的多種標準外圍器件直接接口，一般使用4 條線:串行時鐘線SCK、主機輸入/從機輸出數據線MISO、主機輸出/從機輸入數據線MOSI 和低電平有效的從機選擇線SSEL。

在討論SPI 數據傳輸時,必須明確以下兩位的特點及功能:

(1) CPOL: 時鐘極性控制位。該位決定了SPI總線空閑時SCK 時鐘線的電平狀態。

CPL=0,當SPI總線空閑時,SCK 時鐘線為低電平。

CPL=1,當SPI總線空閑時,SCK 時鐘線為高電平。

(2) CPHA: 時鐘相位控制位。該位決定了SPI總線上數據的采樣位置。

CPHA=0,SPI總線在時鐘線的第1個跳變沿處采樣數據。

CPHA= 1,SPI總線在時鐘線的第2個跳變沿處采樣數據

SPI總線的引腳功能和時序

串行外設接口(SPI)是微控制器(MCU)和外圍IC(如傳感器、ADC、DAC、移位寄存器、SRAM等)之間使用較廣泛的接口之一。SPI是一種同步、全雙工、主從式接口。來自主機或者從機的數據在時鐘上升沿或下降沿同步。主機和從機可以同時傳輸數據。SPI接口可以是三線式或者4線式。

1.SPI總線的引腳功能

圖6-1為SPI總線接口擴展示意圖，其中4根信號線將主機與從機(或從器件)連接在一起，這4根線的作用如下：

圖6-1 SPI總線接口擴展示意圖

1)MISO(Master Input/Slave Output，主入從出)是主機與從機之間的數據線，是主機的數據輸入線，是從機的數據輸出線。

2)MOSI(Master Output/Slave Input，主出從入)是主機與從機之間的數據線，是主機的數據輸出線，是從機的數據輸入線。

3)SCK(串行時鐘)是主機時鐘信號輸出線是從機(或從器件)的時鐘信號輸入線。時鐘信號可以控制數據傳輸?shù)乃俣取?

4)SS(Slave Select)是從機的片選信號。

在SPI總線通信中，只有一個主機，可以有多個從機。從機可以是單片機(如8051單片機)，也可以是SPI總線接口器件，如A-D轉換器TL2543等。因為所有從機(或從器件)的MOSI、MISO和SCK分別連接在一起，所以通信時主機必須通過片選信號選擇一個或多個從機(或從器件)進行通信。

2.SPI總線的時序

SPI器件可以在SCK的上升沿或下降沿收發數據，數據可以按照“先高位后低位”或“先低位后高位”的順序傳輸。

若假設主機在SCK的上升沿按“先高位后低位”的順序接收數據，則由圖6-2可知：

1)SS引腳出現低電平后，從機被選中;同時從機將數據的D7位(即最高位)送到MISO引腳。

2)在SS變成低電平之后的每個SCK下降沿，從機將1位數據送到MISO引腳。

3)在每個SCK的上升沿，主機采集MISO引腳上的數據，完成讀(接收)數據的操作。

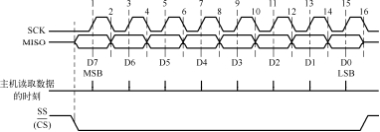

圖6-2 SPI總線時序圖

MCS-51單片機本身不帶SPI總線接口，在擴展SPI總線接口芯片時，可以用其并行I/O引腳模擬產生SPI總線的信號及時序。例如，在圖6-3中，分別以8051單片機的P1.0、P1.1、P1.2和P1.3模擬SPI總線的MISO、MOSI、SCK和CS引腳。

圖6-3 8051單片機引腳模擬SPI總線
