KeilμVision4是Keil軟件公司為8051系列微控制器及其兼容產品設計的集成式軟件開發環境。μVision4集成了C51編譯器和A51匯編器，其界面類似于Microsoft VS，支持C語言和匯編語言程序的編寫和調試，功能強大。

一、啟動μVision4軟件

μVision4軟件安裝后將在桌面上生成一個μVision4的快捷方式圖標，如圖7-1a所示，鼠標雙擊該圖標后，將出現圖7-1b所示的μVision4軟件啟動畫面，啟動畫面消失后，出現如圖7-1c所示的軟件主界面。

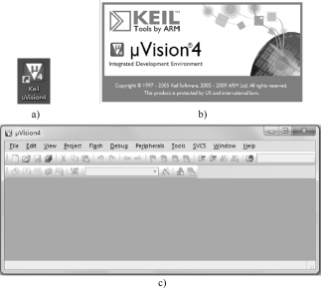

圖7-1μVision4軟件啟動相關信息

a)快捷方式圖標b)啟動畫面c)軟件主界面

2.生成工程文件

首先，在軟件主界面用鼠標單擊子菜單“Project”→“NewμVision Project…”，如圖7-2a所示。然后，在彈出對話框(見圖7-2b)的“文件名(N)”框中輸入工程名，此圖中工程名設置為“Test_CreatProject”。工程的“保存類型(T)”默認為“*.uvproj”，且不可更改。

3.選擇控制器類型

生成工程文件后將彈出圖7-2c所示的選擇CPU對話框，其中“Data base”框中顯示所有μVision4軟件支持的微控制器的供應商，用鼠標左鍵單擊對應供應商名稱左邊的加號將出現該生產商的微控制器列表，進一步用鼠標左鍵單擊相應的條目即可選中目標微控制器，同時右側的“Description”框中顯示所選微控制器的基本信息。單擊“選擇CPU”對話框左下方的“OK”按鈕確認選擇后將彈出圖7-2d所示對話框，以確認是否加入標準8051啟動代碼，如果進行匯編語言程序設計，則應選擇“否(N)”;如果進行C語言編程，則除非用到一些增強功能，也應該選擇“否(N)”。

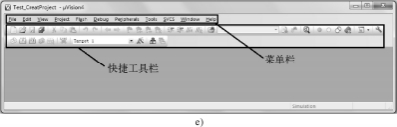

完成控制器選擇后，將生成一個空的工程項目，其界面如圖7-2e所示。使用者可以通過單擊工程界面中的菜單欄和快捷工具欄，打開相應的對話框(如“文件編輯”對話框和“輸出”對話框)或完成相應的設計任務(如源文件的編譯和調試等)。

圖7-2生成工程文件

a)建立工程的菜單b)工程文件保存對話框c)選擇CPU對話框d)是否加入標準8051啟動代碼選擇對話框e)空的工程項目界面

二、生成源程序文件

建立空的工程項目后，需將源程序加入到工程中進行編譯鏈接，以生成程序的目標文件。目標文件下載到單片機的程序存儲器后，單片機才能運行該程序。下面簡要介紹生成源程序文件的方法。

1.新建源程序文件

鼠標單擊“File”→“New”子菜單，生成一個名為“Text1”的文檔編輯窗口，在窗口中寫入源程序，窗口名稱變?yōu)椤癟ext1*”，如圖7-3a所示。之后，單擊“File”→“Save”菜單，將出現文件保存對話框(見圖7-3b)，用以選擇文件保存路徑和文件名稱。匯編語言程序文件和C語言程序文件的擴展名分別為“.asm”和“.C”。文件保存后的源程序編輯窗口如圖7-3c所示。

圖7-3生成和保存源程序文件

a)文檔編輯窗口b)文檔保存對話框c)保存后的源程序編輯窗口

2.將源程序加入到工程中

源程序添加到工程中才能被編譯和調試。首先，在界面左側的“Project”窗口中，鼠標單擊“Target1”左側的加號，之后會展開“Source Group1”項，鼠標右鍵單擊該項后將彈出快捷菜單。之后，鼠標左鍵單擊該菜單中的“Add Files to Group‘Source Group1’…”，如圖7-4a所示，并在彈出的“Add Files to Group‘Source Group 1’”對話框中選擇要添加的源程序文件，如圖7-4b所示。添加文件時，需要注意“文件類型”選項，若添加C語言程序，應選擇“C Source file(*.c)”;若添加匯編語言程序文件，應選擇“All Files(*.*)”。

a)b)圖7-4加入源程序文件到工程中

a)“Project”窗口的右鍵快捷菜單b)加入文件對話框
