KeilμVision4是Keil軟件公司為8051系列微控制器及其兼容產品設計的集成式軟件開發環境。μVision4集成了C51編譯器和A51匯編器，其界面類似于Microsoft VS，支持C語言和匯編語言程序的編寫和調試，功能強大。

2009年2月發布Keil uVision4，Keil uVision4引入靈活的窗口管理系統，使開發人員能夠使用多臺監視器，并提供了視覺上的表面對窗口位置的完全控制的任何地方。新的用戶界面可以更好地利用屏幕空間和更有效地組織多個窗口，提供一個整潔，高效的環境來開發應用程序。新版本支持更多最新的ARM芯片，還添加了一些其他新功能。2011年3月ARM公司發布最新集成開發環境RealView MDK開發工具中集成了最新版本的Keil uVision4，其編譯器、調試工具實現與ARM器件的最完美匹配。

可以通過“Options for Target”界面完成工程的基本設置。打開該界面的方法有兩種，一種是鼠標左鍵單擊主界面上的“Target Options”快捷菜單(見圖7-5a);另一個是單擊“Project”→“Options for Target‘Target 1’…”菜單(見圖7-5b)。在圖7-5c所示的“Options for Target”界面中有多個選項卡可用于工程設置。下面介紹幾個常用選項卡的用法。

(1)“Target”選項卡

圖7-5c為“Target”選項卡，其中：Xtal(MHz)為單片機系統模擬仿真時所采用的晶振頻率;Memory Model用于設置C51編譯器的存儲器模式(Small、Compact和Large)，通常設置為“Small”;Code Rom Size用來指定程序存儲器的大小(Small、Compact和Large)，影響JMP和CALL指令的運行，選擇“Large”即可;其他項采用默認設置即可。

圖7-5工程設置界面

a)“Target Options”快捷菜單b)“Options for Target”菜單c)“Options for Target”界面

(2)“Device”選項卡

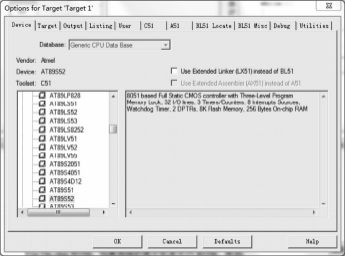

“Device”選項卡如圖7-6所示，該選項卡與圖7-2c幾乎一致，其功能已經在7.1節介紹過，此處不再贅述。

圖7-6“Device”選項卡

(3)“Output”選項卡

“Output”選項卡(見圖7-7)用于設置目標文件的存放位置等信息?！癗ame of Executable”文本框用于設定目標文件的文件名，默認為當前工程的名稱。鼠標左鍵單擊“Select Folder for Objects…”按鈕后，可以在彈出的文件夾瀏覽對話框(見圖7-8)中設置目標文件的存放路徑。在“Output”選項卡中，單選框“Create Executable”和“Create Library”只能二選一?！癈reate Executable”下面有三個選項，其中：“Debug Information”和“Browse information”分別代表生成調試信息和生成瀏覽信息;“Create Hex File”表示編譯、鏈接后將生成HEX文件，該文件為程序的目標文件，目標文件下載到單片機的程序存儲器后單片機才能工作。μVision4采用BL51鏈接定位器，生成的HEX文件為HEX-80格

式。如果需要進行程序調試或?qū)⒛繕顺绦蛳螺d到單片機中，則必須選中“Create Hex File”項?！癈reate Batch File”為生成批處理文件選項，可以不選。

圖7-7“Output”選項卡圖7-8目標文件路徑選擇窗口

(4)“Listing”選項卡

“Listing”選項卡如圖7-9所示，用于設置列表文件的存放路徑和所包含的信息。列表文件的擴展名是“*.lst”。鼠標左鍵單擊“Select Folder for Listings…”按鈕后，可在彈出的文件夾瀏覽框中設置列表文件的存放路徑。

圖7-9“Listing”選項卡

(5)“Debug”選項卡

“Debug”選項卡(見圖7-10)用于設置程序調試方式，包括兩種：一種是“Use Simulator”方式，用μVision4軟件來模擬單片機的硬件;另一種是“Use”方式，通過“Use”右側的下拉列表來選擇某種硬件仿真器進行單片機仿真，如圖7-11所示。選擇硬件仿真器后，再單擊“Settings”按鈕將彈出硬件仿真器的設置界面。不同硬件仿真器的設置界面不同，圖7-12為“Proteus VSM Simulator”仿真器的設置界面。

圖7-10“Debug”選項卡

圖7-11硬件單片機仿真器選擇界面

圖7-12“Proteus VSM Simulator”仿真器設置界面

新特征

最新的Keil uVision4 IDE，旨在提高開發人員的生產力，實現更快，更有效的程序開發。

uVision4引入了靈活的窗口管理系統，能夠拖放到視圖內的任何地方，包括支持多顯示器窗口。

uVision4在μVision3 IDE的基礎上，增加了更多大眾化的功能。

·多顯示器和靈活的窗口管理系統

·系統瀏覽器窗口的顯示設備外設寄存器信息

·調試還原視圖創建并保存多個調試窗口布局

·多項目工作區簡化與眾多的項目
