KeilμVision4是Keil軟件公司為8051系列微控制器及其兼容產品設計的集成式軟件開發環境。μVision4集成了C51編譯器和A51匯編器，其界面類似于Microsoft VS，支持C語言和匯編語言程序的編寫和調試，功能強大。

2009年2月發布Keil uVision4，Keil uVision4引入靈活的窗口管理系統，使開發人員能夠使用多臺監視器，并提供了視覺上的表面對窗口位置的完全控制的任何地方。新的用戶界面可以更好地利用屏幕空間和更有效地組織多個窗口，提供一個整潔，高效的環境來開發應用程序。新版本支持更多最新的ARM芯片，還添加了一些其他新功能。2011年3月ARM公司發布最新集成開發環境RealView MDK開發工具中集成了最新版本的Keil uVision4，其編譯器、調試工具實現與ARM器件的最完美匹配。

將源程序加入工程后，必須生成可執行的目標文件，并將其下載到單片機的程序存儲器中，該程序才能執行。而在這之前，必須保證程序沒有基本的語法錯誤，如指令格式錯誤和變量重復定義等。在μVision4中，可以通過“編譯(Translate)”查找程序中的語法錯誤，通過“生成目標文件(Build)”功能或“重建目標文件(Rebuild)”功能將沒有語法錯誤的源程序轉換為“HEX”格式的目標文件。需要特別強調的是，若沒有編譯錯誤的程序不能產

生預期的運行結果，則意味著程序中存在邏輯錯誤，此時可以利用μVision4的調試“Debug”功能查找和修正錯誤。

程序的編譯和鏈接

1.程序的編譯

可以通過鼠標左鍵單擊快捷菜單中的“Translate”(見圖7-13a)或“Project”→“Translate”子菜單(見圖7-13d)進行源程序編譯。若程序沒有語法錯誤，則“Build Output”窗口的輸出信息為：“test.c–0 Error(s),0 Warning(s)”，表示“test.c”文件中有0個警告(Warning)和0個錯誤(Error)，如圖7-14a所示。若程序中存在基本語法錯誤，軟件會在“Build Output”窗口輸出錯誤提示信息。如圖7-14b所示，“test.c–1 Error(s),0Warning(s)”表示“test.c”文件中有0個警告(Warning)和1個錯誤(Error);錯誤提示信息“TEST.C(13):error C202:'j':undefined identifier”表示錯誤出現在“TEST.C”文件的第13行(若用鼠標單擊錯誤提示信息，則在源程序窗口中對應行的行首會出現綠色箭頭)，“error C202”表示錯誤編號為C202，而C202號錯誤為“Undefined Identifier”，提示信息“‘j’：undefined identifier”表示變量j沒有定義。由圖7-14b所示源程序可以看出，出現這個錯誤的原因是，文件第10行的變量j定義語句前加上了注釋符號“//”，成為注釋信息;去掉注釋符號“//”后再次編譯，錯誤提示將消失。

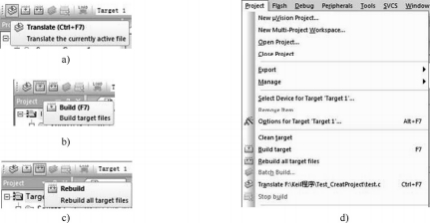

圖7-13程序編譯鏈接的相關菜單

a)“Translate”編譯快捷菜單b)“Build”鏈接快捷菜單

c)“Rebuild”重新編譯鏈接快菜單d)“Project”菜單

需要注意，“Error(s)”錯誤將導致無法生成目標代碼，“Warning(s)”警告是程序中不嚴重的小問題，不影響目標文件的生成。但是最好消除所有的警告，因為警告類的小問題可能會導致潛在的、不易發現的嚴重問題。另外，編譯不能產生目標文件，若要生成目標文件，還需在編譯的基礎上進行鏈接操作。

圖7-14編譯鏈接相關菜單和界面

a)編譯無錯誤的提示信息b)編譯錯誤提示信息

2.程序的鏈接

單擊“Build”快捷圖標(見圖7-13b)或“Project”→“Build”子菜單(見圖7-13d)，可以完成對源程序的編譯和鏈接，并生成目標文件。單擊“Rebuild”快捷圖標(見圖7-13c)或“Project”→“Rebuild”子菜單(見圖7-13d)也可以完成編譯鏈接操作?！癇uild”與“Rebuild”的區別是，“Build”僅編譯鏈接新的源程序文件或源程序文件中被修改的部分，而“Rebuild”將重新編譯鏈接源程序文件。
