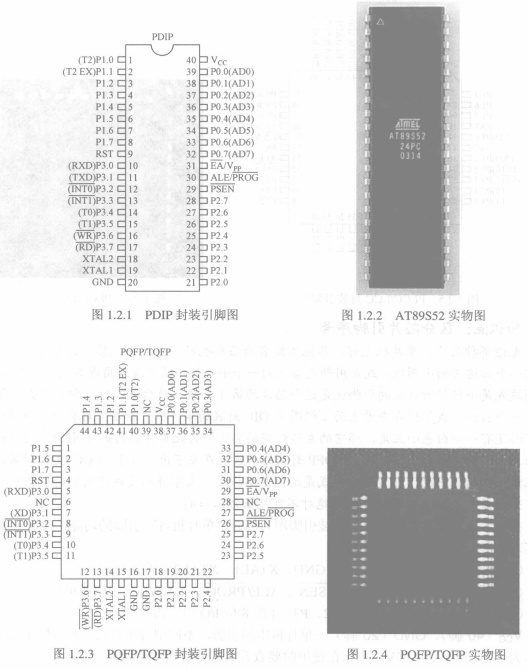

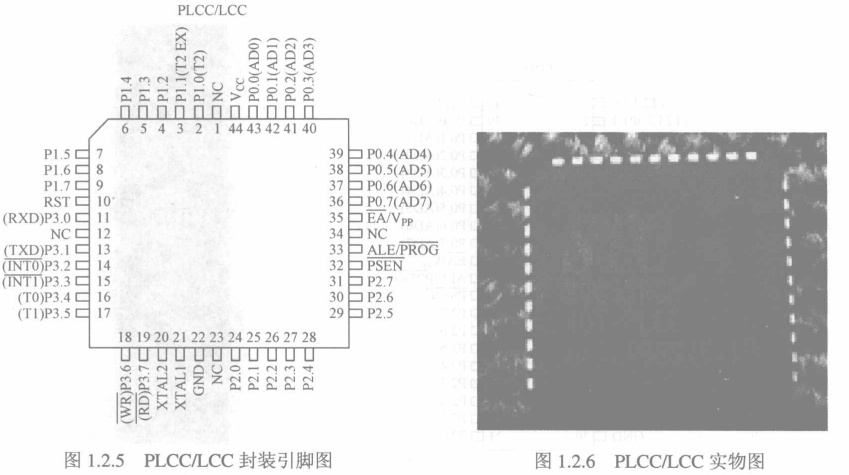

圖1.2.1至圖1.2.6三組圖是51單片機芯片不同封裝的引腳圖和實物圖，其中標有NC的是不連接(No Connect)的意思。當大家首次看見這些引腳時，一定會有又多又亂的感覺，而且難以記憶。千萬不要著急，對于初學者來說，單純地記憶引腳標號沒有任何意義，最好的方法就是邊學邊記。

在講解各個引腳含義之前，我們首先應該學會如何在實物上區分引腳序號，基于8051內核的單片機，若引腳數相同，或是封裝相同，它們的引腳功能是相通的，其中用的較多的是40腳DIP封裝的51單片機，也有20，28，32，44等不同引腳數的51單片機，這些大家也要了解，不能只見了40腳的芯片才認為它是51單片機。

知識點：區分芯片引腳序號

無論哪種芯片，單片機也好，其他不知名的芯片也好，當我們觀察它的表面時，大都會找到一個凹進去的小圓坑，或是用顏色標識的一個小標記(圓點或三角或其他小圖形)，這個小圓坑或是小標記所對應的引腳就是這個芯片的第1引腳，然后逆時針方向數下去，即1到最后一個引腳。我們現在查看上面三組圖中DIP封裝的單片機，在左上角有一個小圓坑，并且下面還有一個白色小三角，那它的左邊對應的引腳即為此單片機的第1引腳，逆時針數依次為2,3,…，40o對于PQFP/TQFP封裝的小圓坑在左下角，對于PLCC/LCC封裝的小圓坑在最上面的正中間，在實際焊接或是繪制電路板時，大家務必要注意它們的引腳標號，否則，若焊接錯誤，那完成的作品是絕對不可能正常工作的,

接下來我們以圖1.2.1 PDIP封裝引腳圖為例介紹單片機各個引腳的功能，40個引腳我們按其功能類別將它們分成三類：

①電源和時鐘引腳。如Vcc、GND、XTAL1、XTAL2(需掌握)。

②編程控制引腳。如RST、PSEN、ALE/PROG、EA/VPP(了解即可)。

③I/O口引腳。如P0、Pl、P2、P3,4組8位I/O口(需掌握)。

Vcc(40腳)、GND(20腳)一單片機電源引腳，不同型號單片機接入對應電壓電源,常壓為+5V,低壓為+3.3V,大家在使用時要查看其芯片對應文檔。

XTAL1(19腳)、XTAL2(18腳)一外接時鐘引腳。XTAL1為片內振蕩電路的輸入端,XTAL2為片內振蕩電路的輸出端。8051的時鐘有兩種方式，一種是片內時鐘振蕩方式，需在這兩個腳外接石英晶體和振蕩電容，振蕩電容的值一般取10p?30p;另一種是外部時鐘方式,即將XTAL1接地，外部時鐘信號從XTAL2腳輸入。

RST(9腳)一單片機的復位引腳。當輸入連續兩個機器周期以上高電平時為有效，用來完成單片機的復位初始化操作，復位后程序計數器PC=0000H,即復位后將從程序存儲器的0000H單元讀取第一條指令碼,通俗地講，就是單片機從頭開始執行程序。

PSEN(29腳)一全稱是程序存儲器允許輸出控制端。在讀外部程序存儲器時PSEN低電平有效，以實現外部程序存儲器單元的讀操作，由于現在我們使用的單片機內部已經有足夠大的ROM,所以幾乎沒有人再去擴展外部ROM,因此這個引腳大家只需了解即可。

①內部ROM讀取時，PSEN不動作。

②外部ROM讀取時，在每個機器周期會動作兩次。

③外部RAM讀取時，兩個際麗脈沖被跳過不會輸出。

④外接ROM時，與ROM的OE腳相接。

ALE/PROG(30腳)一在單片機擴展外部RAM時，ALE用于控制把P0口的輸岀低8位地址送鎖存器鎖存起來，以實現低位地址和數據的隔離。ALE有可能是高電平也有可能是低電平，當ALE是高電平時，允許地址鎖存信號，當訪問外部存儲器時，ALE信號負跳變(即由正變負)將P0口上低8位地址信號送入鎖存器;當ALE是低電平時，P0口上的內容和鎖存器輸出一致。關于鎖存器的內容，我們后面會有詳細介紹。在沒有訪問外部存儲器期間,ALE以1/6振蕩周期頻率輸岀(即6分頻)，當訪問外部存儲器時，以1/12振蕩周期輸出(12分頻)。從這里可以看到，當系統沒有進行擴展時，ALE會以1/6振蕩周期的固定頻率輸岀,因此可以作為外部時鐘，或作為外部定時脈沖使用。PROG為編程脈沖的輸入端，單片機的內部有程序存儲器(ROM),它的作用是用來存放用戶需要執行的程序，那么我們怎樣才能將寫好的程序存入這個ROM中呢?實際上，我們是通過編程脈沖輸入才寫進去的，這個脈沖的輸入端口就是麗C?，F(xiàn)在有很多單片機都已經不需要編程脈沖引腳往內部寫程序了，比如我們用的STC單片機，它可以直接通過串口往里面寫程序，只需要三條線與計算機相連即可。而且現在的單片機內部都已經帶有豐富的RAM,所以也不需要再擴展RAM了，因此ALE/麗否這個引腳的用處已經不太大。

EA/VPp(31腳)一京接高電平時，單片機讀取內部程序存儲器。當擴展有外部ROM時,當讀取完內部ROM后自動讀取外部ROMo EA接低電平時,單片機直接讀取外部(ROM)。8031單片機內部是沒有ROM的，所以在使用8031單片機時，這個引腳是一直接低電平的。8751單片機燒寫內部EPROM時，利用此引腳輸入21V的燒寫電壓。因?yàn)楝F(xiàn)在我們用的單片機都有內部ROM,所以在設計電路時此引腳始終接高電平。

I/O口引腳一P0口、P1口、P2口和P3口。

P0口(39腳?32腳)一雙向8位三態I/O口，每個口可獨立控制。51單片機P0口內部沒有上拉電阻，為高阻狀態，所以不能正常地輸出高/低電平，因此該組I/O口在使用時務必要外接上拉電阻，一般我們選擇接入10KΩ的上拉電阻。

P1口(1腳~8腳)一準雙向8位I/O口，每個口可獨立控制，內帶上拉電阻，這種口輸出沒有高阻狀態，輸入也不能鎖存，故不是真正的雙向I/O口。之所以稱它為“準雙向”是因?yàn)樵摽谠谧鳛檩斎胧褂们?，要先向該口進行寫1操作，然后單片機內部才可正確讀出外部信號，也就是要使其先有個“準”備的過程，所以才稱為準雙向口。對52單片機PLO引腳的第二功能為T2定時器/計數器的外部輸入，P1.1引腳的第二功能為T2EX捕捉、重裝觸發，即T2的外部控制端。

P2口(21腳?28腳)一準雙向8位I/O口，每個口可獨立控制，內帶上拉電阻，與P1口相似。

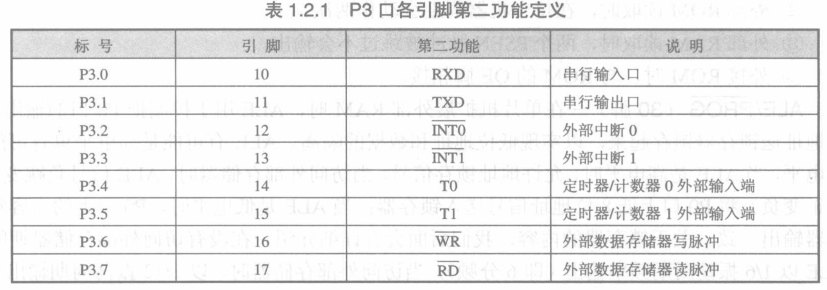

P3口(10腳?17腳)一準雙向8位I/O口，每個口可獨立控制，內帶上拉電阻。作為第一功能使用時就當做普通I/O口，與P1口相似。作為第二功能使用時，各引腳的定義如表1.2.1所示。值得強調的是，P3口的每一個引腳均可獨立定義為第一功能的輸入/輸出或第二功能。
