傳統軟件仿真工具已經無法滿足工程師對仿真時間效益的需求，必須借助硬件仿真加速技術特有的高速、高可見性與準確性等優勢，來提升驗證效率，排除設計缺陷與漏洞，滿足產品開發時間要求，并有效控制SoC開發成本，讓芯片公司在設計驗證復雜度指數型上升的背景下，仍能得心應手地應對巨型SoC開發任務。

半導體工藝向極限演進，使得芯片開發對失敗容忍度越來越低。早年間，一款芯片從A版搞到G版才開賣也不少見，但是現在，如果在先進工藝上一版搞不定，大概率就要被市場吊打——小米手機芯片沉寂據傳就是因為頻繁改版但不能量產導致。先進工藝動輒集成十幾億門電路，復雜SoC（系統芯片）包含成百上千個功能模塊，讓這么復雜的系統正常工作需要驗證的項目越來越多，驗證時需要覆蓋的應用場景越來越多樣，即便芯片設計公司不斷增加驗證工程師比例，驗證工作復雜度還是持續上升。當前，大型SoC項目數字工程師設計與驗證比例通常為1：2，甚至1：3，即需要兩倍或三倍于設計人員的人力投入到驗證開發工作中。

但單純堆人力并不能完全應對先進工藝SoC開發復雜度指數型上升的難題，畢竟芯片驗證除錯不像軟件上線調錯極其便捷，所改即所得，芯片流片周期無法靠堆人力來縮減，所以對消費市場的芯片公司而言，大型SoC最多只有一次改版機會。所以，驗證工程師需要更快速、完備、易調試的仿真與驗證工具，尤其在開發“左移”（即不等芯片回來提早開始功能驗證與軟件開發）理念下，EDA軟硬件仿真驗證工具的重要性日益增加。

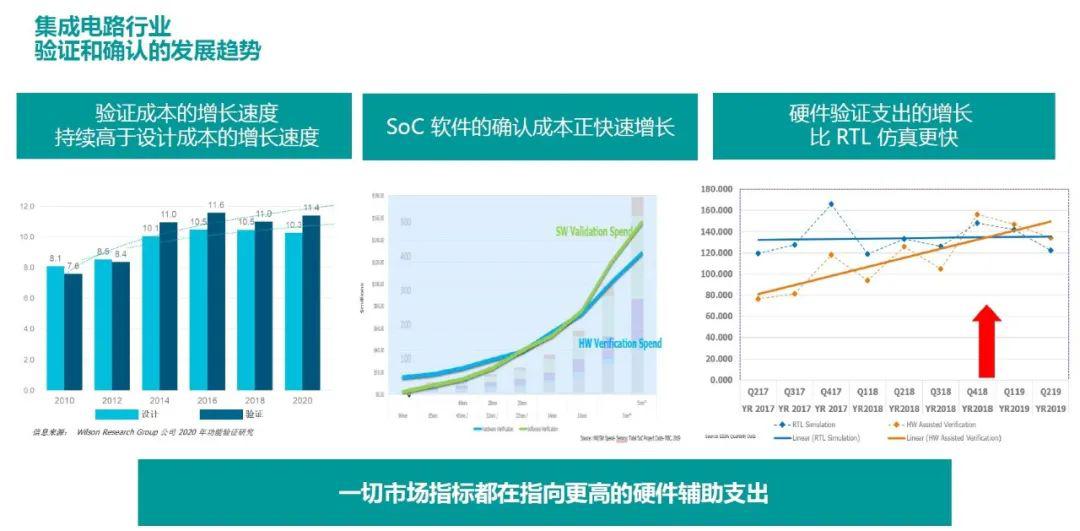

尤其是硬件加速仿真工具，根據ESD聯盟的數據顯示，2018年之前，全球軟件仿真（主要是基于硬件描述語言的RTL仿真工具）的銷售額一直超過硬件仿真工具，2018年趨勢發生逆轉，硬件仿真工具第一次超越軟件仿真工具，并在次年拉大差距。用Siemens EDA全球副總裁兼中國區總經理凌琳的話來解釋就是，傳統軟件仿真工具已經無法滿足工程師對仿真時間效益的需求，必須借助硬件仿真加速技術特有的高速、高可見性與準確性等優勢，來提升驗證效率，排除設計缺陷與漏洞，滿足產品開發時間要求，并有效控制SoC開發成本，讓芯片公司在設計驗證復雜度指數型上升的背景下，仍能得心應手地應對巨型SoC開發任務。

更名Siemens EDA

2021年1月1日，被西門子收購的Mentor EDA正式更名為Siemens EDA。在回答探索科技（techsugar）提問時，凌琳表示，更名意味著一個新開始，原Mentor的產品線也將更緊密地融入到西門子平臺中。凌琳認為，當前電子產品開發日益復雜，有更多跨領域仿真需求，除了電子、電磁場仿真，很多產品還需要熱分析、機械仿真甚至流體力學分析，Siemens EDA原本就在系統設計方面有很強的優勢，借助西門子平臺其他的方案進行聯合仿真，將更能發揮協同效應?！白鳛閿?shù)字化工業軟件龍頭公司，西門子‘武器庫’很豐富，在跨領域協同仿真方面，Siemens EDA會給客戶帶來不一樣的創新和驗證方法?！?

凌琳還表示，更名絕不意味著EDA道路終止。事實上，再過去四年時間里，西門子收購了很多公司，并入Siemens EDA部門，例如面向汽車電子的Austemper和COMSA、面向機器學習和變化性可感知的Solido、5G端到端測試設備廠商Sarokal、布局布線工具Avatar，以及芯片生命周期管理工具UltraSoC?！八晕覀冋麄€EDA “武器庫”和產品線的道路并沒有終止，一直在擴充?！?

Siemens EDA亞太區技術總監李立基也做了補充。他表示，隨著單片集成度增速放緩，立體封裝技術越來越被芯片公司所重視。在3D封裝上，Siemens EDA和西門子其他部門的協作機會很多，除了機械分析與熱分析，西門子不同部門的軟件可以在后臺打通，實現分析結果與數據庫共享，從而更好地進行系統級分析。另一個例子是數字孿生（Digital Twins）協同仿真，以汽車自動駕駛開發為例，西門子可以利用Siemens EDA的PAVE 360來搭建數字孿生模型，在自動駕駛芯片和整車尚未生產時，就搭載出完全虛擬的環境，來進行自動駕駛軟件開發。

全新Veloce硬件輔助驗證系統

在更名之后的第一場媒體會上，Siemens EDA更新了硬件驗證仿真加速平臺Veloce。據凌琳介紹，早在1998年，Mentor公司就推出了硬件加速仿真產品，2002年收購Ikos公司之后，開始提供Veloce系列產品，經過多年技術演進之后，Veloce已經成為芯片功能與性能驗證主流工具平臺之一。

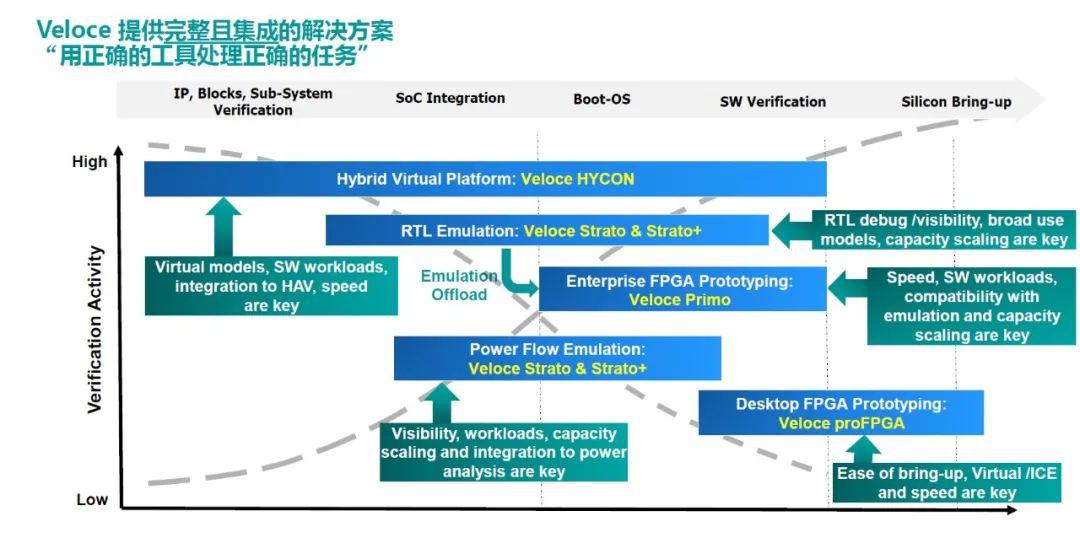

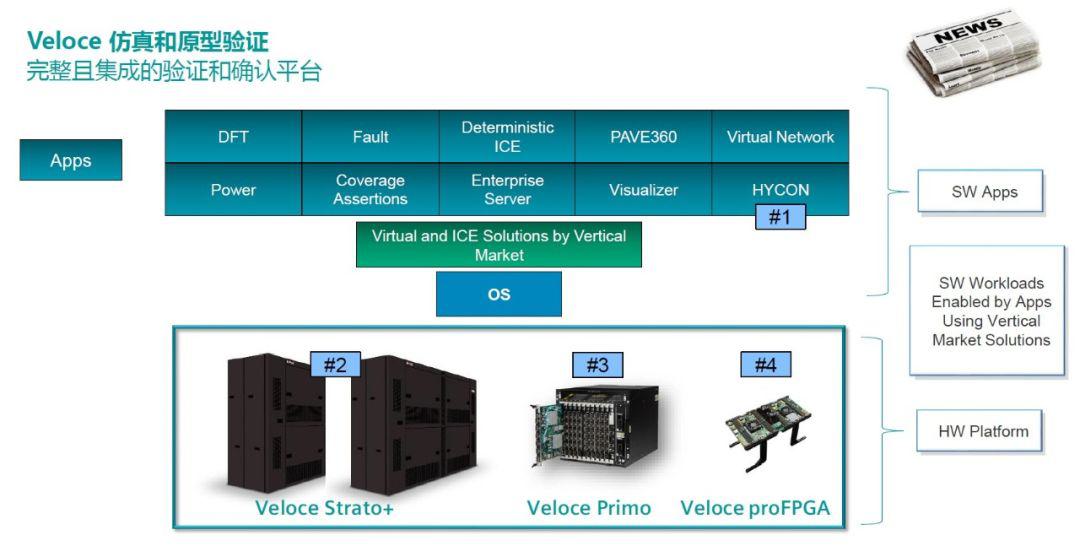

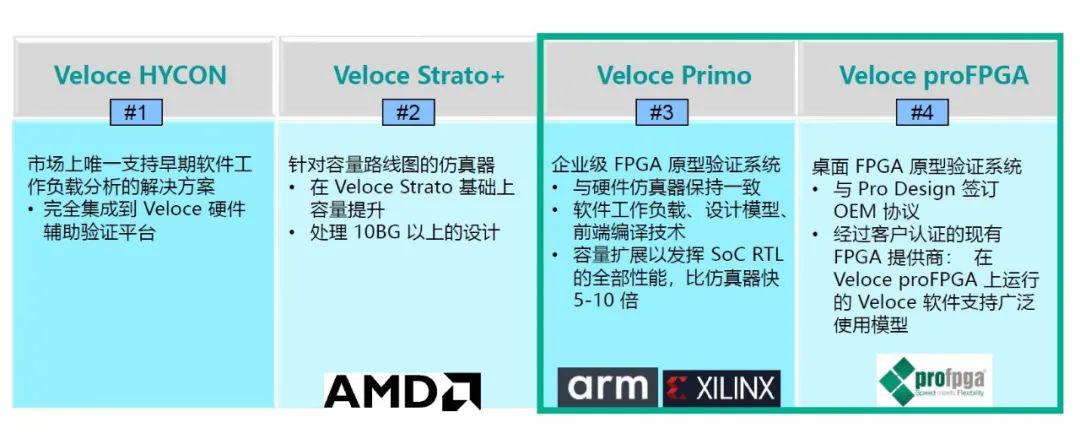

更新的Veloce平臺包括四大工具，即軟件驅動虛擬驗證平臺Veloce HYCON、基于Siemens EDA定制芯片的硬件仿真器Veloce Strato+，以及基于FPGA的企業級原型驗證系統Veloce Primo和桌面原型驗證系統Veloce proFPGA。

據李立基介紹，Veloce HYCON是一個可配置虛擬平臺，支持基于軟件的芯片設計方法，讓硬件開發不再依賴于軟件，工程師可以利用已有硬件及軟件平臺混合配置，提早進行軟件開發及驗證工作，從而實現“左移”開發。HYCON是混合配置（Hybrid Configurable）的意思，即軟硬件混合仿真。

硬件仿真器Veloce Strato+采用全定制的Crystal 3+ 芯片，可實現全網表可見性，仿真的可控性非常強。與前一代Veloce Strato相比，Veloce Strato+容量增加了1.5倍。Strato單機箱容量是25億門，最多可以把四臺機箱串聯起來使用，所以Strato最大容量為100億門。Strato+單機容量達到37.5億門，四臺機器聯合起來可達150億門。

“我相信，這是當前行業中能支持的最大容量，Strato+的功耗也比前代有所降低。”李立基介紹，AMD的第二代和第三代EPYC就采用了Veloce Strato與Veloce Strato+平臺加速開發。

企業級FPGA原型驗證系統Veloce Primo一般放在數據中心，支持多用戶共享使用，設計容量最高可達320個FPGA，實現120億門容量，性能支持從7MHz到70+MHz。全球第一大芯片IP公司Arm已經采用Veloce Primo進行開發。proFPGA則是個人系統，一般放在實驗室或與工程師個人電腦相連，支持容量為4000萬門到8億門。

李立基強調，Veloce FPGA原型驗證系統和Strato/Strato+硬件加速器的開發方法一致，設計文件在兩個平臺間可無縫使用。他說：“把一個設計從Strato搬到Primo或proFPGA上時，RTL不需要修改。”

三大優勢

李立基表示，過去幾年中，Veloce平臺一直在擴充容量，擴展功能，四個產品Veloce HYCON、Veloce Strato+、Veloce Primo、Veloce proFPGA更新完成后，硬件輔助驗證平臺技術已經非常完整，后續發展也有很清晰的路線圖，一句話來概括就是“一應俱全”。

當前市場上，硬件仿真平臺產品不少，Veloce平臺優勢何在？對此，凌琳總結為三點，首先，Veloce平臺虛擬化解決方案非常出色，能有效幫助客戶實現開發“左移”，大幅縮短設計驗證等開發時間以滿足產品上市要求；其次，Veloce平臺支持容量最高，如果采用最高配置，開發者可實現一次性完成150億門電路驗證，能滿足現階段絕大多數芯片的全系統仿真要求；第三，Siemens EDA為Veloce平臺開發了大量應用軟件，將開發者在設計驗證中的很多工作都轉換成一鍵式任務，進一步提升了開發效率。

市場研究機構IBS的一份數據顯示，采用16納米或更先進工藝開發的芯片，成本至少要一億美元以上，7納米或5納米，通常需要數億美元。即便只是一億美元，平均每日成本都要在27萬美元以上，開發進度加快一天，至少節省百萬元人民幣，對大型SoC芯片公司而言，硬件仿真工具的投入產出比會越來越高。
