近日，通用串行總線（USB）標準組織USB-IF公開了USB-C（即USB Type-C）接口新規范USB Type-C 2.1，這是自2019年8月USB Type-C 2.0規范之后，USB標準組織對USB-C接口的機械電子特性做出的重大修訂，之所以要對USB接口物理特性做修改，是因為USB-IF同期公布了USB供電協議（USB Power Develiry，簡稱USB PD）的新標準，USB PD 3.1將支持最高240瓦功率，而舊標準最高支持供電能力為100瓦。當然，USB-C接口規范變化，支持240瓦供電只是一個要素，對USB 4標準支持及兼容雷電3也是非常重要的驅動力。

USB供電發展史

從通信鏈路中取電的思路由來已久。由于使用方便、連接簡單，而且真正支持熱插拔，自1996年USB標準公布之后，USB逐漸取代其他串行接口，成為IT設備中最通用的接口。USB包含電源和地線接口，可以為接在其上的便攜設備供電，在USB 2.0時代，USB接口就可以為外接設備提供2.5瓦的電能（5V@500mA）。之后USB標準組織旗下的電池充電工作組開始為USB接口（含USB標準接口及miniUSB和microUSB接口）制定充電標準，2007年推出USB充電標準1.0（USB Battery Charging v1.0，簡稱USB BC），在USB 3.0規范推出后，USB供電最大支持4.5瓦（5V@900mA）。

2010年12月發布的USB BC1.2規范規定，USB設備支持快慢充，最高充電功率可達7.5瓦（5V@1500mA）。

隨著USB設備越來越多，從USB取電或者用USB接口充電的需求越來越多，但上述標準最多支持7.5瓦。只能滿足手機等超便攜設備的充電需求，而且由于功率有限，對于智能手機等大電池設備，需要數小時才能充滿。為滿足移動設備的供電與充電需求，USB IF另外成立了USB供電工作組,期待用一種接口滿足對所有移動設備的供電需求。2012年7月 USB PD 1.0規格公布，最高可供應100瓦（20V@5A）電能，支持設備在供電（Source）與受電（Sink）間角色互換，從而讓各種設備都能通過一條USB線來滿足供電需求。該標準支持既有USB核心標準（USB 3.0/2.0及充電標準USB BC 1.2/1.1/1.0）

在3.1標準之前，USB PD有兩次大版本升級，分別是2014年推出的USB PD 2.0,加入了對USB-C接口的支持；以及2015年推出的USB PD 3.0, 加入可編程電源供應，可兼容各家快充協議，最新可支持QC4+快充。

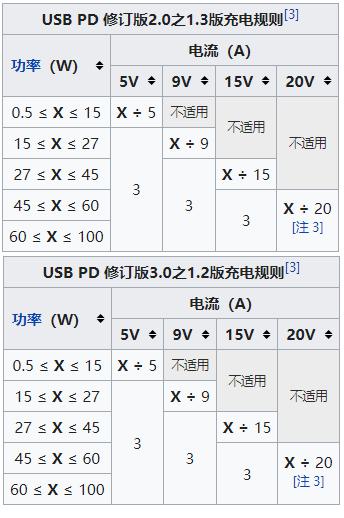

USB PD3/2版本區別在于是否支持可編程電源供應

從5V1A到超百瓦快充

智能手機的快充需求對USB充電功率的提升起到了決定性作用。由于其電池容量大、電量消耗快又成為多數人須臾不能離的設備，因此充電慢成為智能手機一大痛點，比如蘋果公司在超過10年時間里，給手機標配的都是5V1A充電功率5瓦的充電器，電池充滿需要數小時。

2013年，高通公司推行Quick Charge 1.0（簡稱QC 1.0）標準，提出“快充”概念，通過提高輸入電流，高通芯片支持最高10瓦（5V@2000mA）充電功率，突破了USB BC 1.2協議1.5A充電電流上限。

由于當時microUSB接口僅能承受最高2A電流，所以2015年推出QC 2.0標準時，高通加入了高壓方案，通過提高充電電壓，來提升充電功率，QC 2.0標準最大功率達到24瓦。

而OPPO在2014年推出低壓大電流充電方案，通過改變MicroUSB數據線中的觸電、內部線，從頭改造電路，制造專屬OPPO的特制數據線，達到快速充電的效果，初代VOOC快充支持25瓦（5V@5A）充電功率。

以高通QC2.0為首的高壓快充和以O(shè)PPO VOOC為首的低壓大電流快充兩種方案大幅度提升了充電速度，但低壓大電流模式受限于micro USB接口問題，沒有得到迅速推廣。包括聯發科Pump Express（PE）、魅族mCharge和Pump Express Plus（PEP）、華為早期Fast Charge Protocol（FSP）等快充技術都是這個時期出現的高壓快充方案。

快充時代真正來臨始于Type-C數據線的面世，USB-C數據線突破了2A電流限制，最大支持5A電流，從而可以滿足USB PD規范的100W供電需求。伴隨著安卓手機開始全面采用USB-C接口，各手機廠商紛紛開始啟用低壓大電流快充方案，華為兼容PD和高通QC協議的SuperCharge（SCP）、聯發科Pump Express 3.0、魅族Super mCharge和mCharge4.0等快充方案由此產生。而高通也發現了低壓方案的優勢，在QC4.0快充協議上加入了低壓大電流，即同時支持高壓快充方案和低壓大電流方案，主流手機快充功率飛躍到50瓦以上。

但中國手機廠商對充電功率的追求看起來并無止境。雖然USB PD標準最高支持100瓦。但到2020年，已經有多家手機廠商推出功率超過100瓦的手機快充方案。例如iQOO發布FlashCharge 120瓦超快閃充技術，OPPO superVOOC 125瓦超級閃充技術，以及小米的120瓦有線秒充技術。

從技術角度看，無論是OPPO超級閃充技術，還是iQOO超快閃充技術都運用了電荷泵方案，125瓦超閃技術采用轉換效率98%的并聯三電荷泵方案，其原理是充電器輸出的20V 6.25A功率經過三個并聯的電荷泵降壓轉換成10V 12.5A進入電池，每個電荷泵只需要轉換20V 2.1A大約42W左右的功率，有效地避免了大電流造成的電荷泵過載、過熱的情況；iQOO 120W FlashCharge超快閃充技術則是利用轉換效率97%的“雙電芯串聯”的電池方案，通過20V 6A充電器進入手機后分為雙路20V 3A再各自使用一顆電荷泵分壓輸出10V 6A，最后合并成10V 12A對兩串電芯進行高壓直充。

實現240瓦供電在USB硬件設計時有哪些考慮？

對于百瓦以上的充電方案，雖然各廠商在手機側做了大量保護措施，但是從充電器到手機側的線纜與插頭卻無法保護，無論是6A（20V），還是6.25A（20V），都超過了USB PD規定的5A電流標標稱值。

在USB PD 3.1中，標稱電流仍然是5A，該標準通過提升電壓來實現更大功率供電，舊標準最高支持20V電壓，新標準中擴充了三個電壓級別，分別是28V（100至140瓦）、36V（140瓦至180瓦）和48V（180瓦至240瓦）。

為支持超過百瓦的電力傳送，USB標準組織將推出能支持高電壓的專用USB線，并在電纜上標注EPR（Extended Power Range，高功率線纜），未標注EPR的傳統USB線將被稱為SPR（Standard Power Range，標準功率線纜）。EPR標USB線最低應支持53.65V電壓，而在高功率線纜連接的電源腳的濾波電容耐壓值不得低于63V。

USB設備在高功率應用中熱插拔時，可能會出現電弧，如果對電弧放電不做保護，設備很容易被打壞。而供電電壓越高，電弧危害性越大，所以供電電壓越高，所需穩壓電容越大，USB Type-C 2.1規范中對如何應對電弧危害，有比較詳細的描述。

對芯片及設備業影響

超百瓦USB設備供電設計還有非常多的考慮，需要芯片公司和設備廠商去逐漸磨合。自USB-C接口和USB-PD規范推出以來，便攜設備充電接口統一的進程加快了很多，但百瓦功率還不能覆蓋高性能筆記本（功率可達數百瓦）等設備，新版標準出來之后，筆記本市場基本實現全覆蓋，也給手機廠商繼續沖刺“秒沖”記錄打開了空間。但新版USB-PD支持電壓到48V，已經超過安全電壓，這給設備廠商在設計高功率設備時帶來更多挑戰。

對芯片公司而言，高功率應用需要更多防護措施，能在最低成本上實現安全設計的電源管理芯片廠商，將有機會吃到更多市場紅利。而USB高功率供電需要更高能效的功率器件，這無疑將給當前火熱的氮化鎵（GaN）市場再加一把火，電源芯片行業專家印寧華表示，不只是氮化鎵，MOS器件和碳化硅（SiC）器件也將迎來利好。而隨著快充功率升級，PD協議解析也將是一個不錯的市場，兼容充電器都需要PD協議解析芯片以支持原廠設備。

也有專家表示，隨著USB-PD功率升高，更多家電設備也將支持USB接口供電。目前來看，除了空調、洗衣機等大功率設備，客廳和臥室多數設備已經支持USB直接供電，將來家庭供電布線時，甚至可以交流電與低壓USB直供并排，更安全更便利。如果USB高功率供電技術成熟，將來在中低功率設備供電上一統天下將不是奢望。
