在電動汽車中，更高電壓可將相同電流轉換為更大的馬力。電池堆疊和封裝的優化可實現緊湊的空間，同時實現更低的DTC（面向成本的設計）。半導體廠商所要做的就是將高效電力電子架構所需的功能更多地集成到IC當中。這是系統級集成式動力總成解決方案的基礎。

對于電動汽車設計工程師來說，提高效率、可靠性和延長行駛里程，同時降低動力總成系統昂貴的成本，無疑是一個巨大的挑戰。如果能將電池、DC-DC轉換器、車載充電器（OBC）和牽引逆變器封裝在一個外殼中，成為一個電動汽車動力總成集成就可以解決很多問題。

隨著模擬和嵌入式處理技術的進步，現在設計人員可以用單個域控制器和功率級來組合這些系統，提高效率和可靠性，同時降低成本并符合功能安全標準。

電動汽車時代已經開啟

電動汽車時代的趨勢已然形成。到2035年，通用汽車將淘汰汽油和柴油汽車；福特汽車將在2030年前在歐洲實現全電動；英國提前到2030年淘汰柴油和汽油車；UPS和亞馬遜等車隊將訂購數千輛零排放電動卡車……

對消費者和汽車愛好者來說，下一個十年將是自“肌肉車”時代以來最令人興奮的選車時刻。彭博新能源財經稱，到2026年，美國將展出大約130種不同型號的零排放汽車，而目前大約有15種。

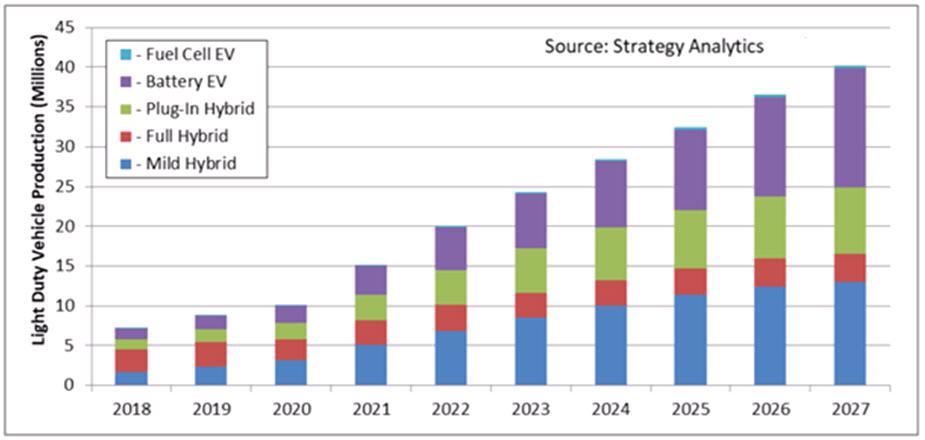

圖：各種電動汽車產量走勢

這輛車最需要高效率

在電動汽車中，各種傳感器、高級娛樂系統等電子設備已陸續搭載，而車輛耗電量對續航里程有直接影響，沒有高效率的動力總成就難以為繼。另外，目前電動汽車成本比內燃機車高40%左右。統計表明，有購買電動汽車意向的消費者美國為30%，歐洲60%，中國70%。成本和行駛里程仍是阻礙電動汽車普及的主要因素。

從哪里入手解決上述問題呢？起初，人們以為電池成本是電動汽車價格居高不下的唯一原因，但自2010年以來，電池價格已下降了89%，未來還可能繼續下降。商業模式研究表明，其他選項也是降低成本并使主機廠實現盈利的重要因素。更緊密、功率組件更少、盒子更少的動力總成集成將是加權選項。

在電動汽車中，制動器、動力系統和其他關鍵系統都依靠電池供電，借助先進處理器和軟件可以從功率源頭——動力總成提升效率。

此外，隨著消費者對電動汽車接受程度的提高，還要滿足他們對更好性能、更長行駛里程、節能和緊湊型系統的需求，同時也可以解決主機廠當前盈利能力不足的問題。

從面向成本的設計出發

受消費者歡迎的電動汽車的共同之處在于，采用全新的動力總成平臺設計，優化電池堆疊和封裝，有更高的電壓和更大的馬力，以實現高續航里程。

現代電動汽車的電池電壓通常為400V，但要獲得更大馬力，則需要將電池電壓提高至800V，尤其是在高端電動汽車中。更高電壓可將相同電流轉換為更大的馬力。電池堆疊和封裝的優化可實現緊湊的空間，同時實現更低的DTC（面向成本的設計）。此外，在同樣功率下，更高電壓可提高效率，因?yàn)椴挥檬褂么箅娏?，可降低熱耗散。直徑更小的電纜和更低的重量又降低了DTC。

對DTC產生積極影響的還包括功率性能的改進，也就是增強了功率密度。動力總成系統的功效和大小決定電動汽車的性能，功效與體積的比率是電源管理領域的關鍵品質因數，目標是實現更高水平的功率密度。電動汽車行業正在通過集成將功率密度目標擴展到動力總成系統，在更緊湊的空間內實現更高的效率。

在電動汽車中，緊湊空間意味著更小的印刷電路板和外殼材料。包括車載充電器（OBC）、DC-DC轉換器和牽引逆變器在內的動力總成子系統拓?fù)浼軜?gòu)、集成IC解決方案和半導體開關電源都會發生重大變化。

半導體廠商所要做的就是將高效電力電子架構所需的功能更多地集成到IC當中。這是系統級集成式動力總成解決方案的基礎。

三措并舉，實現尺寸和成本減半

低電動汽車成本，改善消費體驗才能提高其普及率，而全面實現動力總成系統集成，可以在簡化設計和功能安全認證，增強可靠性的同時降低成本；提高系統效率，延長行駛里程。

先定幾個小目標：

• 用更少的器件、更小的解決方案尺寸和更簡單的設計；

• 實現業界超高功率密度和98%的系統效率；

• 通過優化熱性能提高系統可靠性；

• 簡化ASIL D級合規性認證。

一是使用單個動力總成域控制器、功率級和機械外殼，或設計分布式電源架構；

二是集成傳統動力總成系統，包括逆變器、配電單元（PDU）、高壓DC-DC轉換器、車載充電器和電源管理系統（BMS）；

三是在機械、控制或動力總成層面進行集成。

三措并舉，就有可能在動力總成系統尺寸減小50%的同時將成本減半。

具體來看，根據集成模塊數量的不同，可以分為二合一方案、三合一方案、五合一方案等幾種不同組合。根據集成難易程度，又可將動力總成集成分為基礎機械層面集成（物理集成），以及更復雜的控制邏輯和功率層級的集成。

例如，電機控制器、車載充電器和DC-DC的三合一解決方案可以大幅度優化系統架構，通過共享控制電路降低整個驅動部分的成本、重量和體積。

用什么來優化？

TI（德州儀器）的一系列動力總成解決方案可以幫助客戶實現從分布式電源架構到單個動力域控制器方案的轉變。

如TI中國區汽車業務部現場技術應用經理周東寶所說：“每千克重量都是效率的重要組成部分，如果可以減輕汽車重量，就可以提高整體效率，增加一次充電可以行駛的里程。”

因此，實現更高效率和更高功率密度的方法之一是將動力總成系統集成到一個緊湊的機械外殼中，這不僅使設計和組裝更簡單，還減少了對多余包裝材料的需求，消除了冗余硬件，從而大大減輕了系統重量并減小了體積。除此之外，還有很多優化措施。
