工業自動化、下一代汽車、智能分析和萬物互聯需求正在推升對邊緣端微控制器（MCU）的性能要求。新興應用需要更高等級的系統集成和邊緣智能；工業和汽車系統要依賴精準的實時控制和決策；分布式通信和自動化趨勢需要更高的網絡帶寬……

傳統微處理器（MPU）或MCU的能力已顯得力不從心。如何讓魚與熊掌兼得，既實現處理，又完成控制，是業界面臨的一大挑戰。

MPU與MCU本不是一家人

曾幾何時，MPU與MCU就是截然不同的兩種器件，MPU是Micro Processor Unit，MCU是Mirco Controller Unit。前者是執行“處理”功能的器件；后者主要完成“控制”相關的任務。

MPU和MCU是為滿足不同應用場景而按不同方式優化出來的兩類器件。MPU注重通過強大的運算/處理能力執行復雜多樣的大型程序，通常需要外掛大容量存儲器（如高性能RAM和DDR）。而MCU通常運行較為單一的任務，執行對硬件設備的管理/控制功能，通常不需要很強的運算/處理能力，因此也不需要有大容量的存儲器來支撐大程序運行。通常以單片集成的方式在單個芯片內部集成小容量的存儲器（如閃存）實現系統的“單片化”。

近年來，由于內存架構的變化，MCU和MPU之間的區別已變得越來越模糊，兩者之間是否有明確的界限也不再重要。因為，無論我們將其稱為什么，不同應用都有不同要求，最終還是要根據這些要求決定使用哪類器件。

工業自動化的三大挑戰

目前，全球人口已達78億，且還在不斷增加，預計到2050年將達到100億。人口增長對基本必需品的需求及舒適、安全生活的追求也在不斷增長。工業4.0和即將推出的工業5.0創新技術都是滿足上述需求的現代自動化技術。

由于工業4.0趨勢和工業自動化的大規模增長，今天的智能工廠需要更快和分布式計算、靈活的網絡以及更多邊緣智能。制造機器人、機械助手和互聯工廠的設計師正在增加工業通信、功能安全和預測性維護等功能，其實現依賴于實時計算、無處不在的網絡和邊緣分析的進步和融合。實現這些進步需要從現實世界到云的無縫連接，同時將技術推向多個載體，主要挑戰有以下三個方面。

實時控制：因為每納秒都很重要，所以實時控制系統需要既有原始處理能力，又有準確控制信號的能力。精確的模擬信號控制是將改進的控制算法轉化為更可靠的電機驅動和更高效的電動汽車的關鍵。這些改進算法的處理需求已經超過了傳統MCU的處理能力。

工業網絡：工廠對不同類型數據交換的需求導致一些多協議工業以太網標準的迅速采用，以實現機器之間的實時通信。為了實現系統性能、安全性和可靠性方面的目標收益，這種連接已成為強制性。系統設計人員正在尋找與許多不同協議標準兼容的集成網絡解決方案，且可以高達1Gbps的速度運行。

邊緣分析：正如系統級連接支持實時通信一樣，機器學習算法的改進也要支持局部優化，即每臺機器或節點都可以在不等待集中決策的情況下采取行動。邊緣處理可顯著縮短響應時間，從而使人與機器之間的協作變得更順暢、更安全。

就像一個鏈條取決于它最薄弱的環節那樣，模擬世界和數字世界之間的聯系取決于這個鏈條中的一個常見元素——MCU。在許多工廠系統的電機控制和機器人中，處理器負責從模擬到數字再到模擬的轉變，但高性能計算和控制的需求對其能力提出了更高的要求。

為什么是MCU？

Omdia高級研究分析師Chris Morris認為，“人們對工業自動化、下一代汽車、智能分析和萬物互聯的需求推升了邊緣端微控制器的性能要求——更快速、更準確。為分布式系統提供更先進、更高效的處理能力是實現工業4.0的關鍵步驟之一。”

目前，Arm® 處理器內核已成為工業和汽車系統中高度集成、低成本MCU的行業標準，特別是基于Arm® 的32位MCU可以為用戶提供可擴展的高性能和效能的器件組合，滿足各種系統需求；同時帶來功能安全、能效、實時控制、先進網絡、分析和安全等功能。

高性能MCU的發展趨勢在于，將可擴展MCU組合與處理器級計算優化的實時控制、網絡和信號處理應用融合在一起，同時具有MCU的易開發性和實時精度。

Sitara? AM2x MCU系列的發布縮小了MCU和MPU之間日益增加的性能差距，人們可以使用一種器件來解決不同的應用問題；有助于設計人員突破工廠自動化、機器人、汽車系統和可持續能源管理等應用領域的性能限制。

魚與熊掌何以兼得？

據德州儀器（TI）中國區嵌入式與DLP®應用技術總監師英介紹，TI Sitara? AM2x MCU是將處理器級的計算性能與MCU的簡易設計合二為一的一種新型MCU。該組合將處理器級計算與典型MCU應用所需的精確實時控制通過簡單、高效的封裝和高級別集成結合起來，解決了傳統MCU的性能瓶頸，擴展了傳統MCU的功能，支持實時計算、邊緣分析和實時多協議網絡等作為工廠效率和智能核心的新功能。

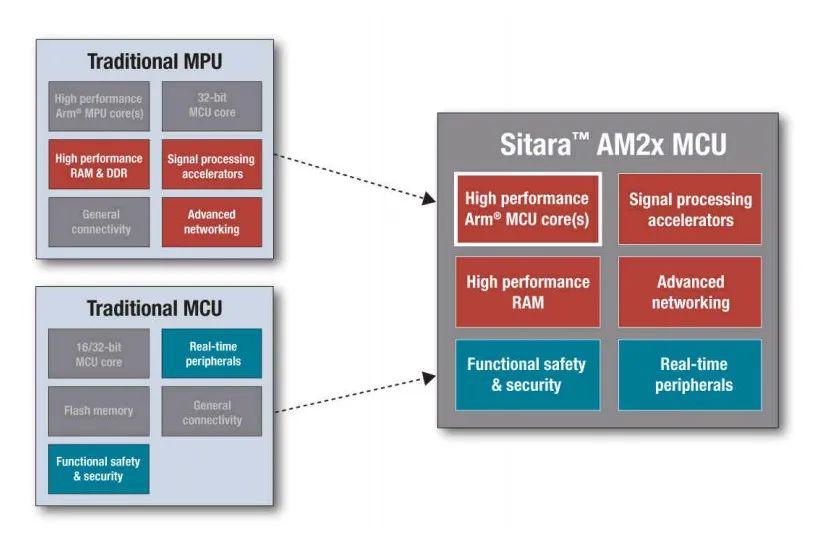

從Sitara? AM2x MCU的核心構建塊可以看出，它結合了傳統MCU和MPU的基本構建塊，包括處理核心、網絡、模擬集成、安全和安全功能以及自定義加速。

傳統MPU和MCU優化的MCU

Sitara? AM2x MCU具有多種片上功能，可幫助實時邊緣系統的設計者克服性能障礙，而不會增加復雜性。其第一個器件AM2434包括許多基本功能，具有4核-R5F處理子系統、靈活的工業網絡引擎（工業通信子系統[ICSS]）、緊密耦合的模擬外設和支持最新加密標準的安全引擎。相比于基于閃存的現有MCU，工程師可以利用其提高10倍的處理能力。

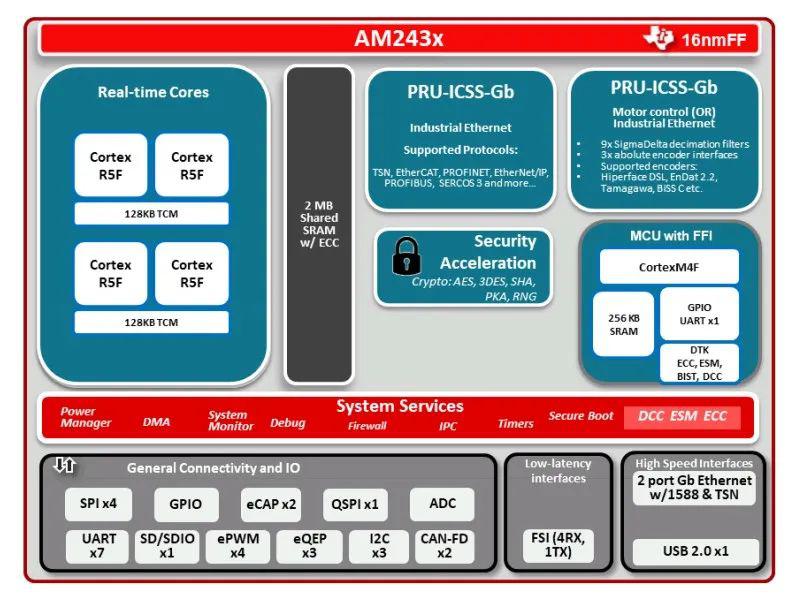

Sitara? AM2434 MCU框圖

看看Sitara? AM2x MCU如何為工業應用帶來開創性的性能？

節能處理

AM2434的第一個構建塊有4個Arm® Cortex® -R5F低功耗MCU內核，每個內核工作頻率為800MHz，每秒提供最多6400條實時DMIPS，以實現實時控制計算能力。節能處理通過改進算法提高實時控制系統的性能。例如，電機控制系統可以提高機器人的運動精度和速度，提高生產率；測量振動來防止磨損和能量損失，減少工廠停機時間，或者添加異常檢測來發現即將發生的災難性故障。這些新特性需要大量增加計算能力，而傳統MCU由于較低的時鐘速度而無能為力。

Sitara? AM2x MCU架構的核心高性能多核處理提供了性能、效率和靈活性的組合。通過靈活地從單核擴展到4核，并將時鐘速度從400MHz擴展到1GHz，可以在不影響延遲的情況下為應用添加功能。該器件的多核架構還可以跨不同核擴展操作，簡化在不同時間間隔運行不同功能的軟件調度。例如，將實時控制與網絡分離，減少給定核的中斷次數，更容易保持對所有操作的精確控制。

多協議網絡

網絡已成為下一代智能工廠的關鍵需求，但由于目前使用的許多標準以及向1Gbps網絡推進，網絡變得更加復雜。傳統MCU無法與這些不同協議互操作，設計者不得不使用外部通信設備，從而增加了設計成本和功耗。

Sitara? AM2x MCU集成了TI的可編程、靈活的千兆網絡引擎ICSS。除了工業工具包軟件外，ICSS還支持工業協議（包括Profinet IRT、以太網/互聯網協議、EtherCAT和IO鏈路）的開箱即用連接。這種集成無需附加設備，為工廠連接帶來了易用性。

ICSS支持各種工業協議

高級模擬集成

高級模擬集成是Sitara? AM2x MCU架構的另一個特色，它提供專門的模擬和控制外設，如高分辨率脈寬調制器（PWM）和模數轉換器（ADC）。這些外設對于實現性能增益（如提高電機穩定性或更高的能源效率）至關重要。新產品組合在單一集成解決方案中，利用TI產品在模擬設計方面的進步簡化了系統設計，減少了對附加組件的需求，降低了成本，加快了上市時間。集成的ADC和PWM提高了總體控制精度并減少了延遲，使控制周期時間低至3μs。

處理加速器

許多應用都有非常特殊的計算需求，例如，用于駕駛員輔助功能的雷達處理系統需要每隔幾微秒計算許多快速傅里葉變換，這將壓垮任何可編程內核。為支持雷達處理而制造的器件需要一個專用的加速器來卸載這些計算。另一個例子是機器學習，推理機在每秒計算量方面相當繁重，也需要加速來支持。Sitara? AM2434 MCU添加自定義加速提供了超出標準MCU核能力的專用處理塊，可將這些應用中的系統性能提高10到100倍，而不會顯著增加成本或功耗。

集成的安全和安保功能

隨著連接系統數量的增加，對增強安全性的需求也隨之增加。在系統級器件必須有保護措施，以減少安全漏洞的可能性，并支持最新的加密標準。Sitara? AM2434 MCU的設計從一開始就非常注重片上系統級設計，提高了系統的安全性和安保功能，包括可編程安全密鑰和靈活的防火墻配置。隨著安全標準的發展，Sitara? MCU架構可以靈活調整和適應，繼續提供對最新標準的支持。

片上系統設計還需要符合整個工業和汽車行業所需的安全標準，如汽車安全完整性等級（ASIL）-D和SIL-3。它支持系統級安全解決方案，使開發人員能夠使用集成的M4F內核作為系統看門狗，并提供在繼續運行時重置器件其余部分的功能。網絡外設也可以獨立于Arm® Cortex® -R5F主處理器運行，實現無縫重啟。

功率效率

許多需要實時控制的系統都在非常高的環境溫度下運行，例如許多電機驅動系統和電動汽車，環境溫度可高達85℃，幾乎沒有為電子設備留出溫度耗散的空間。因此，在這樣的環境中，處理器需要非常有能力和效率。Sitara? AM2x MCU產品組合內置電源管理，提供超高的電源效率，整體功耗仍能保持在1W以內。在典型應用中，AM243x器件可以在消耗不到1W有效功率的情況下實現上述性能，并降低運營成本和能耗。

更像是混搭

有人說，TI Sitara? AM2x MCU是一個跨界處理器，其實不夠確切，說它是混搭更為準確，因為它是功能優化取舍的產物，進一步彌合了MCU和MPU之間的界限。所提供的一系列器件旨在靈活優化當前系統，在不增加復雜性的情況下克服性能障礙，還能夠支持未來系統的未知需求。
