新式鼠籠式聯接技術徹底改變接線方式——現在同樣適用于重載接插件。

高效接線現在有了新名稱：鼠籠式聯接技術。魏德米勒的革命性聯接技術可以在創紀錄的時間內建立可靠、持久的聯接。該系統不需要工具，而且簡單易用，因?yàn)槭蠡\式聯接技術專為柔性、精密絞合導線的輕松聯接而設計，無需使用壓接端頭。魏德米勒是目前市場上少有的一家提供廣泛鼠籠式聯接技術產品(從用于面板制造的接線端子到鐵路工業的重載接插件)的供應商。這家總部位于代特莫爾德的電氣工程公司近期因創新的鼠籠式聯接技術獲得了2022年德國創新獎。

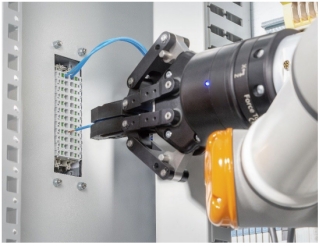

借助鼠籠式聯接技術，魏德米勒正在革新各種聯接系統，并將它們提升到新的水平。無壓接端頭的柔性精密絞合導線只需插入開放聯接點，然后……咔噠!安全聯接即建立完成。不需要工具。因此，聯接系統也適用于未來的全自動布線過程。這些聯接件甚至可以承受惡劣的環境條件和劇烈的震動。只需簡單按下推桿，操作員即可再次打開聯接點并移除聯接的導線。

聯接速度超越以往：新式鼠籠式聯接技術將使您的接線進程達到全新的水平。憑借鼠籠式聯接技術，自動化手動布線進程的安裝和維護工作均可在彈指之間快速完成。

榮獲2022年德國創新獎

最先應用創新鼠籠式聯接技術聯接系統的是RockStar®系列的固定回路插芯和模塊。采用HDC插芯，可以更可靠、快速、靈活和輕松地進行接線。維護工作進度可明顯加快。鼠籠式聯接技術現已整合到其他魏德米勒產品系列(例如Klippon® Connect接線端子和OMNIMATE® 4.0 PCB接插件)中，以提高接線進程。最近，魏德米勒因這項創新聯接技術榮獲2022年德國創新獎。該獎項旨在以用戶導向性和附加價值為評判標準，表彰所有行業的創新產品和解決方案。該獎項每年由一個獨立的評審團頒發，目的是引起人們對創新的關注。

魏德米勒是目前市場上少有的一家提供廣泛鼠籠式聯接技術產品的供應商，可提供RockStar®重載接插件、Klippon®接線端子和OMNIMATE®4.0 PCB接插件。

簡單可靠：采用鼠籠式聯接技術的RockStar®重載接插件

在機械和設備工程行業以及鐵路和風電行業中，RockStar®重載接插件是必不可少的組成部分。它們支持模塊化趨勢，且用途廣泛。魏德米勒根據類型和應用提供采用不同聯接系統的插件，包括螺釘、彈片、直插式聯接技術、冷壓接和軸向螺釘聯接?，F(xiàn)在，帶有前瞻性鼠籠式聯接技術的插件已被添加到其產品系列中。因此，用戶現在還可通過應用于重載接插件的鼠籠式聯接技術獲益。柔性、精密絞合的導線第一次能夠直接插入聯接點。無需使用壓接端頭，這大大減少了材料和加工成本以及所需的時間。導線到達正確位置并觸發彈簧后，聯接點就會自動閉合。觸點像捕鼠器一樣閉合，發出清晰的咔嗒聲。強韌的彈簧機制能可靠地保證防振動、氣密和持久的聯接，滿足鐵路和風電行業嚴苛的環境要求。需松開導線時，只需按壓推桿即可。這可以用普通螺絲刀完成。觸點打開后會自動預緊，以備下一次接線操作。

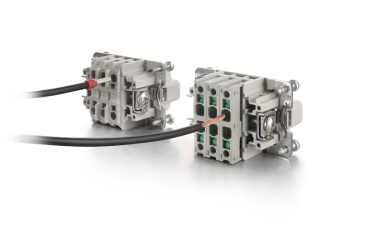

HDC鼠籠式聯接技術插件：完善的設計和獨特的柔性

目前，魏德米勒是市場上少有的一家在多個產品系列(包括HDC插芯件和模塊)中提供該技術的供應商。憑借鼠籠式聯接技術，用戶可以快速輕松地聯接1-2.5 mm2的柔性精密絞合導線，無需使用壓接端頭。帶有端頭和塑料套環的精密絞合導線仍可使用，在該等應用中導線橫截面范圍為0.5 mm2至2.5 mm2(AWG 20至16)。HDC鼠籠式聯接技術插件和模塊的每個觸點都有一個測試點，允許使用2.0 mm標準測試插頭進行測試。固定回路HDC-HE鼠籠式聯接技術插件有6、10、16和24個回路(尺寸3、4、6和8)型號可選。DIN EN 61984規定的額定電壓為500 V;UL/CSA規定的額定電壓為600 V AC/DC。根據DIN EN 61984，額定電流為16安。HDC-HE鼠籠式聯接技術插件的塑料外殼由玻璃纖維增強聚碳酸酯和PA 66/6絕緣材料構成。該塑料已通過UL認證，根據UL 94，其可燃性等級為V-0，因此已獲批準用于鐵路應用。插件可在-40℃至+125℃的溫度范圍內正常使用。它們還與采用各種壓接、螺釘、彈片和直插式聯接技術系統的現有HDC-HE插件插頭兼容。柔性無與倫比。
