作為自動駕駛系統的“眼睛”，雷達通過對目標物體發射并接收電磁波，由此獲得目標至電磁波發射點的距離、多普勒頻率、方位角、仰角等信息。相比攝像頭等其他傳感器，雷達幾乎不受天氣與光線的影響，能夠實現全天時、全天候探測，因此也是實現高級別自動駕駛技術的關鍵傳感器。

在過去的30年，大部分汽車雷達采用調頻連續波（FMCW）技術，雷達信號處理是在模擬電路中完成的。近幾年隨著自動駕駛技術向更高級別過渡，對汽車雷達的分辨率和準確度提出了更高要求，更為先進的數字編碼調制（DCM）技術受到了關注。在DCM中，信號處理主要以數字方式進行。本文將從多個維度探討DCM 雷達的技術優勢。

FMCW 與 DCM 雷達技術

FMCW 和 DCM 雷達的基本區別在于它們傳輸?shù)男盘枴MCW 傳輸信號的短脈沖，在其傳輸周期內頻率會增加。在當前的汽車雷達中，F(xiàn)MCW信號通常占用 50MHz 的帶寬。而DCM 雷達傳輸包含特殊編碼序列的較長脈沖信號，占用 1GHz 至 2GHz 的帶寬。

對比度

對比度是指雷達區分兩個近距離目標的能力。也就是說，雷達能夠檢測到并分辨兩個緊密間隔目標之間的反射信號差異。典型的例子是檢測站在汽車旁邊的兒童。相對汽車（強反射物）而言，兒童是弱反射物。

雷達發射和接收信號的天線是使用多個輻射元件構建的，具有較少天線元件的雷達具有較寬的主瓣和相對較高的旁瓣，因而對比度較低，無法區分距離很近的兒童和汽車。而具有較多天線元件的雷達，例如 Uhnder 的 DCM 雷達，會產生更窄的天線波束和相對較低的旁瓣（相對于主瓣），從而提供更高的對比度。

此外，DCM雷達的對比度優勢還來自于 DCM 波形。DCM 使用調制到射頻載波相位的擴頻序列，這些擴頻序列具有所謂的“處理增益”。也就是說，當接收信號與發出的信號相關時，接收到的信號會被放大。因此，回波也隨著傳輸?shù)臄U頻波形而被放大。這有效提高了雷達檢測小目標（例如兒童）的能力。

抗干擾

隨著新車上搭載的雷達數量越來越多，雷達間的信號干擾問題也日益引起重視。想象在兩條車道上往相反方向行駛的兩輛汽車，當它們靠近時，車上雷達發出的信號會相互干擾，從而影響探測目標的能力?；?DCM 技術的雷達能夠通過以下三種方式解決干擾問題。

?感應和監測干擾： DCM 雷達可以感應干擾源是來自 FMCW 還是 DCM 雷達的信號，并監測干擾，以減輕或避免干擾。

?減輕干擾：如果干擾信號在同一頻段，并且與雷達接收回波的時隙重合，DCM雷達可以抑制或減輕這種干擾的影響。 例如，搭載 Uhnder 當前芯片版本的 DCM 雷達可同時減輕多達八個 FMCW 干擾。此外，由于每個 DCM 雷達發射的信號都有獨特的擴頻序列，具有相同序列的信號會被放大，而具有不同序列號的信號會被抑制，從而有助于 DCM 雷達減輕信號干擾。

?避免干擾：在感應和監測的基礎上，DCM雷達可以改變其工作頻段或傳輸時隙，以避免與工作在相同時隙和頻段的另一臺雷達發生沖突。

尺寸

雷達的尺寸很大程度上取決于天線的尺寸（發射和接收元件的數量）、印刷電路板（PCB）上的元件數量和散熱要求。如果雷達消耗的功率更高，則需要更大的散熱器（表面積），雷達尺寸也會更大。

我們知道，體積大的雷達很難安裝在車上。為了減小雷達尺寸，一些設計人員考慮使用稀疏陣列來減小天線的尺寸。稀疏陣列具有更少的元件，但也意味著元件需要處理的信號更密集。大多數 FMCW 雷達無法支持這種處理能力，需要外部數字處理器支持，這在一定程度上增加了功耗、尺寸和成本。

搭載 Uhnder 芯片的 DCM 雷達外形小巧，從而為 OEM 及雷達供應商在設計傳感方案時提供更大的靈活性。例如，汽車制造商可以并排使用3個超薄 DCM 雷達：使用1個用于短程探測，2個聯合使用可作中程探測，3個聯合使用可作遠程探測。

模塊化

模塊化將有助于降低工程開發成本，并簡化供應鏈和制造流程。通過模塊化，制造商可以使用基本的雷達芯片構建短程（SRR）、中程（MRR）、遠程（LRR）和超遠程（SLRR）雷達，并通過軟件編程實現不同的分辨率。

實現模塊化有兩種方法。一是將基本雷達芯片與額外的數字處理芯片級聯，以構建更復雜的雷達。使用這種方法能夠優化最簡單且便宜的雷達解決方案，但同時整體成本和功率也會更高。許多 FMCW 雷達都采用這種方法。

第二種方法是構建功能更強大的、且支持編程的雷達芯片。使用這種方法，芯片成本會略微增加，但產品的總體擁有成本（TCO）依舊非常具有吸引力。這也是 Uhnder 的DCM 雷達芯片遵循的方法。Uhnder 的DCM 雷達芯片可通過編程選擇發射器與接收器的數量。此外，芯片附帶的可編程軟件堆?？梢詭椭圃焐探档拖嚓P工程開發成本。

功率

目前市面上商用的 FMCW 芯片支持 3 或 4 個發射器和 4 個接收器（3x4 或 4x4），而 Uhnder 的 DCM 雷達芯片支持 12 個發射器和 16 個接收器（12x16）。雷達波的波束寬度與發射元件和接收元件數量的乘積成反比，波束越窄，分辨率越高，因此Uhnder的DCM雷達能夠提供更高的分辨率。

雖然，3x4 或 4x4 FMCW 雷達芯片可以通過級聯（3 或 4 個芯片）提高分辨率。 但在這種情況下，雷達需要 3-4 個雷達芯片和一個單獨的數字處理器芯片，將各個 FMCW 雷達芯片的輸出有效地組合起來。這意味著這種解決方案總共需要 4 或 5 個芯片，這些芯片還需要更精細的電源子系統，這樣整體配置會比單個 DCM 雷達芯片及其電源消耗更多的功率。

關于功率，還存在一個誤解是，由于 DCM 雷達的帶寬較寬，它需要一個復雜的高功率 A/D 轉換器。對一般的A/D 轉換器設計而言確實如此，但Uhnder 使用獨特的交錯式 A/D 轉換器設計，能夠以低功耗提供高動態范圍，并可針對不同的帶寬進行調諧。

成本

要實現高分辨率，F(xiàn)MCW 系統往往需要更多的芯片（3-4 個雷達芯片、一個數字處理器芯片和一個更昂貴的電源管理芯片）。此外，這些芯片還需要更復雜的印刷電路板（PCB）布局和更大的 PCB 面積。76-81 GHz 的 PCB 需要特殊材料并且價格昂貴。

芯片數量越多，意味著周圍的組件數量越多，例如去耦電容器。而且由于高分辨率 FMCW 系統會消耗更多功率，因此需要更復雜的熱管理系統。也就是說，芯片產生的熱量必須以有效的方式散發。這增加了整體設計的復雜性、尺寸和成本。

傳感器融合

除了雷達以外，攝像頭也是當前車輛 ADAS 系統的重要傳感器。攝像頭擅長識別物體的形狀和顏色，但在惡劣的天氣或黑暗的環境中表現不佳，而雷達則可以全天時、全天候提供場景中目標的距離和速度信息。通過使用深度神經網絡（DNN）等算法融合雷達+攝像頭的信息，能夠進一步提升自動駕駛的安全性能。

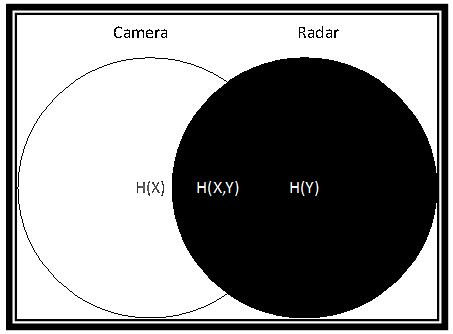

根據信息論，更多的信息可以幫助改進決策。雷達獲取的新信息量（H(Y)）取決于雷達的分辨率，而雷達的分辨率又取決于天線元件的數量。在雷達中，發射和接收天線元件的數量就是它的眼睛。 如果雷達有更多的發射和接收天線元件（虛擬通道），就可以看得更遠，并在視場中的不同角度檢測到更多物體。

Uhnder 的單個 DCM 雷達芯片提供 192 個虛擬通道，而市場上常見的 FMCW 雷達提供 12 到 16 個虛擬通道。少數較新的 FMCW 雷達有 288 個虛擬接收器，但并未普及。FMCW雷達芯片可以通過級聯提供更多的虛擬通道，有的供應商使用級聯提供 192 到 2300 個通道。不過，DCM 雷達也可以通過級聯四顆芯片來提供 3072 個通道。但聯芯片的時候，雷達系統的復雜性、成本和功耗都會顯著增加。

綜上所述，基于 DCM 技術的雷達在對比度、抗干擾性、尺寸、功率和成本等方面具有優勢。此外，由于 DCM雷達設計支持軟件編程，及其本身的模塊化特性，能夠為當今的汽車設計提供更靈活的解決方案。

2015 年成立的 Uhnder率先將 DCM 技術引入汽車雷達，并成功開發了首款車規級 4D 數字成像雷達芯片及相關軟件，為自動駕駛技術提供更精確的數字感知。2018年，麥格納（Magna）采用 Uhnder 的雷達芯片推出了 ICON 數字雷達，并于2021年宣布電動汽車制造商菲斯克（Fisker）的Ocean SUV將搭載這款數字雷達。此外，Uhnder 還與黑芝麻智能、歐菲光、復睿智行等眾多領先的企業建立合作關系，共同推動基于 DCM 技術雷達產品的應用，助力自動駕駛安全。
