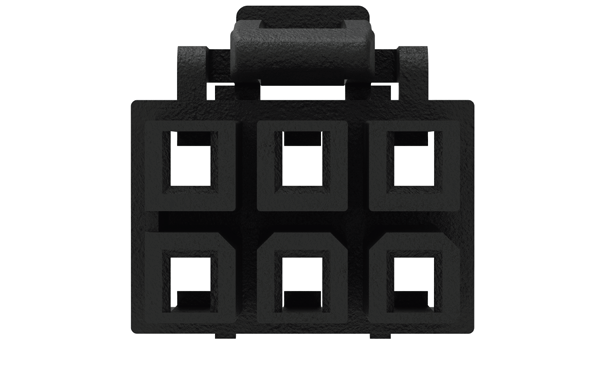

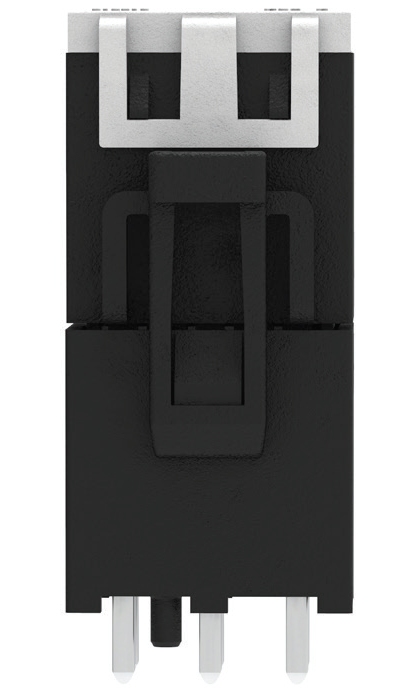

Mini-Fit Max 線對板連接器超越了其他中等功率連接器產品,在緊湊的封裝中提供20.5安培電流,并采用堅固的無尾柄(防纏結)端子設計和支持TPA(端子固位架)的插座設計。

【特色優勢】:

94/V-O耐灼熱絲高溫的復合樹脂

·降低材料和人工成本,幫助客戶滿足歐洲標準中的電氣要求

區分插接方向的結構

·防止錯配;設計與標準型 Mini-Fit連接器不同(不可互配)

4個獨立的觸點

·提供冗余的次級電流路徑以保證連接器的長期性能和可靠性

可根據用戶要求提供帶止擋設計的TPA(端子固位架)

·有助于確保端子在外殼中完全就位,以減少端子退出風險

超薄設計

·節省電路板空間

端到端堆疊設計

·與其它中檔電源連接器相比,每線性英寸和每平方毫米傳輸更多電流

TPA止擋設計

·有助于確保端子在外殼中完全就位,以減少端子退出風險

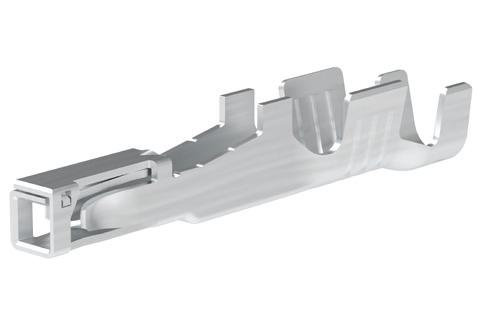

無尾柄(防纏結)端子

·在包裝和組裝插入操作過程中保護端子

單排選項

·提供 2 至 6路產品

【市場和應用場合】

電信/網絡

·交換機

·服務器

·電源和配電設備

·網絡塔

工業

·機械設備

·商業設備

·商業照明

·工業暖通空調系統

家電

·加熱器和空調

·洗衣機和烘干機

商用車

·電源轉換器

·非密封電控單元

·運輸卡車

▲工業機械

▲運輸卡車

▲網絡塔

【規格參數】

參考信息

·包裝:請參考 Molex.com網站上產品編號的規范。

·UL文件編號:請參考產品規范

·CSA文件編號:請參考產品規范

·對配器件:

·系列:212514 系列:212520

·系列:212515 系列:212514

·系列:212516 系列:212514

·配套器件:請參見上面的“對配器件”

·所用端子:212515

·設計計量單位:毫米

·是否符合RoHS標準:是

·是否無鹵素:是

·是否耐灼熱絲高溫:是

電氣參數

·電壓(最大值):600伏

·電流(最大值):20.5安

·接觸電阻:2毫歐

·絕緣耐壓:無擊穿

·漏電流:<5毫安

·絕緣電阻:最小1000兆歐

機械參數

·接點對外殼的抓握力:40.0牛

·配接力:6.0牛

·拔出力:4.0牛

·耐插拔次數:20次

物理參數

·外殼:符合UL 94V-0/耐灼熱絲高溫

·端子間距:4.20毫米

·接點:鍍錫

·電鍍規格:

·接觸部位 – 鍍錫

·焊尾部位 – 鍍錫

·底層電鍍 – 鍍鎳

·電路板厚度:多種選擇

·工作溫度:-40至+105攝氏度
