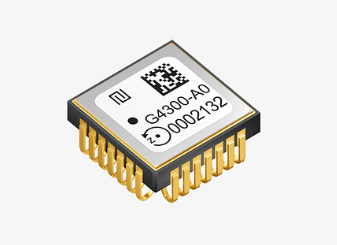

TDK株式會社(東京證券交易所代碼：6762)新近推出一款高穩定性和優異抗振動性的數字式MEMS(微機電系統)陀螺儀——Tronics GYPRO®4300。該元件非常適合動態應用，輸入范圍為±300°/s，支持帶寬為200 Hz，延遲為1 ms，并且采用閉環結構，即使在動態環境中也能確保高線性精度和穩定性。

GYPRO4300是Tronics GYPRO4000新型高性能數字式MEMS陀螺儀平臺的首款產品原型，而MEMS陀螺儀平臺是對最近發布的AXO300閉環數字式加速度計平臺的有益補充。

在動態應用中實現精確導航和定位

作為一款微型、數字式和低SWaP(尺寸、重量和功耗)的高性能MEMS陀螺儀，GYPRO4300具有0.5°/h的典型零偏穩定性(最大為2°/h)和0.1°/√h的ARW(陀螺角隨機游走)，為實現各種動態應用中的新一代精確定位、導航和穩定功能夯實了基礎，比如鐵路、陸地車輛、VTOL(垂直起降)飛機和UAV(無人機)、海洋和海底系統，以及打鉆和測量?jī)x器等。

適用于強振動工況下系統的微型且堅固的陀螺儀

Tronics GYPRO4300陀螺儀采用閉環結構設計，具有高達0.5°/h/g2的優異抗振動性能，適合惡劣工況應用。陀螺儀采用微型密封的J引線陶瓷封裝，可確保較長的操作和儲存壽命，滿足關鍵應用的嚴格熱循環要求。而且，陀螺儀還嵌入了一個帶24位數字SPI接口的完全硬編碼的電子設備，能快速集成到INS(慣性導航系統)、IMU(慣性測量單元)以及AHRS(姿態和航向參考系統)。為了盡可能減少多軸應用中的機械交叉耦合，GYPRO4300還提供了3個頻率范圍。

低SWaP、高性?xún)r(jià)比、高可靠性的陀螺儀

憑借微型封裝和低功耗的特點，Tronics GYPRO4300陀螺儀提供了一種數字化、低成本和低SWaP的替代方案，非常適合用于取代其他笨重、昂貴且耗電的解決方案，比如DTG(動力調諧陀螺儀)和FOG(光纖陀螺儀)。GYPRO4300的固態結構還減少了內部組件數量并降低了系統復雜性，MTBF(平均故障間隔時間)超過1,000,000小時，是現有同等性能DTG和FOG的10倍之多。此外，其內置自檢功能不僅能初始驗證傳感器的完整性，還能實現持續的運行功能測試。

GYPRO4300陀螺儀是對高性能Tronics AXO®300數字式加速度計的有益補充，兩者共用SMD J引線陶瓷封裝(12 x 12 x 5 mm)并配備相同的數字接口，能低成本集成和組裝到印刷電路板 (PCB) 并確保高可靠性，即使在溫度驟變的惡劣工況下也不例外。

如有需要，您可直接聯系Tronics或?qū)ｉT(mén)的授權代理(從歐洲的TEXIM開始)索取GYPRO4300試樣和進行評估參考，還可使用基于Arduino的評估套件快速評估傳感器。該套件提供多項內置測試功能，如輸出讀取和記錄、重新校準和數字自檢。

GYPRO4000陀螺儀平臺將很快推出更多新的產品原型，以滿足各種特定應用需求，比如精確姿態確定所需的改進的零偏穩定性、更低的ARW和更小的帶內噪聲。

特性和應用

主要應用

?地面車輛和火車GNSS輔助定位和導航用的INS(慣性導航系統)

?UAV和e-VTOL用的AHRS(姿態和航向參考系統)

?船舶動態定位用的MRU(運動參考單元)

?精密機器人和遠程操作車輛用的IMU(慣性測量單元)

?穩定系統

?測試儀器

主要特點和優勢

?測量范圍為±300 °/s，單軸陀螺儀

?零偏穩定性：0.5 °/h(典型值)，2 °/h(最大值)

?陀螺角隨機游走：0.10 °/√h

?抗振動性能：0.5 °/h/g2

?延遲：≤1 ms

?平均故障間隔時間 (MTBF)：>1,000,000小時

?24位數字SPI接口
