引言

成本、設計時間和意想不到的問題是困擾電源模塊設計項目經理的三大挑戰。無論是用于電動汽車充電站、清潔能源、變速驅動器、IT設備的電源，還是數百種其它應用，現代電源模塊幾乎都有一個共同點：就是利用柵極驅動器來控制半導體電源開關，而優化電源可能是一個巨大挑戰。本文將回顧當前的設計挑戰，并討論實現最小化設計的創新解決方案。

電源設計中的挑戰

柵極驅動器選項廣泛，對于傳統類型，其設計挑戰遠不止驅動器的選擇。開關需要一個偏置電源來提供柵極功率，這通常需要與受控接地隔離的多個電源。

設計這些電源需要占用寶貴的工程時間。在設計中添加組件會增加電源模塊的成本、尺寸和復雜性，這會體現在設計和BOM等層面，更高的復雜性會增大設計驗證和應用中出現意外問題的風險。

傳統的柵極驅動器也通常需要采用自舉電路來產生控制高側開關所需的浮動電壓。然而，如何為該電路選擇最佳組合的組件通常具有很大挑戰性。

一個更簡單的設計過程是使用這樣一個柵極驅動器，它不僅能夠提供控制開關所需的功率，并具有一個電容器為高側開關創建浮動電壓。

更簡化的系統設計

現在已經出現了一種新解決方案，不再需要外部電源，同時可簡化設計過程，降低成本和復雜性。Allegro集成有Power Thru技術的集成電路包括一個單一、新穎的磁耦合裝置，利用驅動開關柵極所需的功率來傳輸柵極開/關邏輯信號，因而不再需要外部輔助電源。這種磁耦合裝置可提供完全的電隔離，使得Power Thru柵極驅動器非常適合用高側、側端和隔離應用。

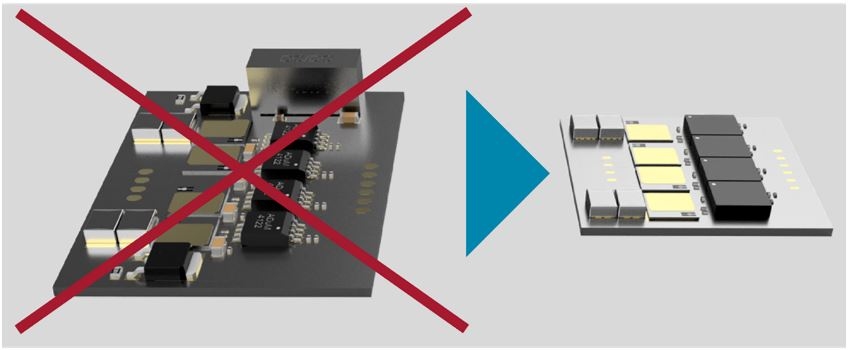

圖1：Allegro Power Thru技術使用磁耦合提供帶有邏輯信號的開關電源，不再需要外部輔助電源，能夠?qū)崿F(xiàn)更小的系統尺寸、更少的組件/簡化的BOM、更小的設計復雜性和更低的成本。

節省設計時間

Allegro的Power Thru柵極驅動器消除了對輔助電源的需求，因而可以降低BOM成本，減小系統尺寸和構建復雜性，縮短工程設計時間，提高測試和驗證早期成功的可能性以及應用可靠性。Allegro Power Thru柵極驅動器具有獨特的設計和結構，易于使用，只需確定一個電容器即可進一步縮短設計時間，提高早期設計成功的可能性。

綜合考慮電源模塊結構的所有層面，與傳統解決方案相比，Allegro power Thru柵極驅動器可以節省成本、簡化設計、提高系統可靠性和性能。
