引言

航空地面電源是飛機地面保障的主要設備之一,是航空保障設備使用過程中的關注重點,飛機地面維護檢測、發動機啟動、科研試驗等均離不開地面電源提供的動力。地面電源一旦出現故障,輕則延誤保障工作,延長飛機出動準備時間,重則可能造成飛機及人員的損傷。通常對飛機地面電源的監控都是通過一些儀器儀表對電源進行檢查,不能及時發現地面電源中出現的問題,效率較低:同時,儀器儀表本身的誤差及操作人員或多或少會產生的一些誤差,容易導致對地面電源的判斷出現較大的偏差。因此,本文提出一種數字化的地面電源監控方法,該方法實時性強、準確性高,可有效縮短地面電源的檢測時間,提高維護人員的工作效率,提升飛機的可維護性及安全性。

1地面電源監控概述

當?shù)孛骐娫聪蝻w機供電時,周期性采集地面電源的電壓、頻率、相序(正常范圍:電壓105~121V、頻率375~425Hz、相序ABC或BCA或CAB),將符合飛機要求的地面電源接入機上電網,讓地面電源為機上負載供電:若地面電源發生故障,在地面電源故障期間進行等延時或反延時保護。若地面電源在等延時或反延時保護期間恢復正常,則繼續由地面電源供電:否則在等延時或反延時保護后切斷地面電源,并通過總線向其上位機報告地面電源故障原因。

2地面電源監控的硬件實現

2.1電壓監控

2.1.1電路原理

目前,對交流電源的采集主要有峰值采樣和有效值采樣兩種方式,此處采用峰值采樣(也叫峰值檢測)對交流模擬量的電壓進行采集。峰值采樣就是在指定時間內檢測出信號的最大值。

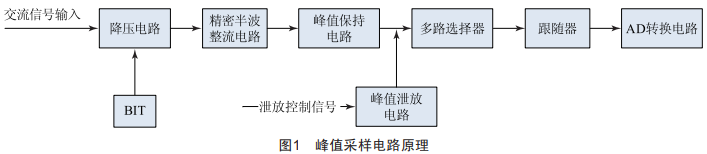

峰值采樣電路主要由降壓電路、精密半波整流電路、峰值保持電路、峰值泄放電路、多路選擇電路、跟隨器、AD轉換電路等組成,其實現原理框圖如圖1所示。

2.1.2電路設計

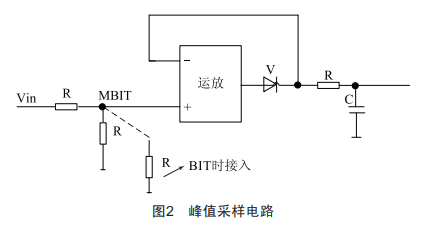

如圖2所示,峰值采樣電路一般由一個運放構成的電壓跟隨器、二極管、電阻、電容組成。被測交流電源信號經電阻分壓后,再經過由運放、二極管構成的精密半波整流電路進行整流。這里是將二極管的單向?qū)щ娞匦院头糯笃鞯膬?yōu)良放大性能相結合,對輸入交變信號進行精密整流。

當輸入信號為正半周時二極管導通對電容充電,一直充電到峰值即最大值,當輸入電壓為負半周時二極管截止,電容不放電,保持電壓峰值。應使用介電吸收盡量小的電容,不得使用電解電容。電容的正端電壓在動態響應中漸趨穩定,形成直流信號,該直流信號的電壓即為被測交流電源信號的峰值。

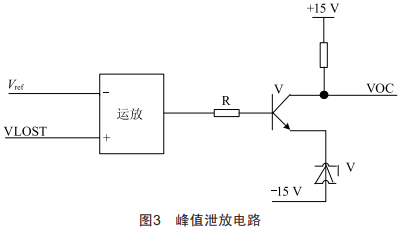

峰值保持時間由RC時間常數確定,一旦電容充電到峰值,則保持該峰值,為避免負載電容上由于積累電荷,從而影響下一相的峰值采樣結果,需要設置峰值泄放電路。峰值泄放電路如圖3所示。

峰值泄放電路用于將保持電容上積累的電荷泄放掉。為了能將保持電容上積累的電荷泄放干凈,在泄放時,應使保持電容正端的電壓小于0V。通過軟件和可編程邏輯對峰值泄放回路進行控制。信號VLOST為可編程邏輯器件輸出的TTL電平,V為穩壓管。當VLOST為高電平時,運放輸出+15V,三極管導通,三極管的集電極端輸出為負值,峰值泄放功能被啟用,將輸入被測信號的峰值電壓泄放掉,以保證下次峰值實時采樣的正常進行:當VLOST為低電平時,運放輸出一15V,三極管截止,三極管的集電極端輸出空開,通過電阻上拉至+15V,峰值泄放功能被禁止。

進行BIT時,先讀取當前采集結果,再在采集電路的MBIT處對地接入一個電阻(圖2),這樣相當于給正常采集時對地的分壓電阻并聯了一個電阻,即分壓電阻的阻值發生了改變,從而使峰值采樣電路采集的結果按照一定系數發生改變。在軟件中可通過判斷這兩次采集到的電壓的比值是否在門限范圍內來判斷BIT結果是否正常。

2.2頻率監控

2.2.1電路原理

交流信號經分壓后,進入比較器,將交流輸入信號轉換為與之頻率一致的方波信號,輸入到可編程邏輯器件內,在可編程邏輯器件內部通過邏輯實現頻率測量。

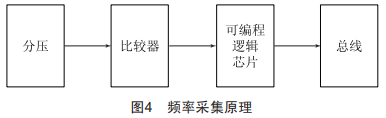

頻率采集原理圖如圖4所示。

2.2.2電路設計

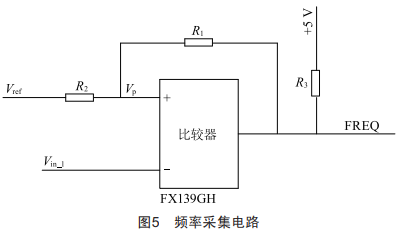

頻率采集電路如圖5所示。

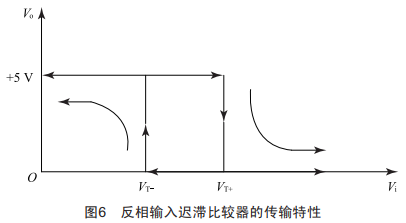

分壓后的信號Vin1輸入到比較器的反相端,與同相端參考電壓Vref進行比較。采用遲滯比較器電路(也叫施密特電路)進行采集處理,遲滯比較器是一個具有遲滯回環傳輸特性的比較器,通過在反相輸入單門限電壓比較器的基礎上引入正反饋網絡,組成了具有雙門限值的反相輸入遲滯比較器,其傳輸特性如圖6所示。如將Vin1與Vref位置互換,就可組成同向輸入遲滯比較器。

由于正反饋作用,這種比較器的門限電壓是隨輸出電壓Vo的變化而變化的。這樣可防止輸入電壓在Vref附近出現干擾,輸出電壓時而為高、時而為低,導致比較器輸出不穩定。它的靈敏度雖然低一些,但抗干擾能力卻得到了很大提高。

利用疊加原理有:

根據輸出電壓Vo的不同值(VoH或V0L),可分別求出上門限電壓VT+和下門限電壓VT一為:

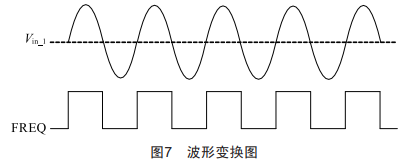

由比較器內部結構可知,當比較器輸出低狀態時,等效于輸出端接地,即V0L≈0V,當比較器輸出高狀態時,等效于開路,輸出端通過電阻R3上拉至+5V,即V0H≈5V,則由式(2)和式(3)可求得VT+和VT一。比較器輸出與輸入信號頻率一致的方波信號,如圖7所示。

比較器輸出的方波信號輸入到可編程邏輯器件,在可編程邏輯器件內通過邏輯實現頻率測量。頻率測量通常有兩種方法,即計數法和計周法。計數法是指在一定的時間間隔T內,對輸入的周期信號脈沖計數,被測信號的頻率越高,則相對誤差越小,這種方法適用于高頻測量。計周法是指在被測信號一個完整周期內對標準頻率信號的脈沖計數,被測信號的頻率越低,則相對誤差越小,這種方法適用于低頻測量。這里采用計周法進行頻率測量。

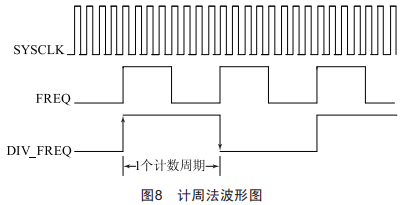

在邏輯內,首先對輸入的頻率信號FRE0進行二分頻,變?yōu)镈ⅠVIRE0信號,在DⅠVFRE0信號的上升沿開始計數,并在高電平內保持計數,在DⅠVFRE0信號的下降沿鎖存當前計數值,以備讀取,這樣就保證了計數周期為被測信號的一個完整周期,如圖8所示。

2.3相序監控

相序檢測同樣需要先將交流信號轉換為方波信號,在可編程邏輯器件內通過邏輯來實現。其轉換電路同頻率采集的轉換電路。

三相交流電源的相序按照8、A、B排布,8相超前A相l(xiāng)20О,A相超前B相l(xiāng)20О,則稱為正序或順序,反之則為逆序。

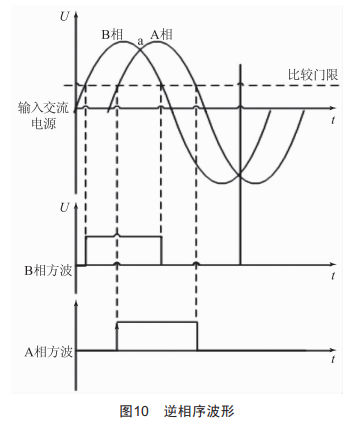

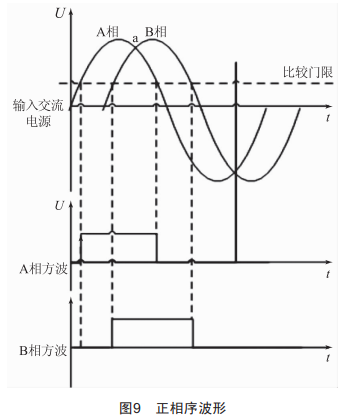

正序時,8相將超前A相,利用這一特點,即可通過可編程邏輯判斷三相相序的正確性。判斷的方法為在8的上升沿,A應為低電平,否則,發生相序故障。正序時的波形如圖9所示,逆序時的波形如圖10所示。相序故障能檢測到的條件是比較門限的電壓值應低于交叉點a的電壓值,如果比較門限高于交叉點,相序故障將無法檢測出,因為此時無論8、A相序正確還是故障,都滿足在8的上升沿,A為低電平。也可換為A相、B相或B相、8相進行判斷。

3地面電源監控的軟件實現

3.1地面電源監控軟件的功能

對地面電源進行實時監控,在地面電源故障期間進行等延時或反延時保護。若地面電源恢復正常,則繼續由地面電源供電:否則等延時或反延時后切斷地面電源。

3.2地面電源故障后切除或恢復地面電源供電的處理

當?shù)孛骐娫床徽r,將引發地面電源故障中斷,進入地面電源故障處理,對地面電源進行切除或恢復地面電源供電。地面電源故障后切除或恢復地面電源供電的處理方法為:

(1)對地面電源的相序、三相電壓、三相頻率進行數據采樣,并對采樣數據(三相電壓、三相頻率)進行數字濾波。

(2)當?shù)孛骐娫聪嘈蚬收?立即切斷地面電源,并向其上位機發送應急通信包,切換到對地面電源的實時監控工作狀態。

(3)當?shù)孛骐娫催^壓時做反延時保護,若地面電源持續過壓,并達到反延時保護時間,立即切斷地面電源,并向其上位機發送應急通信包,切換到對地面電源的實時監控工作狀態。

(4)當?shù)孛骐娫闯霈F(xiàn)欠壓、過頻或欠頻時做等延時保護,若地面電源持續欠壓、過頻或欠頻,并達到等延時保護時間,立即切斷地面電源,并向其上位機發送應急通信包,切換到對地面電源的實時監控工作狀態。

(5)當?shù)孛骐娫闯霈F(xiàn)故障,在等延時或反延時保護期間,若地面電源恢復正常,則停止地面電源故障處理,切換到對地面電源的實時監控工作狀態,繼續地面電源供電。

(6)當?shù)孛骐娫垂收媳磺谐?切換到對地面電源的實時監控工作狀態后,應向其上位機發送應急通信包,報告地面電源故障原因,并設置地面電源不允許再次接入標志。

4結語

飛機地面電源在飛機的日常使用維護過程中起著不可或缺的作用。本文所述為對地面電源進行監控的方法,將符合飛機供電系統要求的地面電源接入機上電網,并實時監控地面電源的品質(即電壓、頻率和相序),當?shù)孛骐娫窗l(fā)生故障時,按系統要求對其進行切除處理。此方法已在飛機上進行了實際應用,實踐表明其各項功能和技術指標均達到了設計要求,且工作穩定、可靠性高、抗干擾能力強、方便實用,可有效提高地面電源維護效率,減輕地面維護人員的負擔,可以推廣應用到飛機供電系統中。
