Altium Designer 23.4.1

發布時間：2023年4月14日

Altium Designer 23.4.1 離線包

15天免費試用 Altium Designer

線束設計改進

為纜線/屏蔽/絞線對象添加了固定縱橫比

在當前版本中，為了防止出現圖形錯誤陳述，當將線束線纜、絞線和屏蔽等對象放入Harness Wiring Diagram(*.WirDoc)時，上述對象將使用固定縱橫比。此外，為了避免將這些對象轉換為圓點，其最小尺寸將根據文檔的當前捕捉柵格值進行確定。如需了解更多信息，請參閱Defining the Harness Wiring Diagram - Cables 和 Defining the Harness Wiring Diagram - Twists and Shields頁面。

導線的實時跟蹤

在當前版本中，將導線放入Wiring Diagram時，網絡線可以‘實時’跟蹤/刷新，以實時顯示連接位置。在先前版本中，僅在導線放置完成后才會進行網絡線刷新。通過實時跟蹤功能，我們可以更好地了解接線去向。

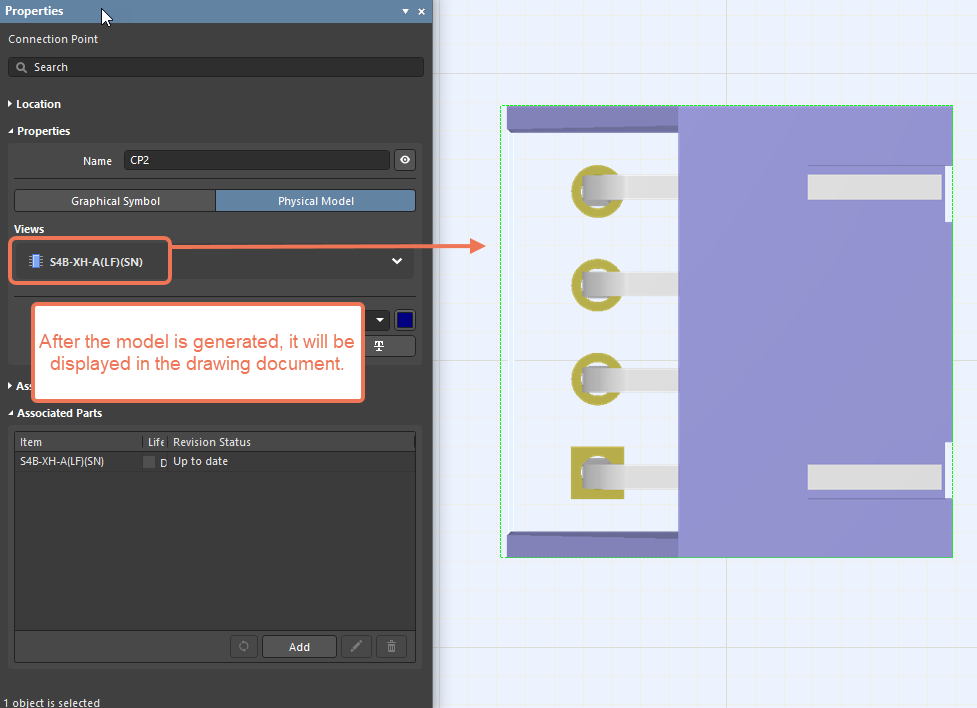

顯示連接點關聯部件的3D模型

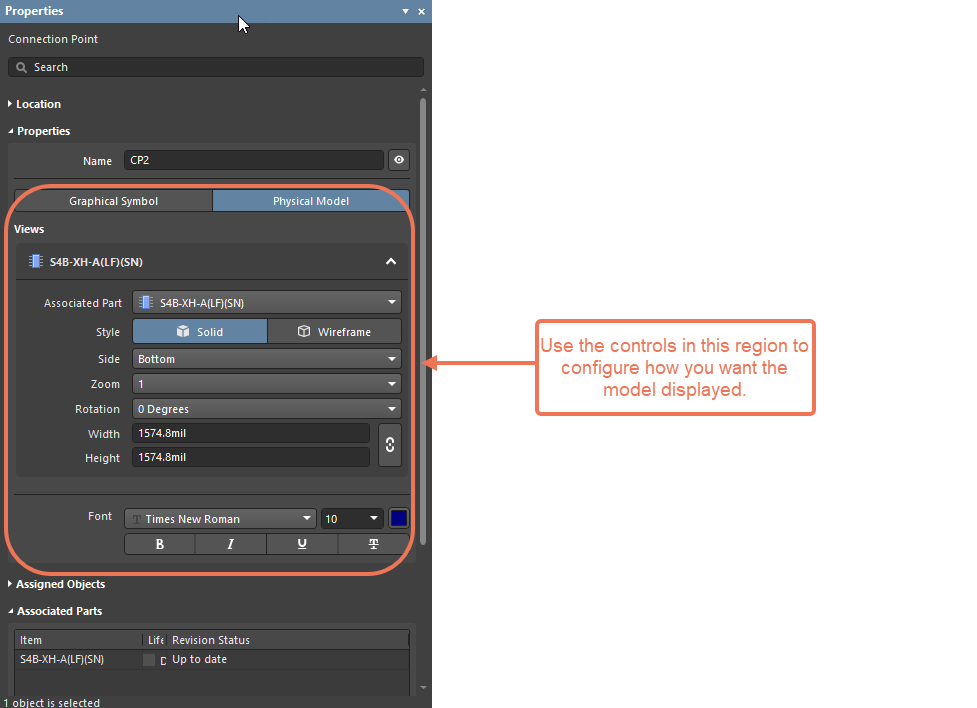

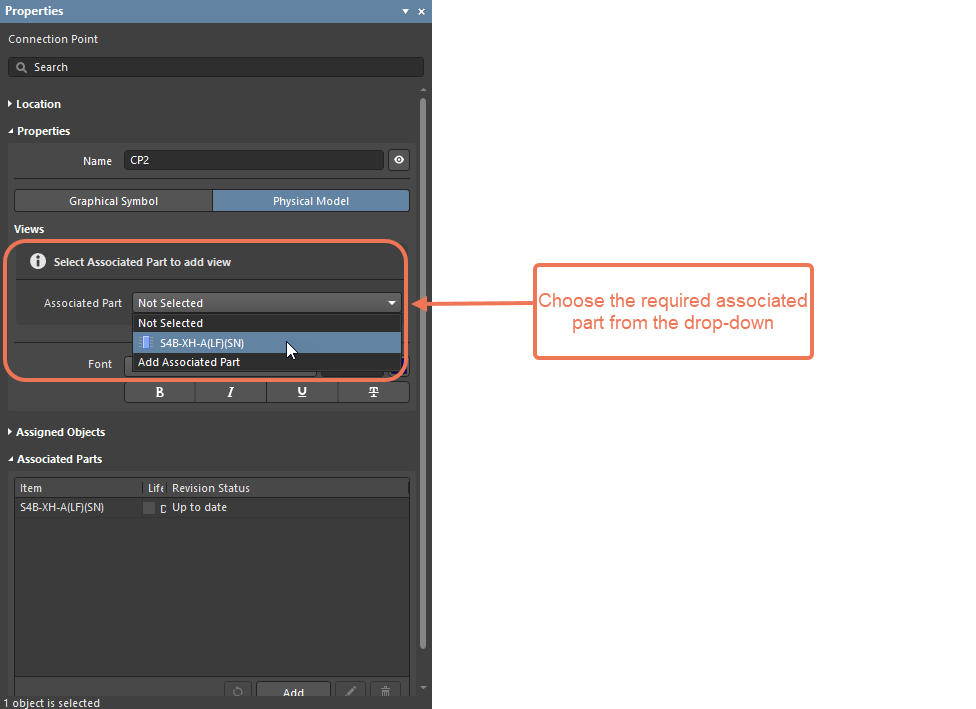

在當前版本中，可以顯示連接點關聯部件的3D模型。在Properties面板的Connection Point模式下，選定Properties區域中的Physical Model，然后使用Views區域中的Associated Part下拉列表選定所需關聯部件。將生成并在Layout Drawing中顯示模型。使用Views區域中的選項，對模型顯示進行配置。

如需了解更多信息，請參閱Creating the Harness Layout Drawing頁面。

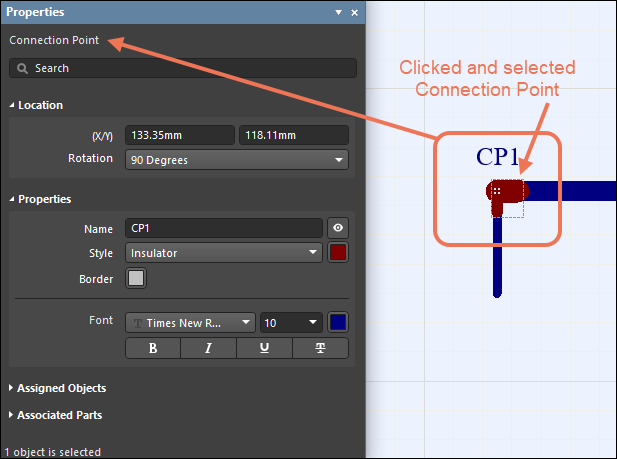

連接點選定操作改進

改進后，在與交束區鏈接的Layout Drawing中單擊Connection Point時，將僅選中連接點而不是選中整個交束區。

如需了解更多信息，請參閱Creating the Harness Layout Drawing頁面。

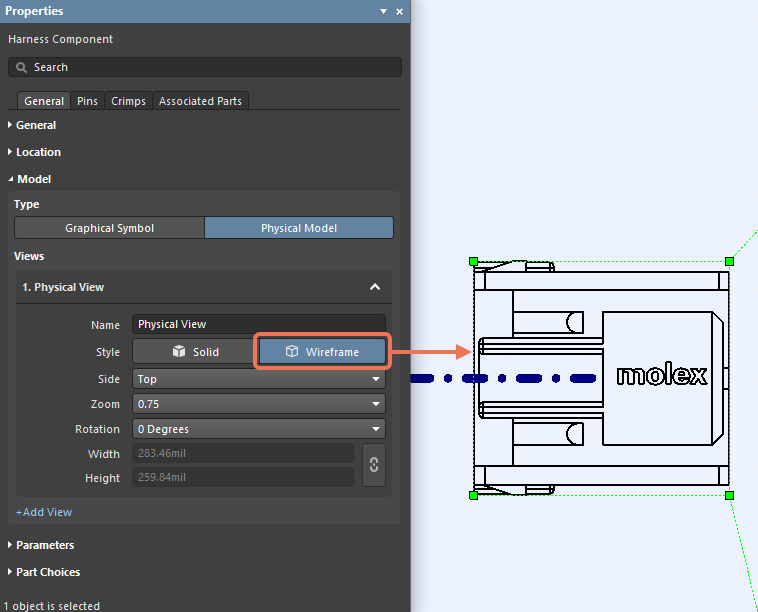

顯示3D模型的線框視圖

為了更加精確地顯示3D模型，在Properties面板的Harness Component模式中添加了新Style控件。您此時可以選擇將模型顯示為線框視圖(Wireframe)，或者顯示為以不帶線(Solid)的陰影圖。Style控件位于面板Views項下的Model區域。

使用鼠標將光標滾動到圖像上，以查看使用Solid display Style的模型。如需了解更多信息，請參閱Creating the Harness Layout Drawing頁面。

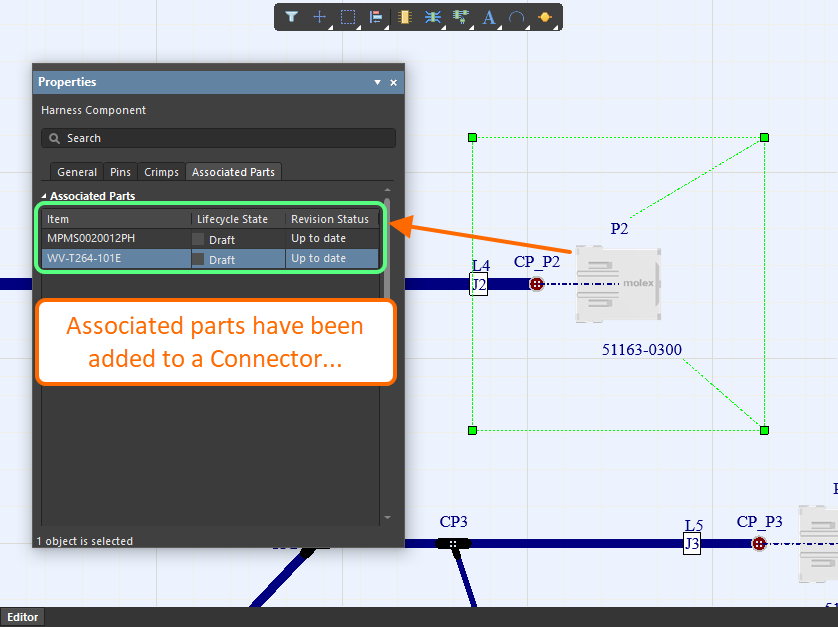

連接器和連接點圖注

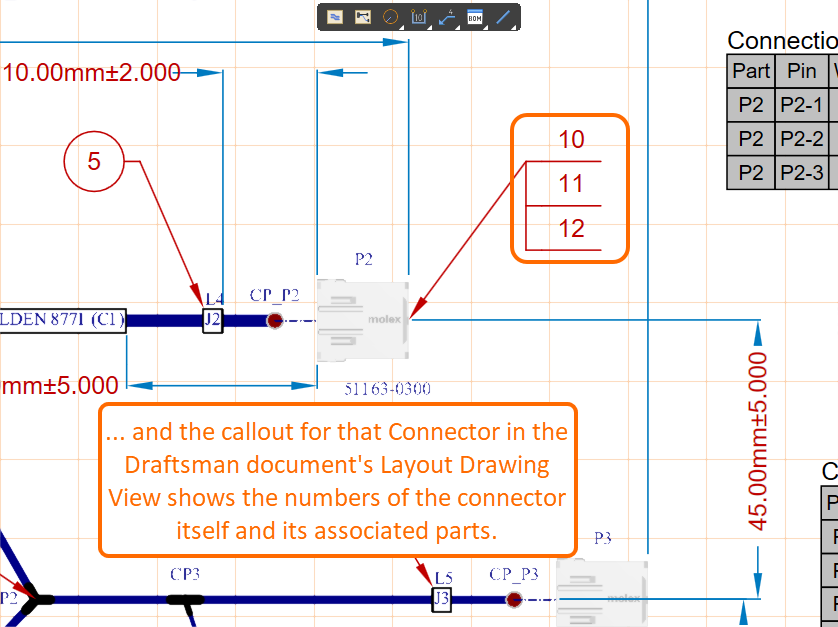

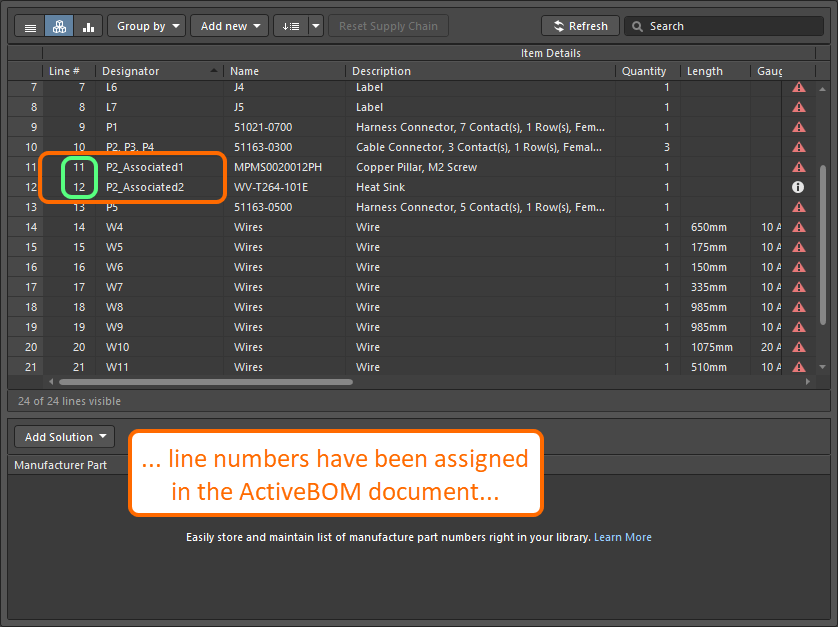

在Harness Manufacturing Drawing中，與連接器或連接點關聯的圖注此時將顯示其關聯部件的所有BOM條目位置編號。以下示例所示為連接器關聯部件的BOM條目位置編號。

如需了解更多信息，請參閱Creating a Manufacturing Drawing for a Harness Design – Drawing Annotation and Dimensioning頁面。

電路仿真改進

在“Controlled Sources”和“Variable Passives”的交流分析中增加了對輸出值的支持

添加上述功能后，對以下元件進行交流分析時，將支持輸出電壓、功率和電流：

對于可變無源元器件，同樣支持上述輸出值。如需了解更多信息，請參閱Configuring & Running a Simulation – AC Sweep頁面。

添加了PSpice Primitives

添加了對以下功能的支持：

添加了對只讀存儲器(ROM)PSpice數字基元及其UROM時序模型的支持。

添加了對多位A/D轉換器(ADC)PSpice數字基元及其UADC時序模型的支持。

如需了解更多信息，請參閱Verifying & Preparing a Project for Simulation – Support for PSpice Digital Devices頁面。Altium Designer 23.4中完全公開的功能以下功能已從Open Beta版中刪除，并已在此版本中轉換為Public：

將修改后的 PCB 元件生成為單獨的條目 - 自22.11版本開始提供
