說起電動汽車的缺陷，可能人們首先想到的就是“行駛里程”問題。因?yàn)樵谡囋O(shè)計方面，電動汽車的行駛里程往往是影響用車體驗的重要因素，同時也是所有廠商最為頭疼的一大難題。

作為全球領先的半導體解決方案供應商，德州儀器（TI）自然也注意到了這個問題。此前，TI已先后向客戶提供了包括驅動芯片、MCU、輔助供電、隔離電壓電流采樣等在內的多種提高行駛里程的解決方案。如今，為了進一步提升整個系統的可靠性，TI又發布了一款高集成度的功能安全合規型隔離式柵極驅動器——UCC5880-Q1，旨在利用高壓半導體技術，更大限度地延長汽車行駛里程。

為了讓大家搶先了解這款產品，德州儀器混動汽車/電動汽車部門總經理吳萬邦（Mark Ng）和德州儀器中國汽車半導體事業部技術支持經理郭津（Johnny Guo）在新品發布會上對其進行了詳細的介紹。

據了解，TI在半導體創新領域確立了四大目標：一是幫助用戶更大限度地延長汽車行駛里程；二是幫助客戶改進電動汽車的充電性能和效率；三是通過半導體技術的創新和更迭，讓電動汽車變得更加經濟實惠；四是致力于幫助客戶設計安全可靠的電動汽車。

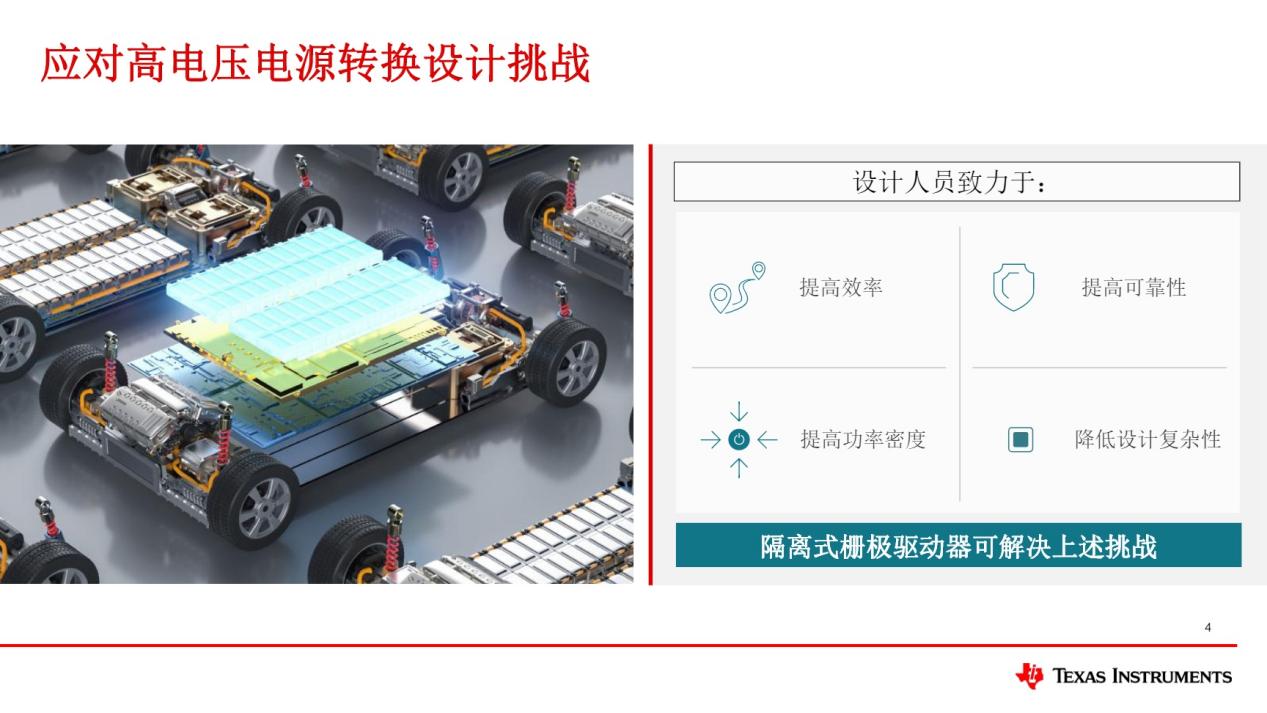

然而，在進行電動汽車高壓電源與電驅動設計時，往往客戶也有四大目標：一是希望設計出更高效的牽引逆變器；二是需要提高功率密度，在輸出相同功率的情況下減小體積，或是在相同體積的情況下輸出更大功率；三是需要設計出高可靠性的系統，因?yàn)闋恳孀兤骱蛣恿ο嚓P(guān)，安全可靠非常重要；四是需要降低系統復雜度，使用更少的元器件設計出相同功能的系統。

此次TI推出的柵極驅動器UCC5880-Q1，則可以很好地滿足以上四個需求。

TI指出，隨著電動汽車日益普及，牽引逆變器系統的半導體創新技術，有助于克服某些阻礙其廣泛普及的關鍵技術障礙。

“使用UCC5880-Q1的可調驅動技術，設計人員可以根據工況提高牽引逆變器的整體效率；而產品的高集成度，還可以幫助客戶降低設計復雜度，并提高系統功率密度。同時，我們的芯片也是符合功能安全ASIL-D設計標準的，所以系統的可靠性就實現了很大的提升?！眳侨f邦介紹說。

對于設計人員，牽引逆變器不僅需要有更大的功率，還需要實現安全、可靠和高效。但目前市面上，大部分牽引逆變器的運行效率已經達到了90%，甚至更高。因此，繼續優化、實現效率提升，將顯得格外困難。與此同時，更高壓的設計需求和新半導體器件的使用，也會帶來產品結構更迭和散熱限制等挑戰。然而，使用TI的器件優化系統后，牽引逆變器的運行效率則可以得到明顯提升。

吳萬邦強調，TI不只提供芯片級解決方案，還提供整套系統解決方案。

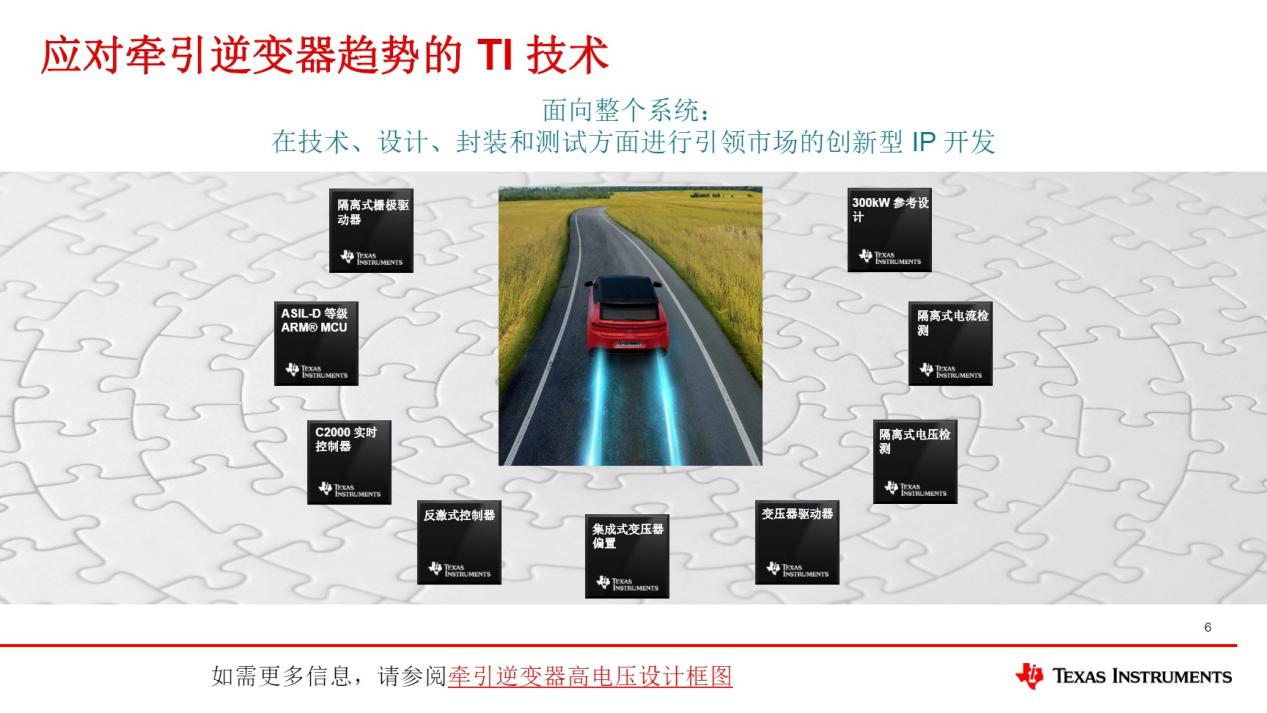

針對牽引逆變器趨勢，TI面向整個系統，在技術、設計、封裝和測試方面均進行了引領市場的創新型IP開發。在整個牽引逆變器系統中，除了隔離式柵極驅動器，還包括ASIL-D的MCU、C2000? 實時控制器、反激式控制器（可以充當系統的輔助供電）。而針對分布式輔電等未來趨勢，TI還有全集成式的輔助供電模塊、隔離電壓/電流檢測采樣、隔離電源檢測等。

另外，除了此次發布的隔離式柵極驅動器UCC5880-Q1，TI還跟Wolfspeed共同開發了300kW牽引逆變器參考設計，將UCC5880-Q1和Wolfspeed的SiC模塊搭配使用，可以完成整體測試與認證。

據官方介紹，UCC5880-Q1可以解決復雜的高電壓系統設計挑戰：一方面，基于SPI的器件集成了實時可變柵極驅動強度、先進的SiC監控和保護，以及功能安全診斷；另一方面就是符合ISO26262標準，該器件可以支持設計人員構建更安全、更高效、更可靠的SiC和IGBT牽引逆變器。

具體來說，UCC5880-Q1具有SPI通信接口以及集成的監控和保護功能，可以有效降低設計復雜性、減少外部元器件成本。工程師可以使用SiC EV牽引逆變器參考設計，進一步簡化設計并快速設計出一套更高效的牽引逆變器系統原型。

與此同時，在柵極驅動器UCC5880-Q1中，TI還設計了可實時調節柵極驅動強度的功能，通過以20A到5A的幅度實時改變柵極驅動強度，設計人員可以使用UCC5880-Q1更大限度地減少SiC開關功率損耗，將系統效率提高多達2%，從而將每次電動汽車充電后的行駛里程延長多達11公里。若以此計算，對于每周為車輛充電三次的電動汽車用戶來說，年行駛里程可延長1,600多公里。

對于TI來說，可調驅動功能在其高電壓系統設計中的重要性不言而喻，因?yàn)镾iC可以實現更高的開關速度。從系統效率的角度來說，開關速度越快，開關損耗就越低，而效率也就越高；從系統可靠性的角度來說，開關速度越快，則可能導致更大的電壓過沖，進而影響到模塊的可靠性。而TI提供的可調驅動功能，可以讓用戶在開關速度和電壓過沖之間實現平衡。

事實上，這些年TI除了注重產品研發與系統設計，其在高壓電源技術的投資方面也是頗有收獲。

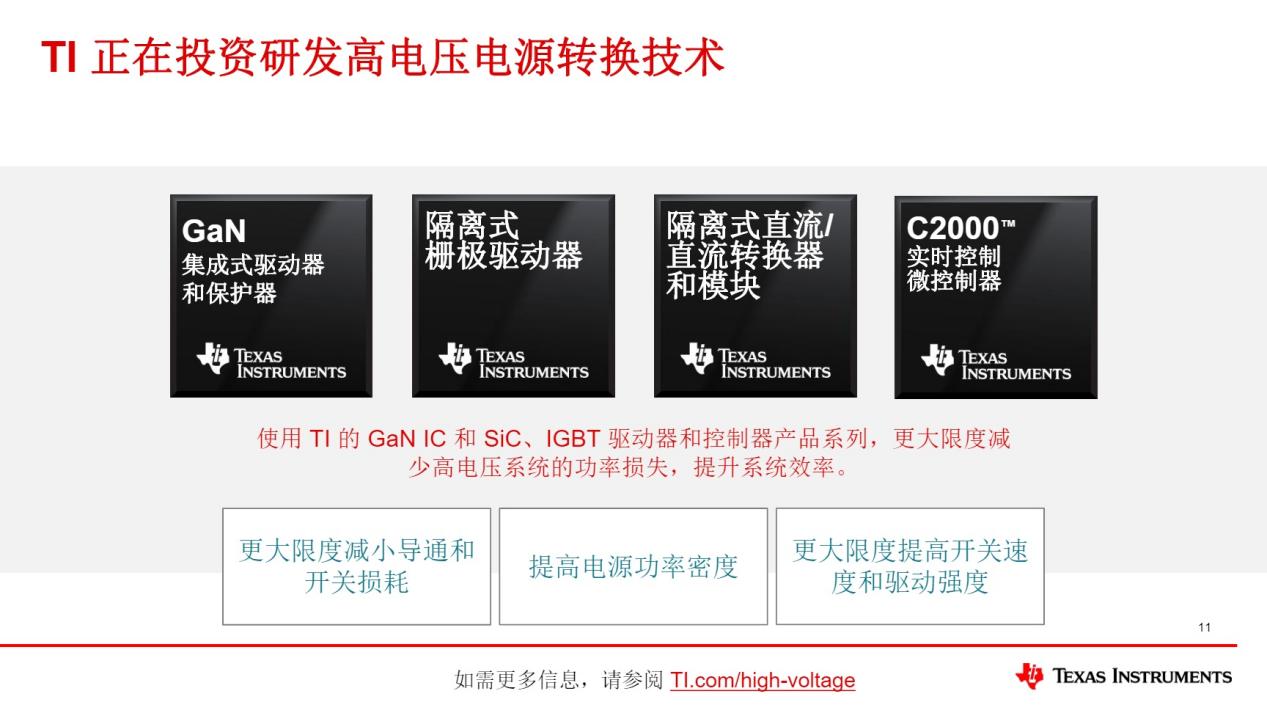

我們都知道，在電動汽車中，高電壓技術不只應用在牽引逆變器中，還會用于車載充電器OBC和高壓轉低壓的DC/DC中。而該技術主要涵蓋于氮化鎵、隔離式柵極驅動器，以及搭配使用的輔助供電方案和C2000實時控制器四類產品中。

TI在高壓技術領域有三個目標：一是通過半導體器件的創新，幫助用戶更大限度地減少開關損耗；二是通過小體積設計，包括簡化外圍器件，幫助用戶提高功率密度；三是通過技術創新，更大限度地提高功率管的開關速度，并增強驅動強度。

為此，TI借助先進的高壓技術和芯片技術的創新，幫助用戶設計更加高效且更加可靠的牽引逆變器，從而延長電動汽車的行駛里程。

“我們的目標是通過技術創新，幫助用戶實現更高效率、更高可靠性和更高安全性的設計目標；同時，通過技術創新來降低方案成本，讓更多消費者買到性價比更高的電動汽車?！眳侨f邦如是說。

可以想象，在TI高電壓電源轉換技術的創新驅動下，未來的電動汽車將會跑得更遠、更快、更安全。
