引言

多節鋰電在電子產品中應用非常普及，如戶外藍牙音箱、電動工具、筋膜槍、充氣泵等。這類電子產品傳統上一般標配一個專用的充電適配器，不同類型電子產品的充電器無法通用。隨著這幾年USB-C接口的普及，PD快充在消費者手上已隨處可見。如何省掉傳統的適配器，實現Type-c給1-4節鋰電池快速充電呢？

深圳市永阜康科技有限公司現在大力推廣一顆1-4節鋰電池升降壓型3A充電IC-IU5180C，可以在保證安全的前提下以最大3A電流對設備進行充電，而且3.6V-22V寬范圍的輸入電壓，能夠通過調節反饋電阻的分壓比例，得到不同的恒壓充電電壓值，以便為1-4節鋰電池、1-5節磷酸鐵鋰電池充電。搭配合適的取電協議芯片(USB PD Sink Controller)，可以實現Type-c給多節電池PD快充。

工作原理說明

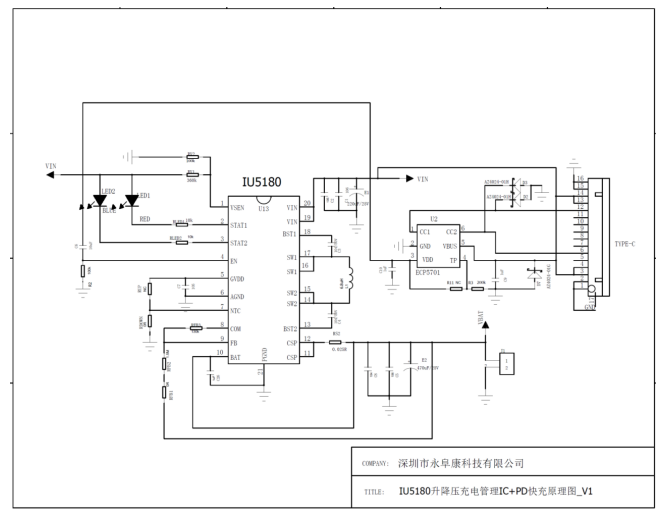

取電協議芯片與 PD 充電頭( PD Source) 進行協商，通過控制信號輸出協商電壓（最高協商電壓20V），然后充電管理IU5180C給 1-4 節鋰電池或1-5節磷酸鐵鋰電池充電。無需要外加MOS可支持35W的充電功率，減小設計尺寸及總體成本。 該參考設計為用戶提供超小型化、高可靠性的集成USB PD和 1-4節鋰電池充電方案。應用原理圖如下：

IU5180應用信息

1.IU5180腳位圖

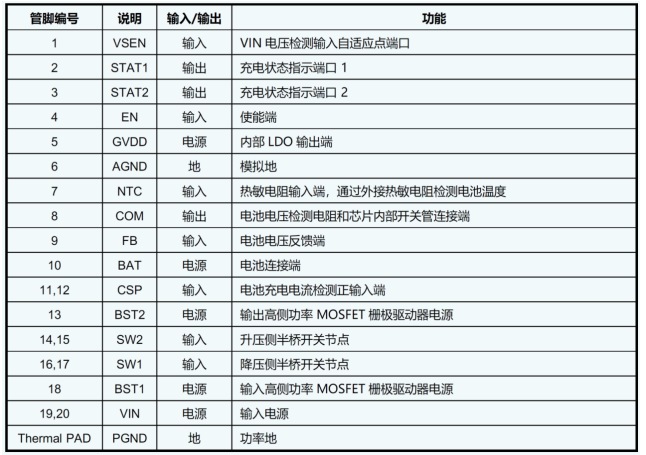

2.IU5180管腳說明

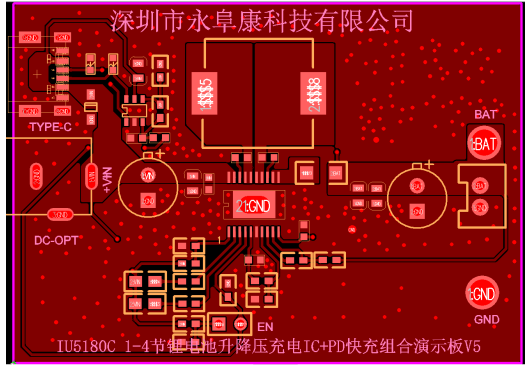

IU5180 +PD快充DEMO板PCB頂層設計圖

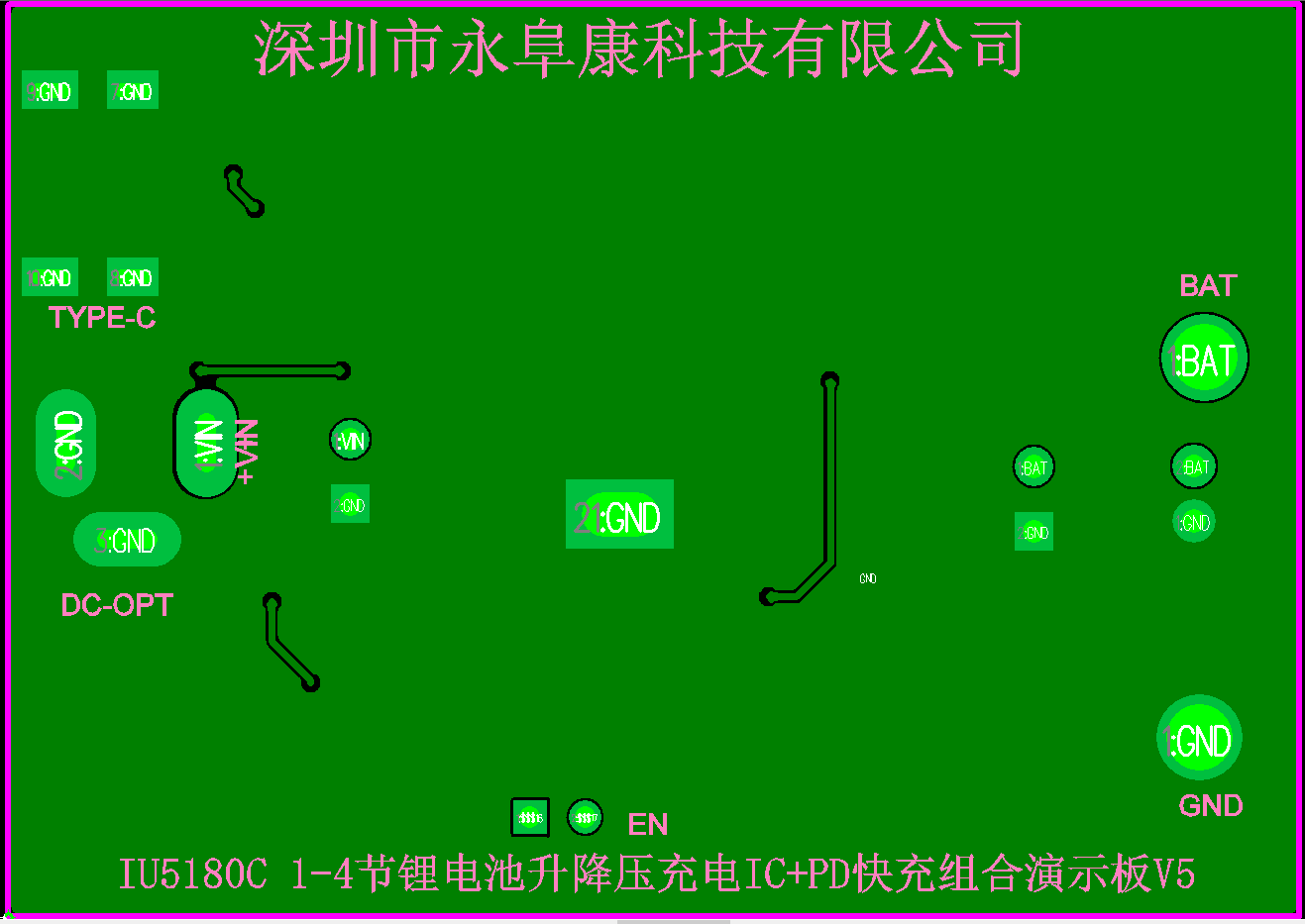

4.IU5180 +PD快充DEMO板PCB底層設計圖

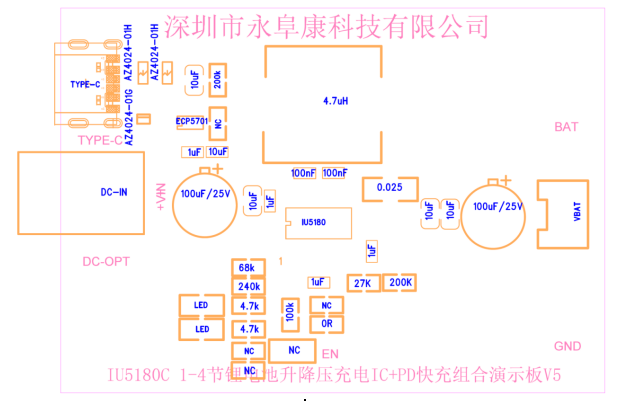

5.IU5180 +PD快充DEMO板貼片圖

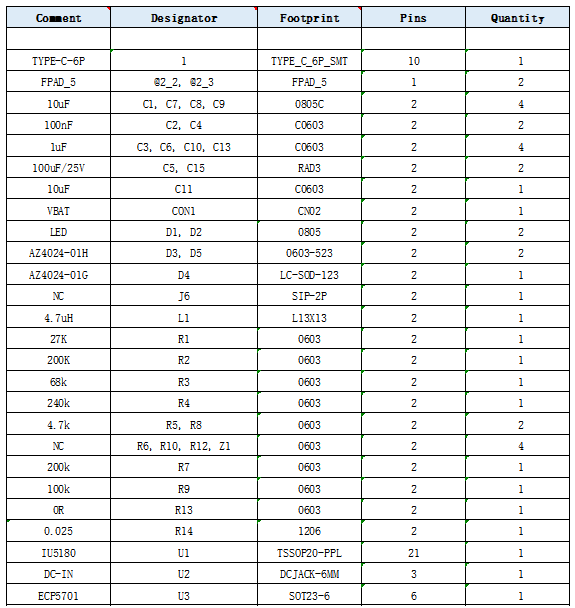

6.IU5180 +PD快充DEMO板物料清單

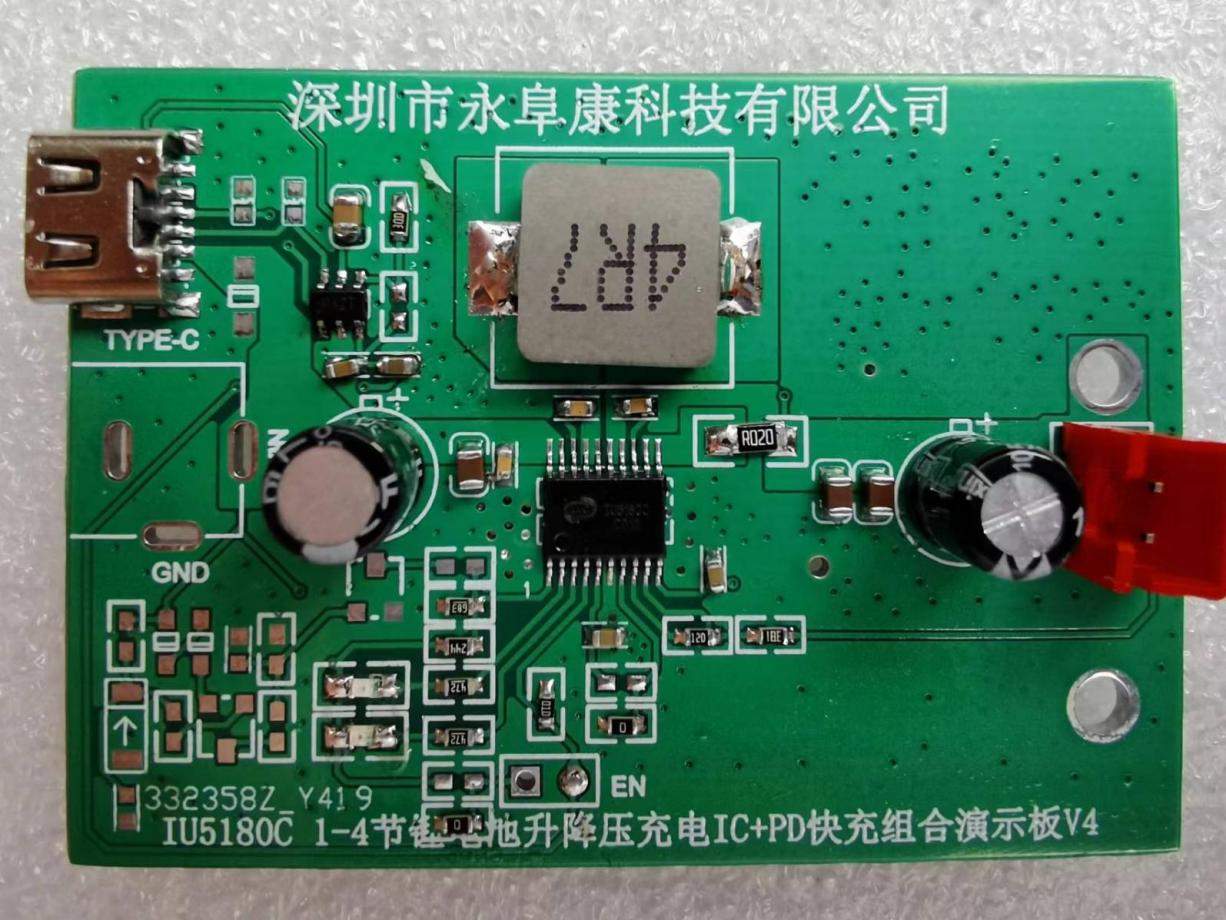

7.IU5180 +PD快充DEMO板實物圖
