隨著身邊智能設備的增多，一個充電頭對應一個設備，出門需要攜帶多個充電器已經成為日常，有時還會忘帶匹配的充電頭，無法充電造成困擾......多口快充的出現解決了這一難題，出門僅需攜帶一個充電頭，減輕背包的負擔，還可以滿足多個設備同時快速充電的需求。一款令人放心的多口快充必須具備安全性能好、可靠性高、兼容性強的特點，這對選擇的芯片解決方案具有高要求。拓爾微電子自有品牌65W 2C1A氮化鎵快充，內置協議芯片和降壓轉換器均為自家解決方案——IM2403、IM2406、TMI2286D，支持多種快速充電協議，兼容性強，可滿足各類設備的充電需求，且具備多種保護功能。

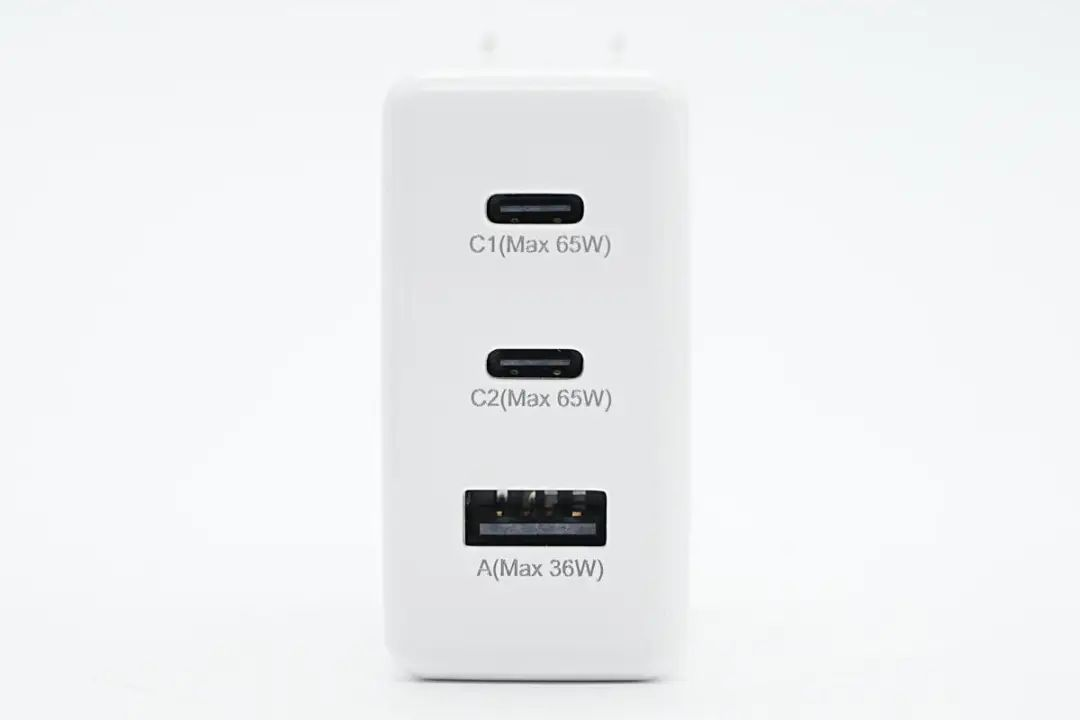

拓爾微 65W 2C1A氮化鎵快充充電器這款拓爾微 65W 2C1A氮化鎵快充充電器輸入端外殼兩側加入雙翼設計，提升穩定性;輸出端配有2C1A三個USB接口，可滿足多個設備同時充電的需求，配備可折疊國標插腳，放入包中不會刮花其它設備。

協議測試

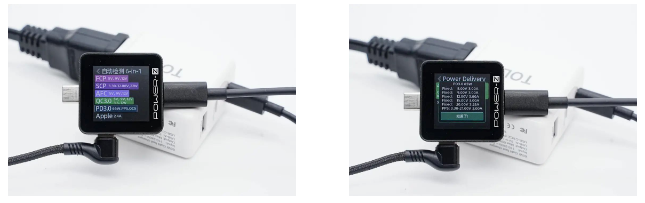

使用POWER-Z KM002C測試儀測得USB-C1口支持FCP、SCP、AFC、QC3.0、PD3.0、PPS、Apple2.4A充電協議(如左圖);PDO報文USB-C1具備5V3A、9V3A、12V3A、15V3A、20V3.25A五組固定電壓檔位，及3.3-21V3A一組PPS電壓檔位(如右圖)。

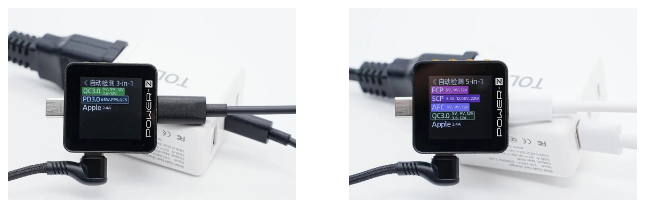

如左圖，USB-C2口支持QC3.0、PD3.0、PPS、Apple2.4A充電協議，且C2口PDO報文與C1口相同。右圖測出USB-A口支持FCP、SCP、AFC、QC3.0、Apple2.4A充電協議。

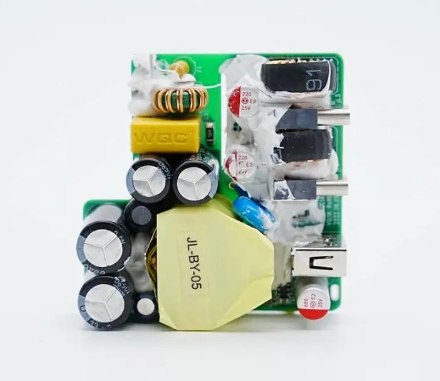

拆解拓爾微 65W氮化鎵快充下圖為充電器PCBA模塊正面，左上方是共模電感，安規X2電容;下方和變壓器的左側都是高壓濾波電解電容;底部變壓器采用膠帶嚴密包裹絕緣;右側是充電器的輸出降壓電路，其中兩路降壓電感外套熱縮管絕緣，元器件之間打膠固定。

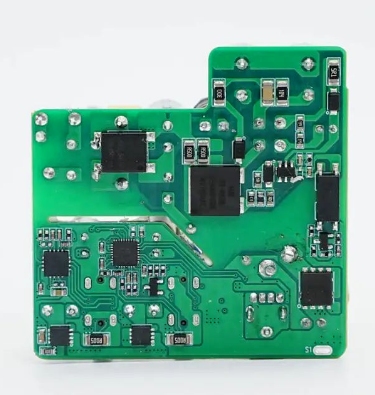

PCBA模塊背面左上方焊接整流橋，右側焊接反饋光耦、初級主控芯片和氮化鎵開關管。左下方焊接兩顆協議芯片和對應的VBUS開關管，右側焊接同步整流管。

左圖為安規X2電容規格為0.22μF。右圖是整流橋絲印DBF410，規格為4A 1000V。

PCBA側面可以看到高壓濾波電容，兩顆規格為400V 22μF(如左圖)。另兩顆高壓濾波電容規格為400V 33μF，總?cè)萘繛?10μF(如右圖)。

左圖為初級主控芯片采用一顆SOT23-6極小封裝的控制器。右圖是用于為主控芯片供電的濾波電容規格為50V 4.7μF。

1019光耦用于輸出電壓反饋(如左圖)。同步整流控制器為絲印91808(如右圖)。

左圖為同步整流管是一顆耐壓100V的NMOS，導阻7.3mΩ，采用PDFN5*6封裝。右圖是充電器輸出，分別焊接輸出濾波電容規格為680μF 25V、USB-A母座、藍色Y電容、USB-C母座和降壓電感。

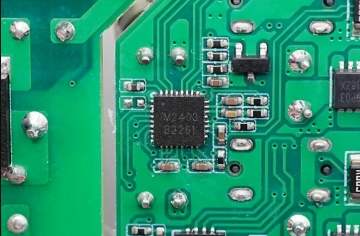

如下圖，拓爾微 65W氮化鎵快充內置的協議芯片采用拓爾微電子，型號IM2403。IM2403是一顆支持A+C雙口的快充協議芯片，A口C口無需ESD器件，且集成多種快充協議，兼容性強，已獲得USB-IF PD3.0認證，TID：6809。IM2403支持兩路獨立反饋，內部集成MCU和Flash，支持使用NMOS作為VBUS開關。同時內部采用智能功率分配，無需外置單片機，集成放電MOS管，支持可編程的線損補償。

拓爾微IM2403支持使用外置電阻選擇PDO，外置NTC熱敏電阻進行過熱保護，具備過壓，欠壓，過流和過熱保護功能，適用于USB-C適配器，采用QFN4*4-32封裝。

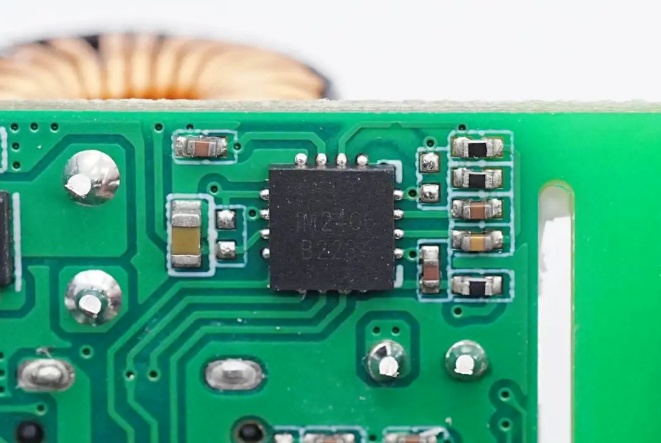

此外，內置的另一顆協議芯片同樣來自拓爾微，IM2406是一顆單USB-C口的協議芯片，且集成多種快充協議，兼容性強，已獲得USB-IF PD3.0認證，TID：6174。

拓爾微IM2406內部集成MCU和Flash，集成VCONN供電和E-Marker線纜檢測，支持I2C接口，可與其他芯片通信。支持CC和數據引腳過電壓保護，采用QFN4*4-16封裝。

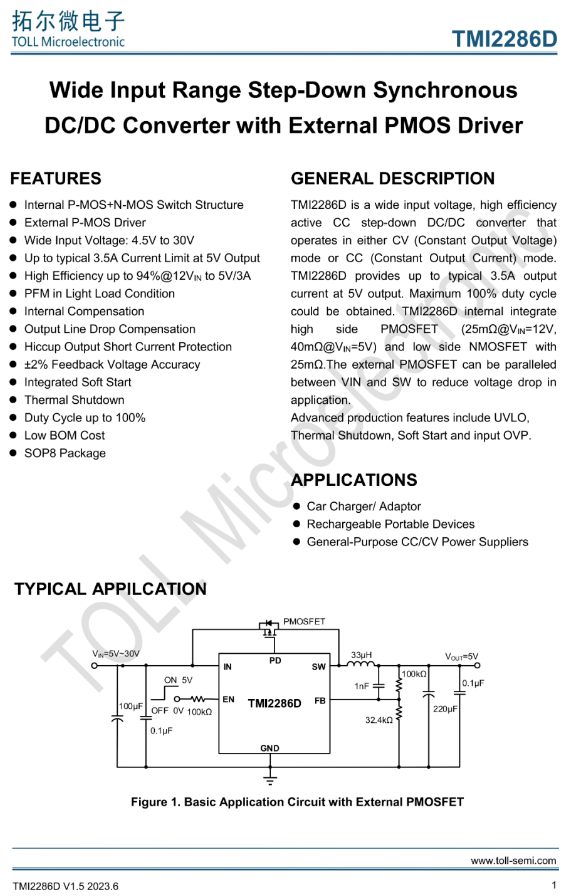

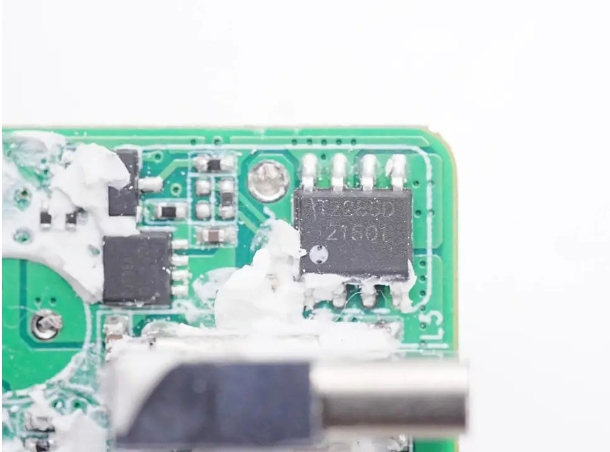

如下圖，內置的降壓轉換器來自拓爾微型號TMI2286D，由協議芯片控制調節輸出電壓。TMI2286D是一顆耐壓30V的同步降壓轉換器，內部集成軟啟動，支持100%占空比，具備過壓，欠壓，過流和過熱保護功能。

拓爾微TMI2286D內置開關管，支持內部環路補償和輸出線損補償。適用于車充、適配器、便攜設備等應用，采用SOP8封裝。

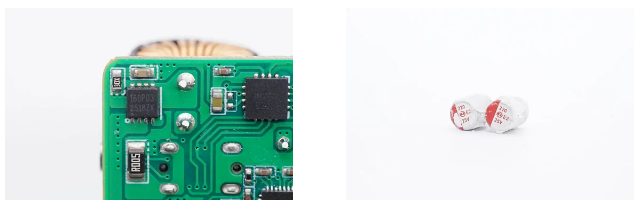

背面焊接一顆PMOS管，耐壓30V，導阻16mΩ，用于輸出擴流，另外一路也采用一顆PMOS管用于擴流，電路布局相同(如左圖)。兩路降壓輸出濾波電容，規格為220μF 25V(如右圖)。

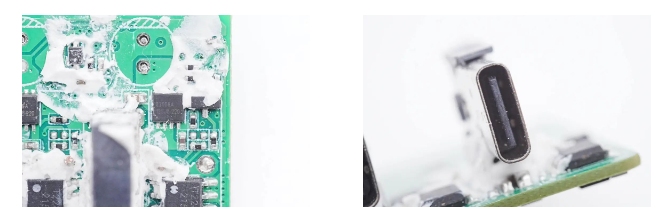

左圖為輸出VBUS開關管是一顆耐壓30V的NMOS，導阻為6mΩ，采用PDFN3.3*3.3封裝，另外兩路VBUS開關管與之相同。右圖是USB-C母座和USB-A母座都采用垂直焊接，過孔焊接固定。

拆解總結

拓爾微這款充電器具備2C1A三接口，滿足多個設備同時充電的需求，內置的協議芯片和同步降壓轉換器均為自家的解決方案，實現了多口降壓快充方案的設計。 這款充電器采用經典高頻QR開關電源架構設計，輸出采用拓爾微TMI2286D DC-DC二次降壓轉換器搭配IM2403和IM2406 PD快充協議芯片組成，實現智能功率分配。目前，拓爾微電子已有多款電源管理芯片、單C和A+C等多款快充協議芯片已應用到大品牌產品中，性能和質量收獲市場一致認可。未來拓爾微將持續提供全套解決方案及專業的技術支持服務，給客戶更多優質選擇。
