存儲器模型

存儲器對于整個計算機系統來說是至關重要的：供CPU執行的程序指令、程序運行過程中的變量和數據……，它們都要以存儲器作為載體。所以在實際的應用和開發中，人們總是希望單片機芯片的RAM和ROM容量能盡量大一些。這樣就可以存儲更多的代碼指令，運行規模更大更為復雜的程序。另外，存儲器本身的讀寫速度也就成為了CPU性能的最大瓶頸之一。更為形象的描述如圖1.9所示。

圖1.9 CPU從存儲器取指令以及進行變量、數據的存儲

ROM，即只讀存儲器，也就是說在它上面存儲的內容是無法被CPU直接修改的。（通常只能使用專用的燒錄器來修改其中的數據，不過現在一些新型的單片機芯片已經可以在CPU運行過程中去修改ROM數據了，這種技術被稱為“IAP”）所以，ROM通常被用來固化存儲程序指令代碼和一些無需修改的數據，比如字模字庫、常數等等。

RAM與ROM不同，它是可讀可寫的，因此被稱為隨機讀寫存儲器。CPU在運行過程中，可以對RAM中的任何數據進行讀寫修改操作。這就是C語言中賦值語句在底層得以實現的物理基礎，比如“int a; a=0”，就是將RAM中的某一個存儲單元寫入了一個數值0。但如果是“code int a; a=0”的話，編譯的時候就一定會報錯。（code關鍵字在51單片機C語言中是用來說明“變量”的位置在ROM中，同樣的定義在ARM上使用const）而且，RAM比ROM在讀寫速度上要快得多，所以CPU在運行程序的時候，通常都會把一些代碼指令拷貝到RAM中來，尤其是那些會被頻繁執行的部分（這就是C語言中的.text段，即代碼段）。但是RAM通常比ROM要昂貴的多（關于這一點大家應該有宏觀的感知，一個U盤16G才10塊錢，但是電腦內存條卻要好幾百），這也就是生產廠商為什么在單片機芯片中對于RAM的配比顯得很吝嗇，而對于ROM則略顯慷慨的原因。

為了更好地講解后面的內容，對于存儲器大家必須明確一點，它也算是一個常識：它是由很多的地址連續的存儲單元構成的，如圖1.10所示。

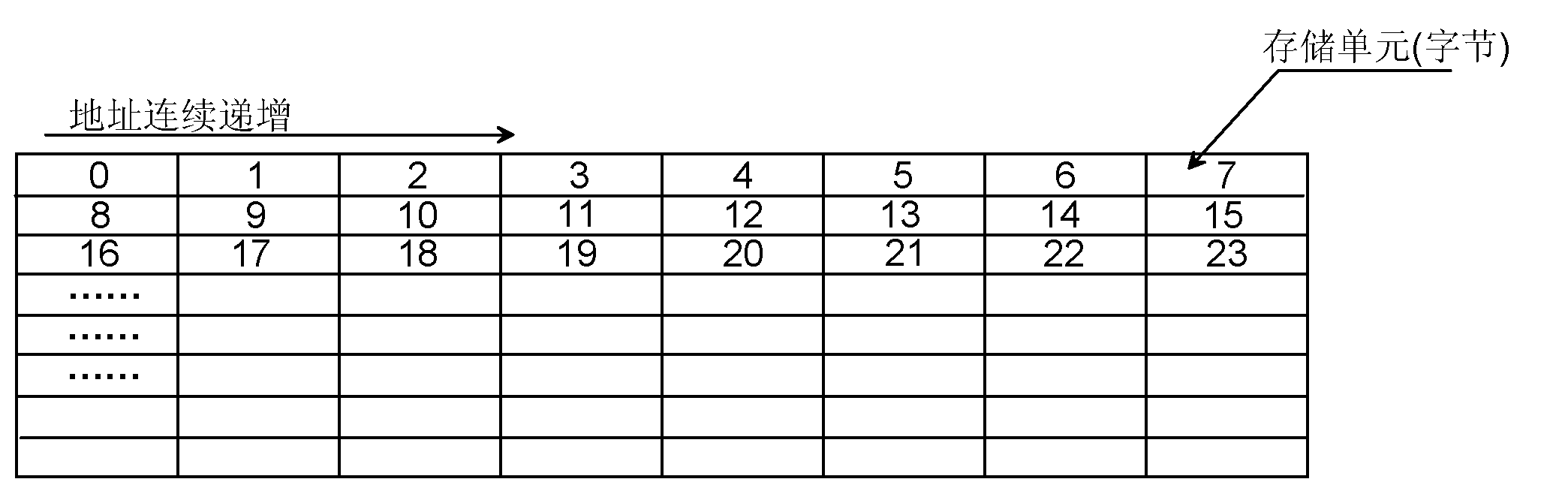

圖1.10 存儲器是由地址連續的存儲單元構成

總體來說，存儲器就是一個指令和數據的容器，它與CPU相互依存，這才使得整個計算機系統得以正常運作。此時一個極其重要的問題便應運而生：CPU是如何精準地從存儲器中取出指令和數據的，又是如何將數據寫入到存儲器中的？這一問題說起來簡單，但它卻引申出了一個關鍵的技術—“總線”！
