引言

供電企業的日常作業往往涉及很多電氣設備開關、刀閘,其操作邏輯、運行標準各不相同,時常會發生各種因邏輯操作順序和關鍵設備編號錯誤、操作項目跳項、將錯就錯等造成的人身、設備事故或安全生產誤操作未遂事件。雖然在供電企業的安全工作規程中規定了各種作業任務必須由兩位經過培訓考試合格的人員進行,但人必然有犯錯的時刻,不能保證任何時候都分毫不差地執行操作。為此,本團隊提出充分利用智能Android系統的便攜快捷特性,通過技術創新,將電力企業施工工作票和配網操作票生成與智能手機App相結合,以強化電力企業在安全生產領域的設備、人身風險管理。

1現階段"兩票生成"存在的痛點和難點

1.1痛點

日常出票需先進行現場核對以保證圖實一致,并在設備現場和辦公室之間往返至少兩次,確認設備狀態后才能完成電腦出票的步驟。除此之外,每次需操作時都要重新錄入不同的配電房名稱、設備位置、設備編號等重要信息。

1.2難點

即使辦理票據系統可以導入歷史票據參照,出票人員仍需進行逐項檢查,并對不同項進行修改。但是每次操作的設備狀態和環境不同,操作邏輯順序的要求也不盡相同,如票內關鍵字眼描述或關鍵設備編號部分出錯,按兩票管理規則就必須作廢原票據后重新出票。這種情況必然導致往返于現場與辦公室的次數增加,造成時間和勞動力的浪費,也提升了手工錄入兩票的難度和易錯程度,使工作效率大大降低。

2"兩票生成"App功能優點介紹

以解決現階段"兩票生成"存在的痛點和難點為目的,針對邏輯操作順序錯誤等現象易造成安全事故,手工錄入兩票的難度、易錯程度較高,且效率低下等問題,提出了實現電氣邏輯操作票據App現場快捷編寫獲取的需求,下面就此論點進行延伸。

設想在方便攜帶并且人人都常用的智能手機上構建一款可在智能Android系統內運行,并能生成施工工作票據和邏輯操作票據的App,此App以一個模擬操作框架為基礎,通過圖形交互技術在App內錄入經審核無誤、常用可動態操作的單線圖。在每個開關狀態轉換處預設既定的動作詞條,作業人員在現場勘查完畢后,可即時根據現場情況在手機App里的單線圖處實現模擬操作,并生成每一步既定的詞條,其中App的模擬操作規則及生成的兩票與電網的安全操作導則一致。

預設既定詞條的優點在于,根據安全生產規程及電氣操作語句的生成規則,一次性將操作語句錄入后,就可以無限次重復使用,但錄入的單線圖應實時根據設備的改動進行更新,并且設定每一個動作都要進行彈窗確認,這樣就最大限度杜絕了因違反安全規程內的電氣邏輯關系而出現疏忽性質的安全違章、安全組織措施方面的項目遺漏等問題。

該軟件可以根據操作順序的詞條生成既定格式的操作表格,經操作人員審核無誤后,通過運用藍牙BLE通信技術連接便攜式打印機,現場打印出紙質票據就可以操作:或?qū)⒁褜徍似睋?jù)的電子表格通過手機通信軟件報送至企業系統內,告知上級審核。

3AAA內動態操作接線圖的功能介紹

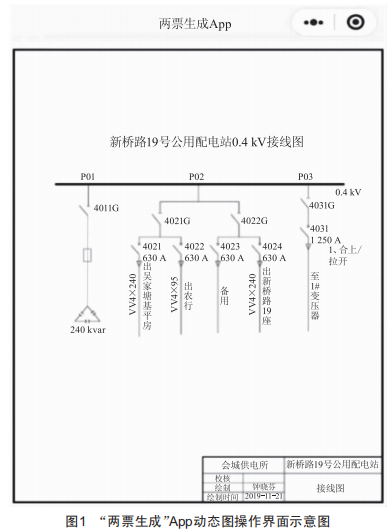

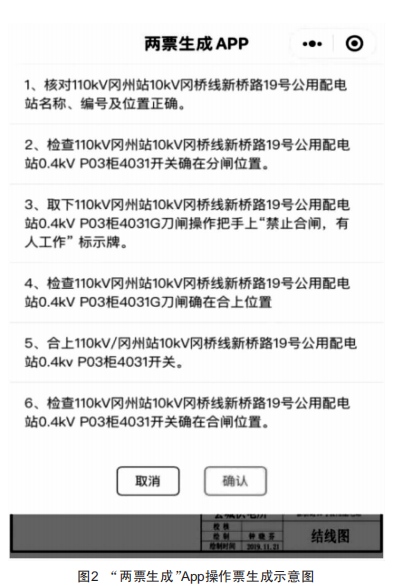

根據電網企業的電氣操作導則,每操作一個刀閘/開關設備必須有操作前檢查、操作后檢查的流程,那么以圖1中其中一個刀閘操作為例:"4031開關"點擊一下"合上",彈窗"合上4031開關",操作步驟為點擊動態圖內4031開關處,彈窗確認是否動作開關—合上開關—生成一個表格"合上4031開關"及相關操作前后的檢查類詞條,并且變電站、饋線和配電房名稱是根據圖1接線圖內既定的名稱命名,具體觸發條件設定在對應的開關操作設備把手上,例如圖1中"合上110kV岡州站10kV岡橋線新橋路19號公用配電站0.4kVP01柜4031開關"操作步驟所示,點擊操作"合上4031開關"后,觸發"合上"步驟前的檢查目標開關位置及取下電氣關聯刀閘把手上的警示牌詞條,操作票生成圖2所示表內詞條1~4,以此種方式生成的操作票有效避免了手工錄入時出現錯別字的情況,操作票的操作步驟檢查項同樣參照配網操作票生成規則,實現錄入一次圖即可杜絕錯別字或關鍵設備名稱、編號、位置的手工錄入錯誤。

施工工作票據相較而言復雜一些,因為施工工作內容較多,所以需編輯的工作任務所涉及的施工面較大,但票據內的具體安全措施亦可根據操作票的邏輯操作步驟生成,例如票據內的"電壓等級""拆除""安裝""敷設""測試"等各類專業術語點擊即可生成,方便快捷,并且兼顧了安全措施的統一要求,降低了因文字組織或個人編寫任務描述不盡相同而產生的差異,減少了施工人員理解偏差造成的事故事件的發生。

"兩票生成"App也具備在程序運行后臺同步生成操作歷史日志的功能,包括記錄操作時間、地點、每個操作模擬圖的人名等信息,方便企業安全管理人員通過參考操作日志,判斷操作人員專業素質是否過關、是否需要進行專業培訓等。

以圖1實例為基礎觸發條件,將核對正確的接線圖錄入到手機端App內生成可模擬操作的動態接線圖,增加可預設的功能,方便操作人員在勘查階段按設備的實際狀態進行預設,并且在操作人點擊動態圖模擬操作后,對應開關設備旁會有一個操作歷史記錄提示。以圖2實例所示,對應操作人的操作邏輯順序在App后臺自動生成一份符合電氣規程的操作票。

4測試分析報告

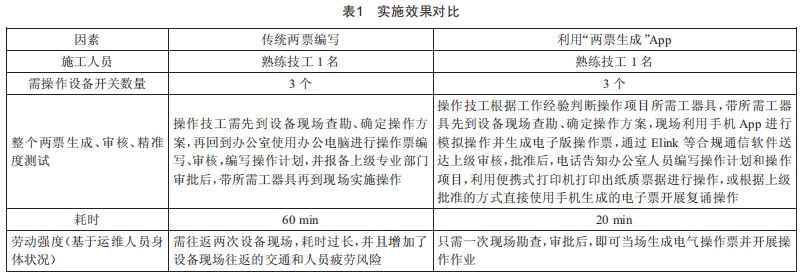

經過設計論證后,采用控制變量法對"兩票生成"App的實施效果進行了對比分析,試驗對象分為兩組,如表1所示。

由表1可以看出,操作現場利用"兩票生成"App直接進行出票和遠程審核,在時間和勞動強度上均有顯著優勢。"兩票生成"App生成的操作票內容是根據相關的電氣操作導則提前錄入的,與日常電氣操作導則符合并保持完全一致,不僅可以提高日常作業的工作效率,降低施工人員的勞動強度,還消除了紙質票面有關組織安全措施的違章安全隱患。除此之外,理論上該系統的動態圖還可通過在電氣設備端加裝電感傳感器實現實時的遠程自設,即根據電氣現場設備開關狀態自動動態設定App內符合現場實際狀態的動態圖,具體有待下一步開發改進。

5結語

安全、高效、實用是生產的重要要求,也是企業發展的基礎保障,在電力行業更是工作重點之一。本文設計了一款用于日常運維的工作/操作票據生成App,能有效提高工作效率,并通過降低作業人員的勞動強度來保障作業安全。

綜上所述,本文所述"兩票生成"App實現了智能手機Android系統與電網施工作業的深度融合,使傳統的安全管理模式不斷釋放活力,有望成為經濟高質量安全發展的新引擎、新動力和新保障。未來可以積極開發更專業、更優質、以數字產業為核心輔助的產品,探索助力企業發展的新路徑、新模式,為保障區域安全生產做貢獻。
