1設備概況

為了最大限度發揮裝備的高機動性,在車載電子裝備設計過程中需要綜合考慮快速架設撤收指標,因此在車載電子裝備總體設計中,通常采用舉升機構將設備架高減少車體對設備的影響以及樹木、土堆等低空障礙物對設備的遮擋。電動升降桿是設備舉升的常見機構,通常用于駐車舉升并附加拉線作為輔助約束,采用電動升降桿搭載設備升高作業可以有效地減少操作人員的數量,降低作業強度,并可靠縮短作業時間,提高設備的機動性。當車載設備處于作業狀態時,風載會影響升降桿和設備的穩定性,進而影響設備的性能。

如圖1所示,某車載升降平臺由電動升降桿和二軸云臺組成,主要搭載雷達及光學設備用于作業數據的獲取,升降平臺搭載設備升高作業時,設備離地高度不小于15m,同時在風速10m/s條件下能正常工作。由于升降平臺搭載的光學設備的成像質量是系統功能實現的關鍵一環,因此在作業風速條件下,光學設備觀測點位移變化應小于0.04mm。根據升降平臺作業風速及光學設備觀測點合速度的指標要求,升降平臺附加三方兩層拉線,在此作業工況下對該車載升降平臺抗風穩定性進行仿真分析計算。

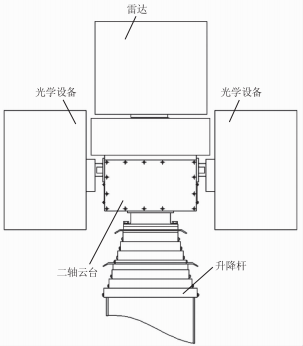

圖1升降平臺示意圖

solidworks是第一個基于windows平臺開發的三維CAD系統,建模功能強大、易學易用和技術創新是solidworks的三大特點。solidworks能夠提供不同的設計方案,減少設計過程中的錯誤,提高產品質量。solidworkssimulation是solidworks公司開發的一種功能強大的有限元分析工具軟件,是一個與solidworks三維軟件完全集成的設計分析系統,其主要功能包括應力計算與分析、應變計算與分析、產品設計及優化、線性與非線性分析等。下面采用solidworks對升降平臺進行三維建模,并使用solidworkssimulation對升降平臺抗風穩定性進行有限元仿真分析計算。

2有限元仿真分析計算

2.1模型簡化及建模

由于設備離地高度要求不小于15m,升降平臺應全部展開,升降桿升到最大高度。為了便于計算,獲得簡化模型,按照以下原則對模型及邊界條件進行簡化:

(1)整車質量(約為17000kg)遠大于升降平臺系統質量(約為400kg),因此固定在車底盤的升降平臺底部固定視為固定連接(考慮到整車調平):

(2)升降平臺頂部上裝設備與升降平臺及相互之間均為剛性連接:

(3)以平均壁厚7.5mm,頂部外徑108mm,底部外徑229mm,高度13200mm的錐臺鋁合金管作為升降平臺電動升降桿模型:

(4)升降平臺拉線處視為環向相對固定較接,將升降平臺簡化為超靜定梁:

(5)二軸云臺、雷達和光學設備僅按最大迎風面積簡化建模,根據二軸云臺、雷達和光學設備外形計算最大迎風面積為0.549m2。

根據上述簡化原則,在so1idworks三維軟件里進行建模,如圖2所示。

圖2升降平臺三方兩層拉線簡化模型示意圖

2.2添加材料屬性

升降桿材料為鋁合金7075圓管型材,其力學性能如下[5]:抗拉強度gb=524MPa:屈服強度gs=455MPa:彈性模量E=71GPa:密度p=2.81g/cm3:泊松比為0.33。二軸云臺、雷達和光學設備僅考慮質量和迎風面積,不加載材料特性。

2.3施加載荷與約束風壓按下式計算:

式中:p為風壓(N/m2):CF為風速的高度修正系數,取2.05:⑦為風速(m/s)。

按作業風速10m/s計算風壓為128.125N/m2。在so1idworkssimu1ation中模型樹右擊外部載荷對升降平臺及其搭載的雷達和光學設備在最大迎風面積施加計算所得風壓值的壓力。

在so1idworkssimu1ation中模型樹右擊夾具對升降平臺底部施加固定幾何體,對三方兩層拉線對應位置施加環向固定較鏈。

2.4劃分網格并計算

在模型樹中右擊網格,在彈出的菜單中選擇生成網格命令,選擇默認網格密度和網格參數完成網格劃分。然后運行模擬算例,后臺計算后得到三方兩層拉線升降平臺位移計算結果,如圖3所示。

圖3升降平臺位移計算結果

從計算結果中提取光學設備觀測點附近區段位移值如表1所示。

光學設備觀測點Z向坐標位置為13453mm,介于表1中第10行和第11行數據之間,光學設備觀測點位移在0.0187~0.0195mm,通過插值計算出位移約為0.0190mm,小于0.04mm,滿足設備使用要求。

3試驗驗證及應用

為了驗證升降平臺仿真分析計算結果,考核升降平臺搭載雷達及光學設備的抗風穩定性,升降平臺進行性能調試后安裝到底盤車后,在試驗基地按照駐車工作狀態升起15m后同時在光學設備觀測點貼裝高性能位移傳感器,按照實際風速進行了試驗驗證?？紤]到實際風速的不可控因素,按照試驗大綱,實際風速與指標風速差值在±5%以內即滿足試驗條件,試驗驗證過程中共選擇三次接近10m/s的工況及位移結果,試驗測得結果與計算值對比如表2所示,差值百分比均小于10%,表明升降平臺抗風穩定性仿真計算方法合理可行。在三次風速工況下,光學設備成像穩定可靠,成像質量滿足系統指標要求。

升降平臺隨整車電子系統已交付用戶,實際應用證明其抗風穩定性和光學設備成像質量均能滿足技術指標要求。

4結語

某車載電子系統采用升降平臺搭載雷達及光學設備用于作業數據的獲取,根據其離地高度、作業風速以及光學設備成像質量對位移的要求,按照簡化模型原則在so1idworks建模,并在so1idworkssimu1ation對其抗風穩定性進行有限元仿真,試驗驗證結果表明方法合理可行,在交付用戶后的實際應用中抗風穩定性和光學設備成像質量均能滿足技術指標要求。
