充電樁的介紹及使用場景

充電樁是用于電動汽車的充電設備，相當于汽車的加油機，從充電方式上可分為直流充電樁和交流充電樁，從使用環境上可分為室外充電樁和室內充電樁。充電樁通常由一個主控系統和多個子系統構成，子系統一般包括電源供電系統、充電槍、電表、顯示屏、讀卡模塊、溫度檢測系統等，子系統與主控系統之間由CAN、RS485等隔離器件連接通信。

圖1 充電樁受到外界干擾示例

一般來說，交流充電樁（慢充）是通過車載充電機為電動汽車提供電能，充電速度較慢，電流電壓較小；直流充電樁（快充）則可以直接為電動汽車的蓄電池提供直流電能，充電速度快，電流電壓較大。不論是直流樁還是交流樁，充電樁內部的CAN、RS485、RS232的通信距離都不會很長，所以節點數并不多，一般的隔離通信器件都能滿足波特率、節點數量的需求。但是充電樁本身是一個強弱電結合的電子系統，每個子系統之間還會相互串擾和存在共模噪聲影響，并且充電樁常常置于室外工作，易受雷擊、浪涌等外界環境影響。所以選擇具備更好EMC防護、可靠性更高的隔離通信方案尤為重要。

圖2 過溫引起火災險情（圖片源自網絡，侵刪）

另外，充電樁的使用環境也相對較嚴格，室外充電樁受自然環境影響更容易出現線路老化、漏電、短路等問題；室內充電樁大多位于地下車庫內，空間狹小，車輛密集，容發生火災事故。所以對充電樁的過溫故障實時監測、預防火災險情是充電樁必不可少的一項功能。

針對上述情況，我司提供了一種從電源隔離到溫度監測一體化的設計方案，可以有效地解決充電樁的電磁干擾、高溫燒損等問題，提高了充電樁的抗干擾能力、穩定性和安全性。

方案設計

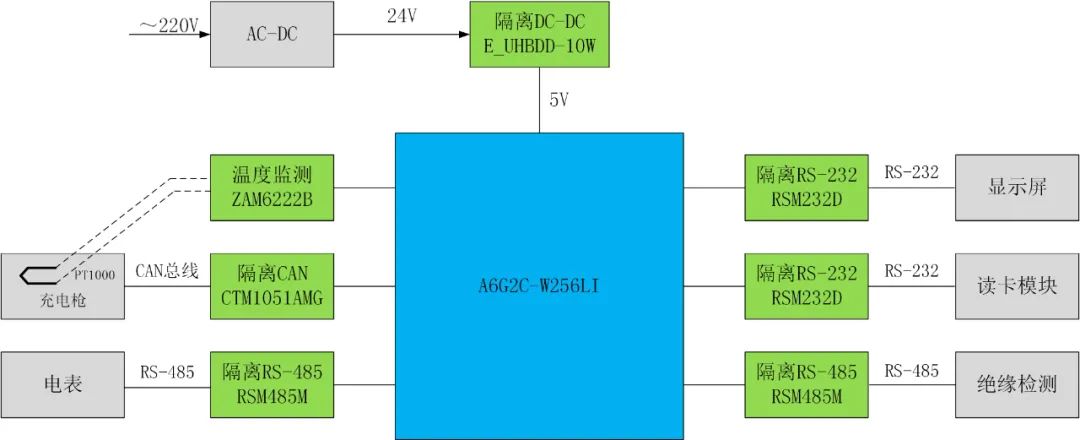

圖3 充電樁整體方案框圖

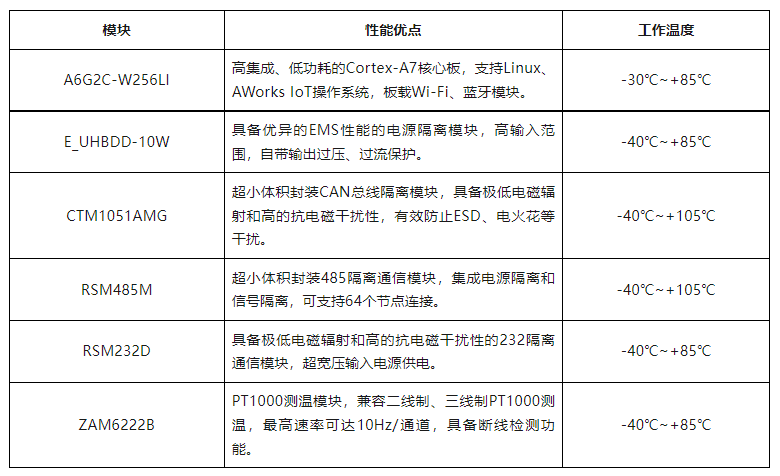

該方案使用了致遠電子的A6G2C系列Cortex-A7核心板、CTM系列CAN隔離、RSM系列RS485、RS232隔離、ZAM系列PT1000測溫，可以完全滿足上述要求。高隔離耐壓性能、高精度溫度采集、小體積模塊與核心板一體化設計，幫助用戶輕松快速實現功能，同時滿足復雜的電磁環境、寬泛的工作溫度范圍，有效保障充電環境的安全與穩定。方案使用模塊及性能優點如下：

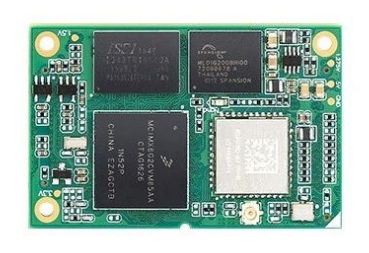

A6G2C系列 無線IoT核心板

A6G2C-W256LI核心板可作為充電樁的主控板，板載高性能應用處理器，并集成Wi-Fi、zigbee、LoRa或NFC無線功能，搭載Linux或AWorks IoT操作系統。核心板上自帶Wi-Fi、藍牙模塊，可以實時遠程收發數據，對充電樁的系統進行監控、升級，及時了解充電樁的全面情況。

A6G2C-W256LI產品特性：

內核Cortex-A7；

主頻528MHz；

內存256M；

低功耗、高性能；

Linux或AWorks IoT操作系統；

工作環境溫度-30℃~+85℃。

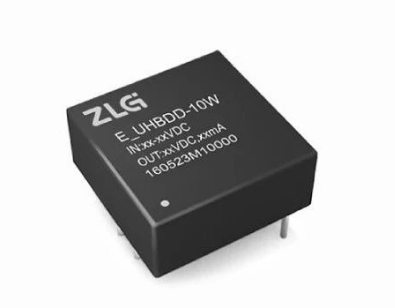

10W隔主寬電壓輸入電源模塊

E_UHBDD-10W電源隔離模塊，用于主控板的隔離電源供電，可以提供優異的EMS性能。

E_UHBDD-10W產品特性：

隔離電壓1500VDC；

輸入電壓范圍9V~75V；

效率高達87%；

可持續短路，自恢復；

輸出過壓保護、輸出過流保護；

工作環境溫度-40℃~+85℃。

CTM1051AMG隔離模塊

CTM1051AMG隔離模塊，用于充電槍和主控板之間的CAN總線隔離通信，可以有效防止充電槍與汽車的連接與斷開時產生的ESD、瞬態的電壓變化、電火花等干擾，提供可靠的總線防護功能。

CTM1051AMG產品特性：

隔離電壓2500VDC；

支持CAN FD，最高速率5Mbps；

單網絡最多可連接110個節點；

超小體積，僅為一般產品的40%；

具備極低電磁輻射和高的抗電磁干擾性；

工作環境溫度-40℃~+105℃。

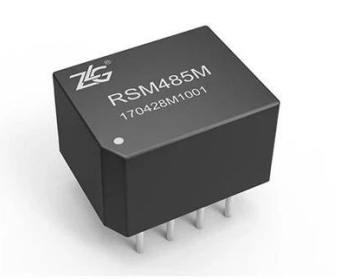

RSM485M隔離模塊

RSM485M隔離模塊，用于電表、絕緣檢測模塊與主控板之間的隔離通信，實現穩定電量的統計與計費，漏電檢測。

RSM485M產品特性：

隔離電壓2500VDC；

超小體積；

最多可連接64個節點；

電磁輻射EME極低；

電磁干擾EMS極高；

集成電源隔離和信號隔離；

工作環境溫度-40℃~+105℃。

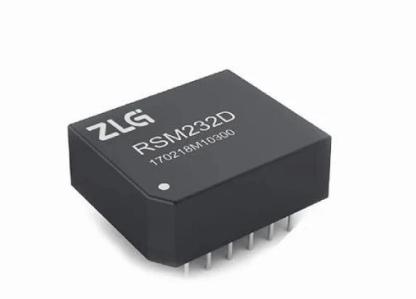

RSM232D隔離模塊

RSM232D隔離模塊，用于顯示系統、讀卡模塊與主控板之間的隔離通信，完成身份識別、扣費等功能。

RSM232D產品特性：

隔離電壓2500VDC；

3.15V~5.25V 超寬壓輸入電源供電；

電磁輻射EME極低；

電磁干擾EMS極高；

工作環境溫度-40℃~+85℃。

ZAM6222系列雙通道熱電阻溫度測量模塊

ZAM6222B測溫模塊，用于充電槍接頭的溫度監測。充電接頭是充電樁與電動汽車的充電連接點，易發生過溫現象。ZAM6222B監測該點的溫度，配合主控系統及電子鎖模塊，可以預防充電過程中過壓、短路、漏電等故障引起充電槍的高溫損壞，同時也可以作為充電樁內部的實時溫度監測模塊，起到火災預警作用。

ZAM6222B產品特性：

兩通道PT1000熱電阻測量；

-100℃~300℃測溫范圍；

0.02%±0.1℃測溫誤差（三線制）；

0.1%±0.2℃測溫誤差（二線制）；

工作環境溫度-40℃~+85℃；

斷線檢測功能。
