2023年10月31日

?采用寬帶隙氮化鎵（GaN）功率級和平面磁性元件

?1x2.3英寸高功率密度設計（TEP45F、65F）

?45W和65W安裝面積可互用

?效率高達93.5%

?140%峰值輸出電流（12V和24V型）

?備有兩款機型（采用引腳或連接器）和防塵機殼

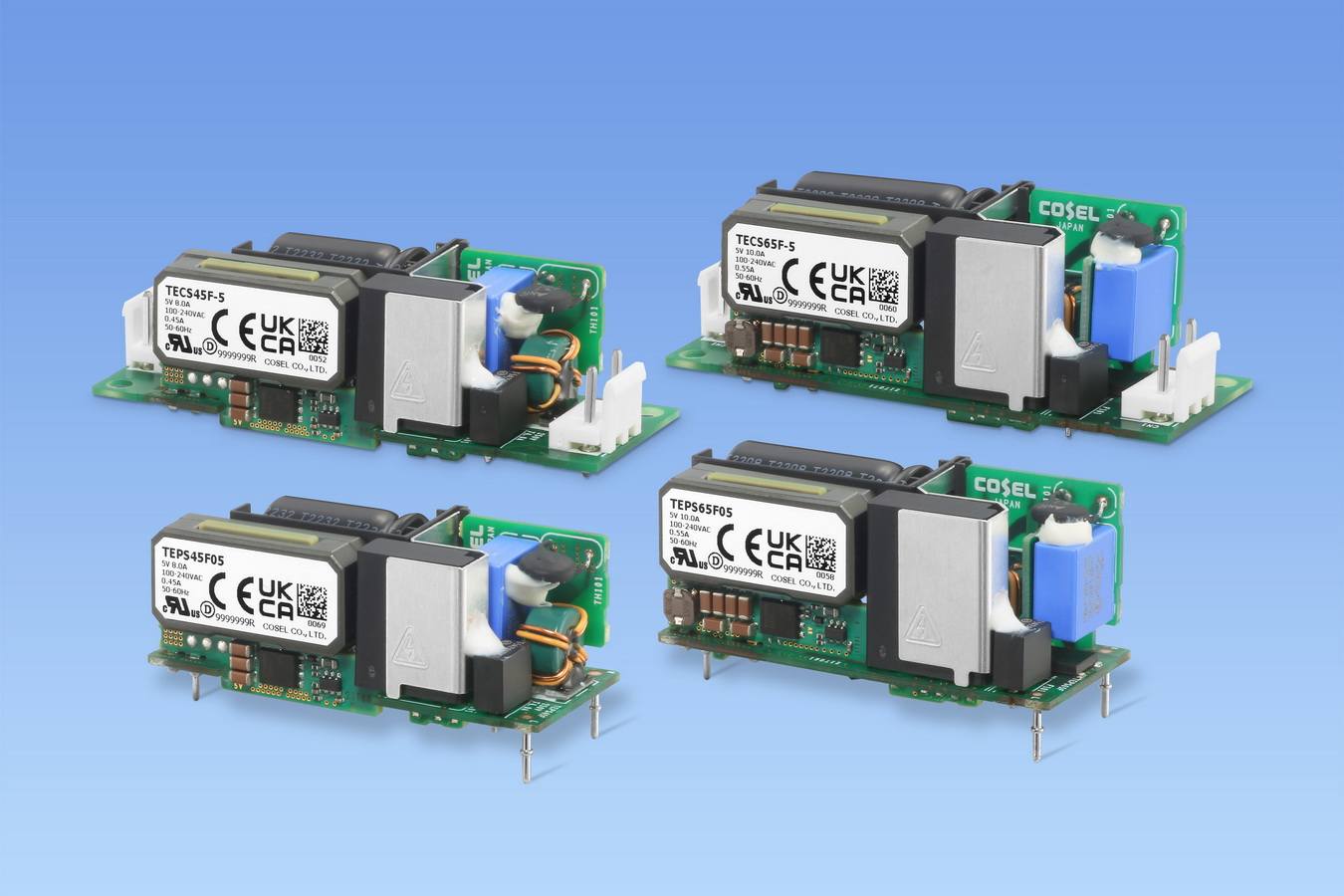

COSEL株式會社（英文名稱: COSEL CO., LTD. ）（6905: 東京）今天宣布推出新一代工業用高緊湊電源TE系列。TE系列采用寬帶隙氮化鎵半導體、高頻平面變壓器和增強型反激拓?fù)涞认冗M(jìn)技術，包括45W（TECS/TEPS45F）和65W（TECS/TEPS65F），安裝面積分別為1 x 2.3（TEPS）和1 x 3（TECS）英寸。12V和24V輸出型為承受峰值負載，可提供140%的功率，效率高達93.5%。備有兩款機型（采用引腳（TEPS）或連接器（TECS））可供選擇，兩者安裝面積兼容，便于系統升級。標準產品以開放式機架交付，可選配防塵機殼。

為滿足工業應用中對更小安裝面積的市場需求，科索的設計人員結合各種最新技術，推出了高效率和高可靠性的高功率密度電源?？扑鞯难邪l(fā)團隊?wèi){借在高效率拓?fù)湓O(shè)計方面的長期經驗，采用與高頻平面變壓器相關的寬帶隙（WBG）氮化鎵（GaN）半導體，開發出了高度集成的功率級。利用氮化鎵（GaN）在高頻開關方面的性能優勢，在1x2.3英寸（最大25.4 x 58.4mm）的安裝面積上實現了45W和65W的功率，效率高達93.5%。

TE系列設計靈活，備有兩款互連機型：TEPS（采用適合PCB安裝的引腳）、TECS（采用壓接式JST連接器）。對于該兩款機型，45W和65W的安裝面積均可互用。這一特點簡化了布局、提供了升級選項，深受系統設計人員的青睞。科索還考慮到盡量減小電源尺寸的要求，采用垂直組裝技術，結合高達800KHz的開關頻率，與傳統技術相比可節省約58%的電路板面積，同時還可保持比傳統產品高出三個百分點的高水平功率轉換效率。

TE系列專為全球應用而設計，單相輸入電壓范圍為85VAC～264VAC，且符合100VAC～240VAC（50/60Hz）輸入電壓范圍的安全標準。

TECS/TEPS45F和TECS/TEPS65F提供5V、12V和24V三種固定輸出電壓，功率分別高達45W和65W。為適應與直流電機、電容器組等應用相關的浪涌電流，2024年還將為12V和24V型推出140%峰值電流選項（H）。

TECS/TEPS45-65F采用優化的開關拓?fù)洌?30VAC和額定負載條件下，效率高達93.5%。

上述產品的工作溫度范圍為-10～+70℃，可安裝在任何方向，但根據環境溫度和周圍環境的不同，可能會采取降額。產品具有3,000VAC輸入-輸出絕緣電壓，最大漏電流為0.25mA，符合IEC62368標準。

科索的TECS/TEPS45-65F電源適用于II類設備，無需接地即可實現低噪聲性能。TECS/TEPS45-65F還注重節能細節，空載功耗低至200毫瓦。

TECS/TEPS專為空間有限的嚴苛應用而設計，尺寸（寬x高x深）為：TECS45F：25.4x23.5x76.2mm（1.00 x 0.93 x 3.00英寸）、TEPS45F：25.4x24.0x58.5mm（1.00 x 0.94 x 2.30英寸）、TECS65F：25.4x27.0x76.2mm（1.00 x 1.06 x 3.00英寸）、TEPS65F：25.4x27.5x58.5mm（1.00 x 1.08 x 2.30英寸）。

對于需要防塵的應用，將于2024年推出帶塑料機殼的機型，即選項（N）。

TECS/TEPS45-65F符合UL62368-1和c-UL（CAN/CSA-C22.2 No.62368-1相當）、EN62368-1的安全認證。產品還符合日本電氣用品安全法DEN-AN的規定。TECS/TEPS45-65F適用范圍廣，可用于測量和分析設備、機床、工業打印機、顯示設備和售票機等。產品符合RoHS和低電壓指令的要求，并帶有CE標志和UKCA標志。

科索TECS/TEPS的45W和65W采用最新電力電子技術（如氮化鎵、平面磁性元件），可為工業應用節省高達58%的電路板面積。
