PCIe Express^® 物理層先從Gen 4.0飛速發展到了Gen 5.0，最后升級至Gen 6.0，且6.0規范包含了開發硅芯片所需的一切。數據傳輸速率從16 Gt/s提升到32 GT/s，Gen 6.0更是增加到了64 GT/s（每秒千兆傳輸速率）。而且，首次采用了PAM4多級信號調制技術，允許我們在單個單位時間內編碼兩位信息。借此，我們將Gen 5.0的數據傳輸速率增加了一倍。

在今年的泰克創新論壇上，我有幸參加了一場小組討論，與我一同參與的還有兩位業內專家：新思科技（Synopsys）的Madhumita Sanyal和安立公司（Anritsu）的Hiroshi Goto。我們討論了最新PCIe版本面臨的挑戰以及PCIe 7.0可能面臨的挑戰。PCIe Express 6.0的開發和設計仍在不斷演化和成熟中，包括外形標準、測試規范等等。然而，PCI-SIG^®已經宣布并已經開始了Gen 7.0的開發，我們預計到2025年將會有一個基本規范。我們有望實現每秒128千兆傳輸速率和與Gen 6.0一樣的PAM4信號調制技術。

正如Madhumita所言：

“現在正處于一個非常有趣的時代，傳輸速率從64 Gt/s提升到了128 GT/s。這相當于要求具有以下特性的以太網連接：1.6 TB帶寬，16個傳輸速率為128 Gt/s的通道，總傳輸速率為2 TB/s且是單向，這是以太網世界的要求。并且保留了PAM4，奈奎斯特現在為32 GB，但需要向后兼容所有之前版本。

“我認為它仍會使用Flits，誰知道哪種FEC（前向糾錯碼）更強大呢？需要FEC就像以太網LAN需要Reed Solomon糾刪碼一樣，也可能仍然使用輕型FEC就可以，也會提升數據傳輸速率。當然，協議本身可能會進行極大的改進。我認為電氣設備將越來越可靠，具體取決于PCI-SIG如何定義通道。我們可能需要新的主板、連接器和電纜。SERDES發送器和接收器架構肯定會面臨一些新的挑戰?！?/span>

Hiroshi Goto補充道：

“內容增加了，通道損耗有多少？從Gen 5.0到Gen 6.0，從32 GT/s到64 GT/s——P和N之間的時鐘偏差無論是正還是負，現在都極其關鍵。一毫米的電纜差異會帶來五皮秒的失配。所以，P和N的時鐘偏差失配也會產生重要影響。

“人們已經做了大量工作來研究如何保持與卡機電（CEM）連接器的向后兼容性。我認為這是需要密切關注的問題。我們是否能夠繼續實現向后兼容性？我們是否必須考慮從主機到端點的替代連接類型？”

小組討論結束后，泰克參加了2023年6月13日至2023年6月14日在美國加州圣克拉拉舉行的PCI-SIG開發者大會，會上PCI-SIG宣布了PCI Express（PCIe）7.0規范已升級至0.3版。

在該活動上，新思科技進行了一次所謂的“窺探式”演示，展示了PCIe 7.0即將達到的128 GT/s的數據傳輸速率。在演示中，新思科技評估板將PRBS模式發送到泰克DPO70000SX示波器上。所有三個128 GT/s PAM4眼圖均打開，三者之間具有良好的線性度、低抖動和良好的比率電平失配（RLM）。

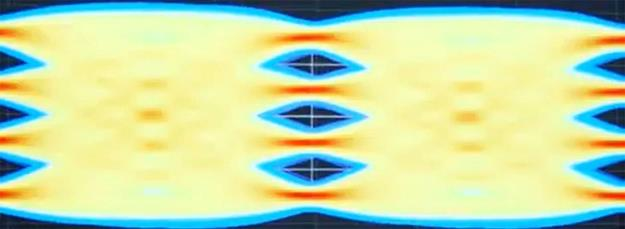

（成功的128 GT/s PAM4眼圖）

在第二場演示中，安利公司重點展示了安利MP1900A誤碼檢測器與泰克DPO70000SX實時示波器以及新思科技PCIe 6.0 PHY & 控制器IP在端到端系統中的兼容表現，清晰顯示了FEC應用前后的誤碼率對比情況。在此演示中，泰克示波器校準的33db應力眼圖由充當主機的安利誤碼檢測器發送到具有PHY端控制器的新思科技端到端解決方案。接收器對受壓的模式進行均衡，并將信號通過控制器回環至PHY發送器，再由發送器將信號返回至安利誤碼檢測器。包括Gen 6階段1-3在內的所有代際的鏈路訓練均已完成且通過了測試。

查看2023泰克創新論壇所有技術內容，請移步回放大廳：https://tif2023-china-event.vhall.com/。
