電壓波動[1]屬于非常嚴重的電能質量問題，成因相對復雜，很多因素?zé)o法控制，因此要避免電壓波動難度很大。電壓波動的事故分析國內已經有一些研究，例如文獻[2-3]論述了電壓波動對工廠電氣設備的影響并提出了解決方案，但其提出的角度均是從電力用戶出發，對于電力系統運行單位沒有很好的借鑒意義。

本文主要介紹開平市高新工業園區配電系統一起典型的故障實例，從用電客戶及電網的雙視角出發，結合常規故障分析手段與故障錄波分析，從電網運行控制、電網規劃建設、技術應用等方面提出了相關建議與防范措施。

1案例概況

1.1工業園區配電系統總體介紹

從2022年1月至10月，工業園區配電系統共有25家企業受到電壓波動影響。其中聯新公司受影響次數較多，其他企業也均受到一定程度的影響。電壓波動導致企業生產時原材料報廢，連續發生多次電壓波動引起生產設備跳停、生產線停機，給企業造成了一定的經濟損失，同時也影響到當?shù)毓╇娋值墓╇娍煽啃浴?

1.2聯新公司供電電源基本情況

聯新公司位于高新工業園區，用電設備較多（負荷總?cè)萘繛?0 000 kvA），由翠山站3條10 kv線路供電，翠山站由220 kv灣琴站110 kv灣塘乙線供電到110 kv沙塘站，再由沙塘站110 kv塘翠線供電到翠山站，即沙塘站是翠山站的電源側途經站點，110 kv灣塘乙線是翠山站的電源側輸電線路。

2事故案例經過

2022年以來，隨著開平市高新工業園區招商引資速度加快，園區大型公司用電可靠性要求不斷提升。2022年9月和10月，因電壓波動，園區2家大型公司生產設備故障跳停，當?shù)毓╇姽玖⒓闯闪?zhuān)家團隊就電壓波動造成企業設備跳停的問題進行研究。經查閱故障記錄，發現造成聯新公司設備跳停的電網瞬時故障為站內開關動作，且為近區相間短路故障。相間短路故障電流非常大（4次均大于7 000 A），而且持續時間超0.3 s，在此期間沙塘站的10 kv母線出現電壓暫降現象。初步明確電網線路瞬時故障引起線路電壓暫降，造成大型企業用電高可靠性設備保護動作。

3事故分析

3.1總體原因分析

現對高新工業園區配電系統大客戶電壓波動進行技術分析，選取受影響次數最多的聯新公司進行事故分析。翠山站出線瞬時故障4條次，發生近區故障也是經過保護動作時間0.3 s，經過9 s自動重合恢復供電；在故障電流持續0.3 s的時間后會引起母線出現電壓暫降現象，從而影響聯新公司主供線路上的用電設備跳停。

3.2常規故障分析

3.2.1供電企業方面

通過分析線路錄波圖和自動化開關保護動作記錄，10 kv沙塘線和10 kv工業線均發生實質故障，10 kv沙塘線故障點位于#1塔1T01刀閘，塔下找到老鼠尸體。10 kv工業線故障點位于#1塔1T01刀閘，塔下找到老鼠尸體。確定是線路瞬時故障造成大工業用戶電源線路電壓波動。

3.2.2電力用戶方面

專家團隊現場勘查了電力線路瞬時故障所影響的生產線設備，對生產線設備構成、保護邏輯及生產特性進行了檢查和分析，了解到聯新公司用電設備的負荷總?cè)萘繛?0 000 kvA，其中有7 400 kvA用電設備對電壓波動較為敏感，主要為織機捻機設備和浸膠設備，其中又以織機捻機（進口設備）最為敏感，受影響次數最多?？棛C(jī)捻機設備的電壓承受范圍為幅值不超過士15%，且對電壓暫降的時限要求不超過200 ms。當電壓出現波動時，生產設備自身的保護裝置都會啟動（報警跳停），電壓恢復正常后，均需要經人工清除故障碼后才能恢復正常生產。

3.3故障錄波分析

3.3.1 10 kv沙塘線速斷動作跳閘

2022—09—29T00：33：17，10 kv沙塘線速斷動作跳閘，重合成功，故障電流10 402.8 A。

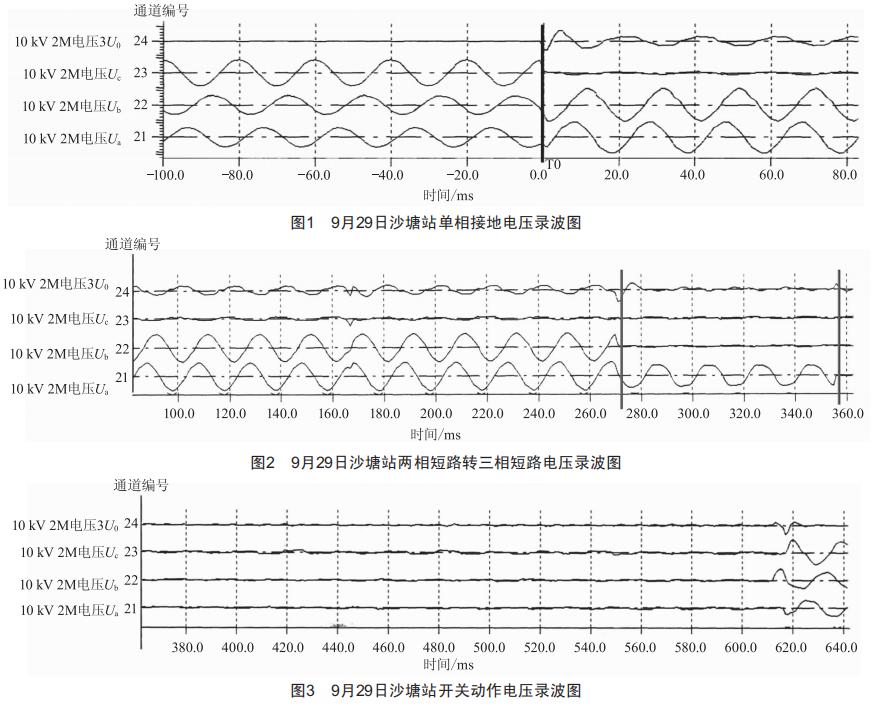

從沙塘站的錄波圖（圖1）可以看出，從0 ms開始2M電壓uC驟降，同時產生零序電壓，ua、ub升高，表明此時C相接地。

從270 ms開始，ub電壓波形驟降接近0，因C相接地產生電弧，導致B、C相短路，從360 ms開始，ua電壓波形也驟降接近0，表明此時A、B、C三相短路（圖2）。

從620 ms開始，ua、ub、uC波形恢復正常，3u0恢復到0，表明此時開關動作（圖3）。

相間短路從270 ms至620 ms共350 ms，根據10 kv沙塘線站內開關繼保裝置錄得故障電流10 402.8 A，達到開關動作定值（速斷定值：3 000 A，0.3 s），查看自動化系統沙塘線站內開關動作情況，開關在2022—09—29T00：33：17啟動速斷動作跳閘，9 s后啟動重合閘。

3.3.2 10 kv工業線速斷動作跳閘

2022—10—08T03：52：05，10 kv工業線速斷動作跳閘，重合成功，故障電流12 954 A。

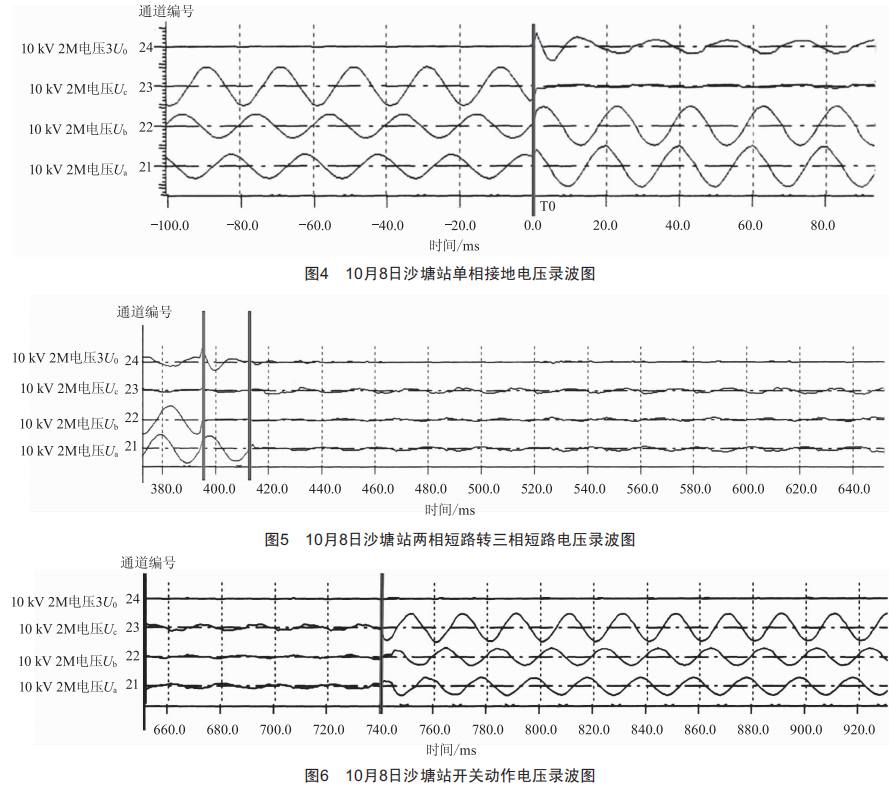

從沙塘站的錄波圖（圖4）可以看出，從0 ms開始2M電壓uC驟降，同時產生零序電壓，ua、ub波形峰值升高，表明此時C相接地。

在400~420 ms期間，ub、ua波形相繼驟降接近0，說明此時因C相接地產生電弧，導致A、B、C相短路（圖5）。

三相短路故障電流持續340 ms，自740 ms時刻開始，三相電壓恢復正常，說明此時開關切斷故障電流（圖6）。

結合保護裝置采集的故障電流和系統開關動作記錄分析，開關檢測到12 954 A故障電流，達到速斷動作定值（3 000 A，0.3 s），啟動速斷動作跳閘，9 s后啟動重合閘，動作正確。

兩次瞬時故障為變電站首端發生近區過流故障，110 kv沙塘站是110 kv翠山站電源側途經站點，110 kv沙塘站的10 kv母線電壓暫降，引起110 kv翠山站10 kv母線電壓波動。大工業用戶對供電可靠性敏感設備電壓暫降承受范圍為電壓幅值不超過士15%，且對電壓暫降的時限要求不超過200 ms。根據110 kv翠山站錄波文件計算，故障前后電壓降幅約為23%，達到敏感設備跳停定值。

4改進措施及建議

4.1改進措施

（1）對開關架或者配變臺架安裝防鼠擋板，阻止小動物攀爬。

（2）電力設備裸露帶電部分加裝絕緣護套，阻斷小動物與帶電體的電流回路，避免線路故障跳閘。

4.2具體建議

（1）技術部門安排對翠山站開展諧波監測，對站內電壓、無功等指標進行深入檢測分析，排查是否仍存在其他影響翠山站母線電壓波動的原因。

（2）組織專家研判站內開關定值，決策是否可以修改站內開關速斷動作定值為0 s，并設置2次重合閘實現與站外自動化開關的保護級差配合，實現近區線路短路故障電流持續時間小于大工業用戶敏感設備保護動作定值。

（3）組織專家研判主網運行方式，決策是否可以?xún)?yōu)化調整主網運行方式，將110 kv翠山站改由220 kv開平站直供，減少翠山站電源線路系統阻抗對翠山站母線電壓波動幅度造成的影響。

（4）建議高用電可靠性企業對生產設備進行改造升級。供電企業協助用戶分析生產用電特性，建議用戶通過加裝UPS不間斷電源、動態電壓調節裝置，退出低壓脫扣裝置或調整定值時間等措施，提高生產設備用電可靠性。

5結束語

線路發生故障會引起鄰近線路和變電站電壓出現波動，電壓波動嚴重影響電能質量，也影響著工業生產質量，嚴重時會導致工廠車間停電跳閘，是當?shù)亟?jīng)濟健康發展的一個重要隱患。為此，本文從常規故障分析和故障錄波分析入手，總結出應對與防范電壓波動的舉措，期望能最大程度保障客戶電能質量，維護供電企業利益。
