引言

智能變電站經過十余年的建設與發展，已在電力系統中大量投入運行。智能變電站二次系統通過網絡化、數字化手段，將常規變電站大量由二次電纜構成的回路變?yōu)楣饫w和光交換機構成的變電站過程層網絡中的“虛回路”，其接線連接關系定義于智能變電站配置文件中，實現交流采樣、信號傳輸、保護跳閘等功能。

智能變電站配置文件包含變電站系統配置文件（SCD）、IED能力描述文件（ICD）、IED實例配置文件（CID）等[1]。首先在SCD文件中導入各裝置對應的ICD文件，將各ICD之間的“虛端子”進行連接，形成虛回路[2]；再通過SCD文件生成CID文件等配置文件，下裝至對應裝置中，即可使其實現虛回路所定義的功能。

下面對一起某智能變電站因配置文件錯誤，導致主變保護試驗時誤跳運行中的10 kv分段斷路器的事故進行分析討論。

1事故簡述

某日18：41，某110 kv變電站運行中的10 kv分段930斷路器發生跳閘。

該站110 kv系統為單母線分段接線，10 kv系統為單母線三分段接線，共3臺主變，1號主變接于110 kvI母及10 kv I母負荷；2號主變接于110 kvⅡ母及10 kvⅡ母負荷，3號主變?yōu)楣こ虜U(kuò)建中的主變，接于110 kvⅡ母及10 kvⅢ母。

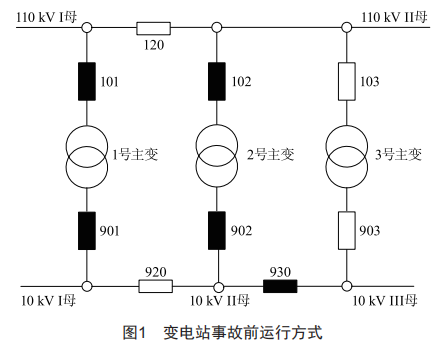

事故發生前，1號主變帶10 kv I母負荷運行，2號主變帶10 kvⅡ母，并經10 kv分段930斷路器帶10 kvⅢ母負荷運行，10 kv分段920斷路器熱備用，3號主變各側斷路器及110 kv分段120斷路器檢修，運行方式及各斷路器狀態如圖1所示。

2事故調查分析

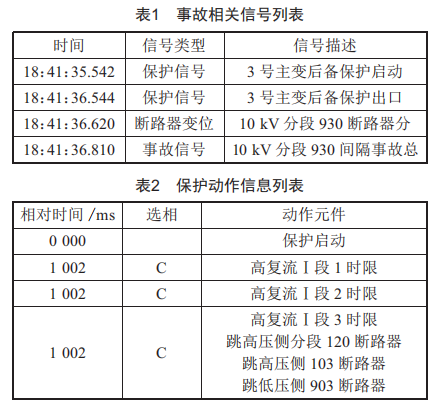

18：41，10 kv分段930斷路器跳閘后，繼電保護專業人員立即前往事故現場進行分析調查，發現斷路器跳閘時，故障錄波顯示電網系統并無故障，監控系統相關信號如表1所示。

由監控信號看出，10 kv分段930斷路器跳閘前，除進行調試工作的3號主變后備保護動作出口信號外，無其他保護動作信號，且3號主變后備保護出口時間與10 kv分段930斷路器跳閘時間吻合，查看啟動時間為18：41：35.542的3號主變的動作信息如表2所示。

從保護動作信息可以看出，作業人員試驗時模擬了主變高復流I段保護動作，保護僅對110 kv分段120斷路器、3號主變高壓側103斷路器、3號主變低壓側903斷路器發出了跳閘信號，并未對10 kv分段930斷路器發出跳閘信號，且試驗時，作業人員也僅投入了3號主變后備保護跳110 kv分段120斷路器、3號主變高壓側103斷路器、低壓側903斷路器出口軟壓板，10 kv分段930斷路器軟壓板位于退出位置。該狀態下，正常情況10 kv分段930斷路器無跳閘的可能性，于是考慮10 kv分段930斷路器跳閘相關的“虛回路”可能存在錯誤，隨即要求現場廠家人員導出10 kv分段930備自投裝置配置文件進行檢查。

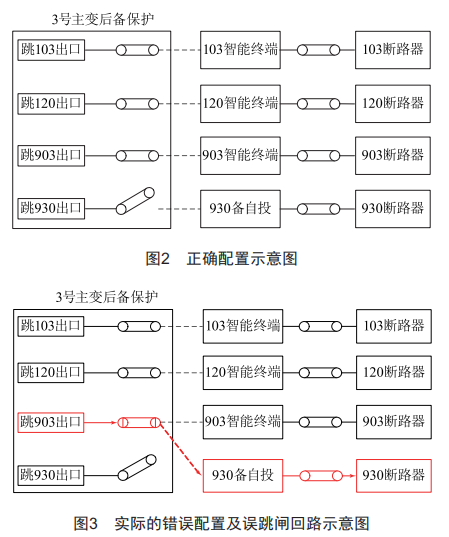

根據導出的10 kv分段930備自投裝置配置文件，發現10 kv分段930備自投裝置“虛回路”錯誤，接收外部跳閘開入的虛端子錯誤連接至3號主變跳低壓側斷路器903的出口虛端子（實際應連接跳低壓側分段930的出口虛端子，見圖2），導致調試人員模擬3號主變高復壓過流I段保護動作出口時，3號主變跳低壓側斷路器903的跳閘信號經過3號主變保護跳903出口軟壓板，輸出至10 kv分段930備自投裝置，使10 kv分段930斷路器跳閘，誤跳閘的回路示意圖如圖3所示。

因此，配置文件虛回路錯誤時，10 kv分段930斷路器跳閘實際經過保護裝置跳低壓側903斷路器及軟壓板控制，即使布置安全措施，使保護裝置不發出10 kv分段930斷路器跳閘信號，且退出跳10 kv分段930斷路器軟壓板，也無法避免誤跳10 kv分段930斷路器。

3事故經過及原因

3.1事故經過

為查明造成運行中的10 kv分段930備自投裝置配置文件錯誤的原因，經問詢調查，查明經過如下：

15日前，施工單位按照作業計劃，在該站開展3號主變保護跳10 kv分段930斷路器相關配置下裝及調試。施工單位作業人員監護廠家技術服務人員根據已完成的SCD文件，生成10 kv分段930備自投裝置配置文件并下裝。

配置下裝完成后，因10 kv分段930備自投裝置組網通信無法調通，調試工作無法進行，廠家人員查找原因后答復需要更換交換機重新組網后，才能開展工作。作業人員現場商議后決定取消本次10 kv分段930備自投裝置的調試工作?，F(xiàn)場作業人員在未對已下裝的配置進行驗證，也未將裝置配置恢復至開工前狀態，并且未告知運維單位10 kv分段930備自投裝置配置已下裝的情況下，申請將10 kv分段930備自投裝置及斷路器投運。

事故發生當日,施工單位按照計劃開展110 kv分段120斷路器接入新增3號主變保護配置下裝及調試工作，調試人員在完成交換機更換，使組網通信成功后，投入3號主變后備保護跳110 kv分段120、3號主變高壓側103、低壓側903斷路器軟壓板,并檢查10 kv分段930斷路器軟壓板為退出狀態后，模擬3號主變高復壓過流I段保護動作，進行斷路器傳動試驗。保護動作出口后，10 kv分段930斷路器跳閘。

3.2事故原因

施工單位作業人員、廠家技術服務人員在10 kv分段930備自投裝置配置下裝當日，下裝了錯誤的配置，在辦理工作終結手續時，既沒有通過備份文件還原裝置配置[3]，也沒有通知運維單位專業人員驗收已下裝的配置，使裝置帶“病”運行、埋下隱患，是導致本次事件的直接原因。

施工單位作業人員開展主變保護傳動試驗前，對試驗可能導致運行的10 kv分段930斷路器跳閘的風險因素辨識不足，未進一步核查10 kv分段930備自投裝置前階段的工作內容、配置是否正確，僅在檢修設備側布置了“失效”的安全措施，是導致本次事件的間接原因。

4事故暴露問題

從管理、技術角度分析，本次事故暴露出以下問題：

（1）現場作業開展不規范。作業時未執行有關規定要求，在配置文件下裝后，未進行相應驗證，貿然將帶有錯誤配置的裝置投入運行。施工單位對廠家人員未起到監護作用，能力不足，未能及時發現配置錯誤的問題，監督責任落實不到位，留下事件隱患。

（2）作業組織管理有漏洞。作業方案中對智能變電站二次作業安全風險管控不到位，未充分考慮裝置配置下裝的工作風險，未對配置錯誤影響一次運行設備的潛在風險進行管控，未明確裝置配置下裝作業方法，細化步驟措施。

（3）作業人員專業技能水平欠缺。施工單位現場工作人員對智能站配置工作存在知識盲區，配置文件下裝作業的正確性完全寄托于廠家人員，缺乏實踐經驗，對潛在危險因素缺乏識別、處理能力，不能

完全把控現場作業的不安全風險，留存了不安全因素。

（4）安全防誤隔離技術手段不足。該事故中的智能變電站，二次系統采用標準設計方案，3號主變保護跳高壓側103、低壓側903斷路器采用光纖直接連接，即“直跳”；而跳110 kv分段120斷路器、10 kv分段930斷路器采用光纖經過程層交換機組網連接，即“網跳”?，F(xiàn)場調試時，因需進行3號主變跳110 kv分段120斷路器的跳閘整組試驗，3號主變保護至過程層交換機的組網光纖無法斷開，10 kv分段930備自投裝置屬于運行設備，其至過程層交換機的組網光纖也無法斷開，因此調試時，3號主變保護與10 kv分段930備自投裝置之間的聯系無法從物理上進行“硬隔離”，僅能通過保護裝置軟壓板及定值設置上采取“軟隔離”措施，在本次事故中屬于無效措施。

5事故對策

針對以上原因，采取對策建議如下：

（1）強化智能站作業風險管控。要求施工單位作業方案中關于配置下裝工作，須包含有效可行的作業方案和技術措施，保障配置文件的正確性。施工單位應派出具備足夠技能水平的作業人員開展工作，落實配置文件檢查驗證，及時發現配置中的錯誤。嚴格組織SCD文件和作業方案的審查，由專業人員審核把關，降低現場作業風險。

（2）嚴格智能站配置文件管控。嚴格要求智能變電站二次作業人員貫徹執行智能變電站配置文件管理相關規定，堅持配置文件管理“源端修改，過程受控”原則，對在運智能站配置文件實施集中統一管理[4]，細化管控措施，嚴格執行配置文件“下裝前審查，下裝后驗證”，保證配置文件正確性。

（3）提升智能站相關技能水平。對相關人員開展智能站相關培訓，增強作業人員發現問題、分析問題、解決問題的能力，促進專業素養提高，減少智能站配置工作對廠家的依賴。

（4）優化智能變電站設計。建議所有涉及保護跳斷路器的光纖連接均改為“直跳”方式連接，使保護調試時，該保護至每個運行斷路器的光纖連接均可獨立斷開，確保智能變電站二次安全措施可見、可控、可靠。
